Bagaimana memilih Hose Pendingin Cairan Kanan untuk Servers AI Tertinggi-Density

Ketika server AI menjadi lebih kuat, desain pendinginan menjadi kurang memaafkan.

Sistim GPU kepadatan tinggi dapat menempatkan beban termal substansial ke dalam ruang rak relatif kecil. Pendinginan cairan membantu memindahkan panas dari komponen ini, tetapi kinerja lingkaran pendinginan tergantung pada setiap bagian dari jalur cairan.

Selang adalah salah satu bagian.

Ini mungkin tampak menjadi koneksi fleksibel sederhana, tapi diameter internal, materi, kemampuan tekanan, jangkauan suhu, radius tikungan dan metode koneksi semua dapat mempengaruhi sistem akhir.

Untuk sebuah gambaran tentang bagaimana pendingin cair beroperasi dalam infrastruktur AI, lihat Bagaimana Pendingin Cairan bekerja di Pusat Data AI?.

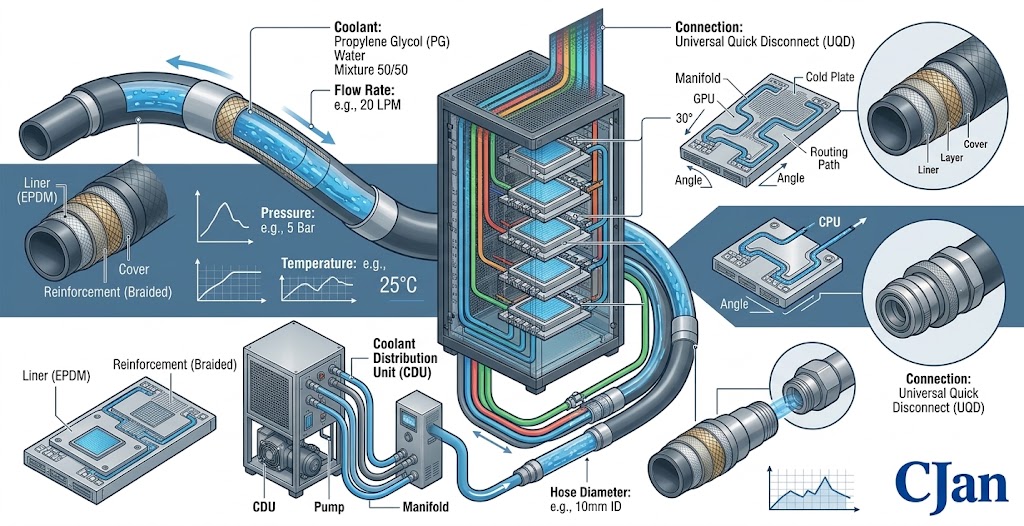

Mengapa Hose Selection Matters di High- Density AI Server

Dalam server pendingin udara konvensional, tidak ada selang cairan mengalir langsung melalui lingkaran pendingin sekitar perangkat keras komputasi.

Dalam sistem cair-didinginkan, selang fleksibel dapat menjadi bagian dari jalur utama membawa pendingin antara komponen.

Tergantung pada arsitektur, selang mungkin terhubung:

• Piring dingin
• Manifold
• CDUS
• Modul pendingin server
• UQDs
• Penanganan fluid-lainnya komponen

Yang membuat seleksi selang keputusan sistematis desain daripada hanya sebuah keputusan pembelian.

Mulai dengan Arsitektur pendingin

Sebelum memilih selang, mengerti di mana akan dipasang.

Selang yang digunakan antara rak manifold dan server mungkin memiliki persyaratan yang berbeda dari selang yang digunakan di tempat lain dalam infrastruktur pendingin.

Pertanyaan pertama adalah:

• Dimana letak selangnya?
• Komponen apa yang terhubung?
• Apa pendingin mengalir melalui itu?
• Tekanan apa yang dia alami?
• Berapa kisaran suhu yang diharapkan?
• Berapa banyak aliran yang dibutuhkan?
• Berapa banyak gerakan yang diharapkan?

Jelaskan Pendingin Pertama

Pendingin adalah salah satu parameter pertama yang harus diidentifikasi.

Sistem pendingin cairan yang berbeda dapat menggunakan formula pendingin yang berbeda, dan bahan selang perlu cocok untuk cairan yang sebenarnya.

Kompatibilitas material harus dievaluasi bersama dengan suhu dan kondisi paparan.

Untuk diskusi yang lebih rinci, lihat Bagaimana Kompatibilitas Pendingin Berpengaruh Cair Memasak Hose Seleksi untuk AI Data Centers.

4.

Selang harus memungkinkan aliran pendingin yang diperlukan tanpa menciptakan resistensi hidrolik yang tidak perlu.

Aliran yang diperlukan tergantung pada beban pendinginan dan perbedaan suhu yang diperbolehkan di seluruh sistem.

Hubungan yang disederhanakan adalah:

Perhitungan sistem yang sebenarnya harus menggunakan parameter dari siklus pendinginan lengkap.

5. Pilih Diameter Internal Carefully

Diameter internal memiliki pengaruh langsung pada kecepatan cairan dan kehilangan tekanan.

Jika selang terlalu kecil untuk aliran yang diperlukan, kehilangan tekanan dapat menjadi pertimbangan desain yang penting.

Jika selang tidak perlu besar, bagaimanapun, ukuran tambahan dapat membuat masalah instalasi atau kemasan.

Perukuran hidung harus menyeimbangkan kebutuhan hidrolik dengan batasan instalasi fisik.

Untuk informasi lebih lanjut, lihat Bagaimana Pilih Ukuran Cairan Kanan Memasak Hose untuk Senter Data AI.

6.

Mengidentifikasi tekanan operasi normal serta tekanan maksimum yang diharapkan.

fluktuasi tekanan juga harus dipertimbangkan di mana sistem mengalami perubahan pompa, operasi katup atau kondisi transien lainnya.

Perakitan selang harus cocok untuk lingkungan tekanan yang sebenarnya daripada dipilih dari nilai nominal tunggal.

Untuk diskusi lebih dalam, lihat Bagaimana Tekanan dan Temperatur Mempengaruhi Cair Memasak Relibilitas Hose dalam AI Data Centers.

7 pertimbangkan suhu operasi

Suhu mempengaruhi perilaku substansi selang serta sifat pendingin.

Tentukan kisaran operasi yang diharapkan daripada hanya menggunakan satu nomor suhu.

Nilai penting mungkin termasuk:

• Suhu operasi normal
• Suhu maksimum kontinyu
• Ekstensi suhu jangka pendek
• Jangkauan bersepeda Thermal

Tekanan dan suhu harus dipertimbangkan bersama selama seleksi selang.

8 Evaluasi Thermal Cycling

Beban kerja AI tidak selalu konstan.

Perubahan beban komputasi dapat mempengaruhi kondisi termal dari lingkaran pendingin.

Dimana suhu pendingin berulang kali naik dan jatuh, perakitan selang dapat mengalami siklus termal berulang.

Untuk aplikasi dengan bersepeda termal yang signifikan, pendekatan kualifikasi harus mencerminkan kondisi operasi yang dimaksudkan.

Pilih Hose Konstruksi untuk Aplikasi

Cairan pendingin selang dapat menggunakan bahan yang berbeda dan penguatan konstruksi.

Selang yang diperkuat biasanya mungkin termasuk:

Setiap lapisan memiliki fungsi yang berbeda, dan konstruksi harus cocok dengan lingkungan operasi yang dimaksudkan.

Percocokan Material ke Aplikasi

Tidak ada bahan selang tunggal yang secara otomatis ideal untuk setiap sistem pendingin cairan.

Tergantung pada aplikasi, insinyur dapat mengevaluasi bahan seperti elastoeric atau konstruksi fluoropolymer.

Pilihan harus dipertimbangkan:

• Kompabilitas pendingin
• Jangkauan suhu
• Kebutuhan tekanan
• Fleksibilitas
• Permeasi pertimbangan
• Kebutuhan kebutuhan
• Diduga kondisi layanan

11.

Lingkungan server kepadatan-tinggi sering meninggalkan ruang terbatas untuk routing cairan.

Selang mungkin perlu mengakomodasi toleransi instalasi, pergerakan peralatan dan akses pemeliharaan.

Selang fleksibel dapat menyederhanakan routing, tapi fleksibel tidak boleh datang dengan mengorbankan tekanan, suhu atau persyaratan kompatibilitas.

Periksa Radius Bend sebelum Pemasangan

Setiap konstruksi selang memiliki batas pengendalian praktis.

Selang seharusnya tidak dipaksa ke tikungan yang lebih ketat hanya karena ruang instalasi yang tersedia terbatas.

Selama desain sistem, jalur selang yang dimaksudkan harus diperiksa terhadap radius tikungan yang diperlukan.

Hindari Hose Twisting

Sebuah selang dapat membengkokkan sementara yang tersisa dalam orientasi netral, tetapi memutar di sekitar sumbu longitudinal menciptakan tambahan mekanik stres.

Hal ini dapat menjadi sangat penting ketika selang komponen terhubung yang sering dihapus selama pemeliharaan server.

Routing harus memungkinkan selang bergerak secara alami tanpa pemuatan torsional yang tidak perlu.

14. Pertimbangkan Metode Koneksi

Selang hanya satu bagian dari perakitan cairan.

Metode koneksi dapat termasuk fitting, crimped ends, segel dan UQDs.

Koneksi harus kompatibel dengan konstruksi selang dan tekanan yang dimaksudkan, suhu dan pendingin.

Sebuah selang yang memenuhi spesifikasi yang diperlukan tidak otomatis membuat perakitan lengkap cocok.

15 Mengapa UQD Selection Matters

UQD dapat menyederhanakan pemeliharaan dengan memungkinkan koneksi pendinginan diputus tanpa membangun kembali seluruh jalur cairan.

Namun, pemilihan UQD harus mempertimbangkan parameter aplikasi yang sama yang digunakan untuk selang.

• Kompabilitas pendingin
• Kemampuan tekanan
• Jangkauan suhu
• Ukuran koneksi
• Persyaratan arus
• Koneksi dan persyaratan putus koneksi

Hitung Tekanan Turun

Tekanan drop adalah pertimbangan hidrolik penting ketika memilih selang.

Hal ini tergantung pada faktor-faktor termasuk selang diameter internal, panjang, properti pendingin dan kondisi aliran.

Tujuannya adalah tidak selalu meminimalkan tekanan selang dengan biaya apapun.

Untuk lebih detail, lihat Bagaimana menghitung dan mengontrol Tekanan Drop dalam Pusat Data AI.

17. Panjang Hose Dapat Mempengaruhi Performance Sistem

Lebih lama selang berjalan umumnya memperkenalkan lebih resistensi hidrolik daripada berjalan lebih pendek di bawah kondisi yang tidak sebanding.

Daerah selang panjang juga dapat menempati lebih banyak ruang instalasi dan mungkin memerlukan dukungan tambahan.

Panjang hidung seharusnya ditentukan dari persyaratan routing sebenarnya daripada hanya menggunakan standar yang nyaman.

18.

Server AI tidak dapat diakses permanen setelah instalasi.

Komponen mungkin perlu diperiksa, diganti atau dilayani.

Husa routing harus menyediakan akses yang cukup untuk pemeliharaan sementara menghindari pengendalian yang tidak perlu atau menarik pada perakitan.

Hal ini sangat penting di sekitar UQD dan koneksi berbeda.

19, jauhkan Hose Away dari Potential Damage.

Selama instalasi, selang harus dilindungi dari kontak yang tidak perlu dengan tepi tajam atau bergerak komponen.

Resiko potensial termasuk:

• Abrasi
• Kontak ujung tajam
• kompresi excessive
• Getaran ulang
• Tinggi suhu permukaan eksternal
• Penjepit yang tidak tepat

20. Jangan Pilih Hose oleh Price Alone

Harga pembelian terendah tidak selalu mewakili biaya sistem terendah.

Sebuah selang yang menyebabkan kehilangan tekanan yang berlebihan, sulit untuk menginstal atau membutuhkan pengganti sering dapat meningkatkan total biaya sistem pendingin.

Untuk infrastruktur AI kepadatan tinggi, insinyur harus mempertimbangkan aplikasi lengkap daripada mengevaluasi selang sebagai komoditas terisolasi.

21.

Spesifikasi aplikasi sederhana dapat mencegah banyak kesalahan pilihan.

Parameter	Informasi untuk Didefinisikan
Pendingin	Resep / pendingin yang sebenarnya
Laju Laju	Aliran operasi yang diperlukan
Diameter Internal	Perlu ukuran hidrolik
Tekanan Operasi	Tekanan normal
Tekanan Maksimum	Persyaratan desain
Temperatur Operasi	Jangkauan suhu normal
Suhu Maksimum	Diduga kondisi atas
Panjang Hose	Panjang terpasang yang diperlukan
Radius Bend	Ruang routing tersedia
Koneksi	Persyaratan Fittings / UQD

Pilihan harus mengikuti Amplop Operasi Actual

Setelah parameter dasar didefinisikan, selang dapat dievaluasi terhadap amplop operasi lengkap.

Pendekatan ini lebih dapat diandalkan daripada memilih selang dari diameter saja.

23 validasi Majelis Hose

Dimana persyaratan proyek panggilan untuk pengujian kualifikasi, pengujian harus mewakili aplikasi yang dimaksudkan sedekat praktis.

Tergantung pada sistem, evaluasi mungkin termasuk:

• Pengujian tekanan
• Pengujian kebocoran
• Pengujian aliran
• Temperatur paparan
• Tekanan bersepeda
• bersepeda Thermal
• Inspeksi koneksi

Prosedur validasi yang tepat harus ditetapkan sesuai dengan aplikasi dan persyaratan yang berlaku.

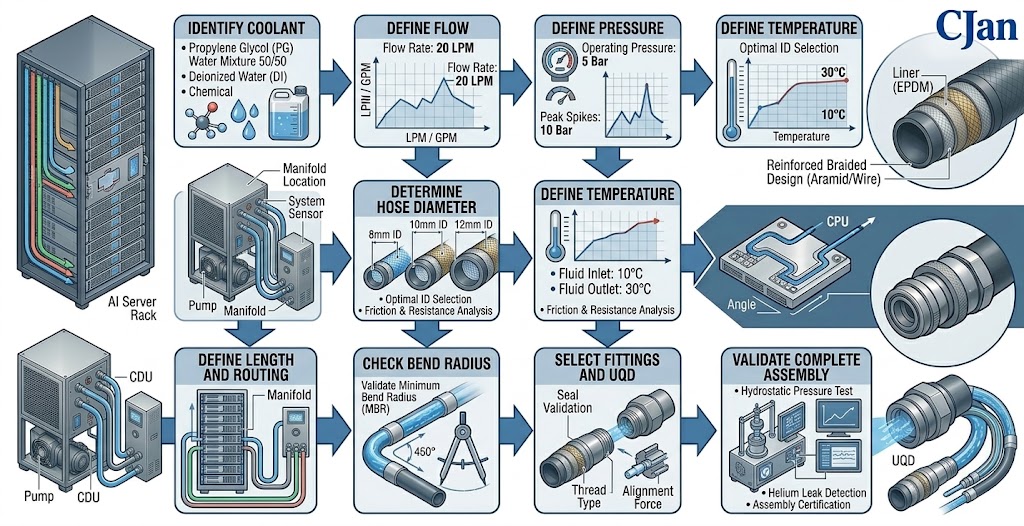

24 Sequence Seleksi Praktis

1. Identifikasi pendingin.
2. Tentukan aliran yang diperlukan.
3. Tentukan operasi dan tekanan maksimum.
4. Tentukan suhu operasi dan maksimum.
5. Determine memerlukan diameter selang.
6. Pilih bahan yang cocok dan konstruksi.
7. Tentukan panjang selang dan routing.
8. Periksa radius tikungan dan gerakan mekanik.
9. Pilih fittings dan UQD yang kompatibel.
10. Validasi perakitan lengkap.

Kesalahan Pilihan Umum

Kesalahan 1: Pilihan oleh Dieter Saja

Dua selang dengan diameter internal yang sama dapat memiliki bahan yang sangat berbeda, tekanan, suhu dan karakteristik fleksibel.

Kesalahan 2: Hanya Melihat Tekanan Maksimal

Tekanan peringkat tidak alamat kompatibilitas pendingin, bersepeda termal atau routing mekanis.

Kesalahan 3: Mengabaikan Tekanan Drop

Selang yang cocok secara fisik mungkin masih membuat resistensi hidrolik yang tidak perlu.

Kesalahan 4: Mengabaikan Akses Pemeliharaan

Selang air yang bekerja selama instalasi awal mungkin menjadi sulit untuk menangani selama pemeliharaan server.

Kesalahan 5: Memperlakukan Hose dan Koneksi Terpisah

Perakitan lengkap menentukan kebocoran praktis dan kinerja yang dapat diandalkan.

26.

CJAN menyediakan konfigurasi selang pendingin cair untuk evaluasi sesuai dengan persyaratan sistem manajemen suhu berbeda.

Arus Obat Pendingin CJAN LCH adalah bagian dari jangkauan cairan pendingin perusahaan.

Konfigurasi tambahan termasuk LCH-SD dan LCH- SDS.

Untuk aplikasi pusat data AI, seleksi produk harus didasarkan pada pendingin yang sebenarnya, tekanan, suhu, aliran, dimensi, routing dan kebutuhan koneksi.

Apa Insinyur Harus Mengirim ke Suplai Hose

Pemasok dapat memberikan rekomendasi yang lebih berguna ketika informasi aplikasi jelas.

Untuk sebuah proyek pendingin server AI, penyelidikan awal dapat mencakup:

• Jenis pendingin
• Laju aliran yang diperlukan
• Tekanan operasi
• Tekanan maksimum
• Suhu operasi
• Suhu maksimum
• Diameter internal hidung
• Perkiraan panjang selang
• Batas minimum atau ruang yang tersedia
• Persyaratan yang tepat
• Syarat UQD
• Diduga jumlah aplikasi

Informasi ini membantu memindahkan diskusi dari kutipan selang generik menuju suatu solusi terspesifik.

Kesimpulan

Memilih selang pendingin cairan untuk server AI kepadatan tinggi adalah tugas rekayasa sistem.

Pilihan yang tepat dimulai dengan pendingin dan berlanjut melalui aliran, tekanan, suhu, materi, konstruksi, diameter, routing dan koneksi.

Hisa fleksibel penting dalam lingkungan server kompak, tapi fleksibel harus selalu seimbang dengan kebutuhan hidrolik dan mekanis.

Selang juga harus dievaluasi bersama dengan fitting, segel dan UQD karena perakitan lengkap menentukan keandalan koneksi cairan.

Konfigurasi CJAN 'S LCH, LCH-SD dan LCH-SDS menyediakan pilihan untuk aplikasi pendingin cair dimana kebutuhan ini perlu dipertimbangkan bersama-sama.

Bagi para insinyur yang bekerja pada proyek pendingin data AI, pendekatan yang paling efektif adalah untuk mendefinisikan amplop operasi yang lengkap pertama dan kemudian mencocokkan perakitan selang dengan kondisi tersebut.

Menjelajahi Solusi Pendingin CJAN atau meninjau saat ini Obat Pendingin CJAN LCH Jangkauan.
