Ketika Anda Haruskah Menggunakan Fluoropolymer Hose dalam Sistem pendingin cair?

Tidak setiap sistem pendingin cairan membutuhkan selang fluoropolymer.

Untuk banyak putaran pendingin berbasis air, bahan selang elastomer konvensional dapat menyediakan fleksibel, kemampuan tekanan dan kehidupan layanan yang diperlukan oleh penerapannya.

Di situlah konstruksi selang fluoropolymer layak dipertimbangkan.

PTFE dan PFA adalah dua umumnya dianggap fluoropolymers karena menuntut aplikasi penanganan halus.

Artikel ini menjelaskan ketika para insinyur harus mempertimbangkan selang fluoropolymer dan ketika selang pendingin cair konvensional mungkin pilihan yang lebih praktis.

Apa itu Fluoropolymer Hose?

Sebuah selang fluoropolymer menggunakan sebuah fluoropolymer sebagai bagian dari fluid- kontaknya tergantung pada desain, fluoropolymer mungkin membentuk tabung dalam sementara penguatan dan lapisan pelindung luar menyediakan sifat mekanis yang diperlukan untuk aplikasi.

PPFE dan PFA adalah contoh dari fluoropolymers yang digunakan untuk menuntut fluid- penanganan lingkungan.

Poin yang penting adalah kinerja selang yang selesai ditentukan oleh konstruksi lengkap - bukan oleh nama polimer saja.

Mengapa Fluoropolymers dianggap untuk pendingin cair?

Alasan utama insinyur mempertimbangkan fluoropolymers adalah bahwa mereka dapat memberikan kombinasi properti yang mungkin sulit dicapai dengan elastomer konvensional dalam aplikasi tertentu.

Pertimbangan khas termasuk:

• Perlawanan kimia kuat
• Kemampuan suhu Broad
• Reaktivitas permukaan rendah
• Penampilan kontak fluid
• Berpotensi berguna permeasi karakteristik
• Kemampuan menuntut lingkungan cairan

Sifat-sifat ini sangat relevan ketika formula pendingin atau kondisi operasi lebih menuntut daripada loop standar air-glikol.

Pertanyaan Pertama: Apa Pendingin Yang Kau Gunakan?

Seleksi material harus dimulai dengan pendingin.

Sebuah sistem pendingin dapat menggunakan air, campuran air-glikol atau yang diformulasikan secara khusus dielectric dan termal-management cairan formulasi.

Dua cairan yang muncul mirip pada lembar spesifikasi dasar mungkin berinteraksi secara berbeda dengan bahan selang dalam kondisi operasi yang sebenarnya.

Untuk alasan itu, kompatibilitas harus dievaluasi menggunakan formula pendingin yang sebenarnya, konsentrasi dan suhu operasi.

Ini juga mengapa bahan tidak boleh dipilih semata-mata dari pernyataan umum seperti "tahan kimia".

Ketika Kompatibilitas Kimia menjadi Driver Utama

Selang Fluoropolymer menjadi lebih menarik ketika kimia pendingin menciptakan kekhawatiran untuk bahan selang konvensional.

Dalam kasus ini, insinyur harus mengevaluasi:

• Komposisi pendingin
• Paket alamat
• Konsentrasi
• Suhu operasi
• Waktu paparan terus-menerus
• Diduga kehidupan layanan

Tujuannya adalah untuk tidak memilih bahan yang paling tahan secara kimia yang tersedia.

Untuk diskusi lebih dalam, lihat Bagaimana Kompatibilitas Pendingin Berpengaruh Cair Memasak Hose Seleksi untuk AI Data Centers.

Ketika Temperatur adalah Konser

Suhu adalah alasan lain untuk mempertimbangkan konstruksi fluoropolymer.

Beberapa sistem pendingin mengalami suhu operasi yang lebih tinggi, puncak suhu kurang durasi atau siklus termal berulang.

Fluoropolymers dikenal karena mereka luas suhu kemampuan, yang dapat membuat mereka berguna dalam aplikasi mana suhu amplop di luar kisaran yang disukai dari beberapa bahan selang konvensional.

Namun, suhu maksimum dari selang selesai harus diperiksa daripada mengasumsikan bahwa polimer yang diterbitkan kemampuan material mewakili batas operasi perakitan selang yang diizinkan.

Reinformation, fitting, seal dan geometri selang tertentu semua dapat mempengaruhi jangkauan operasi akhir.

Saat acara pembersihan

Beberapa sistem cairan menempatkan penekanan yang lebih besar pada menjaga kualitas pendingin dan pengendalian kontaminasi.

Dalam sistem seperti itu, permukaan kontak dalam adalah bagian penting dari desain.

Fluoropolymer tabung dalam dapat dipertimbangkan di mana permukaan mereka dan karakteristik kimia sesuai dengan kebutuhan kebersihan aplikasi.

Tapi bahan dalam hanya satu bagian dari gambar. Memproduksi kebersihan, prosedur perakitan, flushing, kemasan dan penyimpanan juga dapat mempengaruhi kondisi dari perakitan selang selesai.

Ketika Permeation perlu diperhitungkan

Permeasi terkadang diabaikan selama seleksi selang.

Dalam lingkaran pendinginan tertutup, retensi cairan jangka panjang dapat menjadi masalah. Tergantung pada pendingin dan arsitektur sistem, interaksi antara bahan cairan dan selang mungkin menjadi pertimbangan desain.

Bahan fluoropolymer dapat menjadi menarik dalam aplikasi di mana permeation karakteristik sangat penting, tetapi kinerja aktual harus dievaluasi menggunakan data untuk konstruksi selang tertentu.

Sebuah catatan data polimer saja tidak selalu memprediksi perilaku dari selang multilayer dalam kondisi operasi nyata.

Ketika Conventional Elasteeric Hose mungkin cukup

Sebuah selang fluoropolymer tidak otomatis pilihan yang lebih baik.

Jika sirkuit pendingin menggunakan pendingin yang kompatibel, beroperasi dalam kisaran suhu sedang dan tidak memiliki kebersihan yang tidak biasa atau kebutuhan permeasi, EPDM yang dirancang dengan tepat atau selang silikon mungkin cukup.

Material ini dapat menyediakan fleksibilitas yang berguna dan digunakan secara luas dalam aplikasi penanganan fluid.

Oleh karena itu, keputusan harus didasarkan pada persyaratan teknik daripada asumsi bahwa bahan yang lebih khusus selalu lebih baik.

Untuk perbandingan bahan, lihat EPDM Liquid Cooling Hose vs Silicone Hose:.

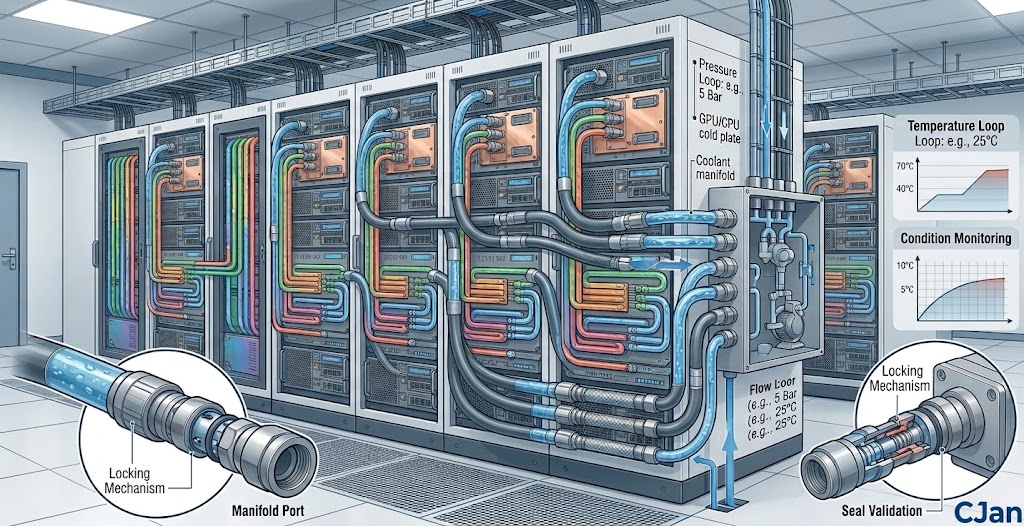

Hose Fluoropolymer dan Pusat Data AI

Pusat data AI menciptakan semakin menuntut lingkungan manajemen suhu.

Daya rak yang lebih tinggi dapat meningkatkan beban pendinginan yang ditempatkan pada infrastruktur pendinginan cair.

Dalam sistem ini, selang perlu untuk memenuhi lebih dari satu kebutuhan.

• Kompabilitas pendingin yang diperlukan
• Tekanan operasi
• Suhu operasi
• Laju aliran yang diperlukan
• Tekanan drop
• Radius bengkok minimum
• Konfigurasi koneksi
• Syarat perbaikan

Sebuah tabung dalam fluoropolymer dapat mengatasi satu atau lebih persyaratan ini, tetapi perakitan selang lengkap masih perlu dievaluasi.

Lihat Bagaimana memilih Hose Pendingin Cairan Kanan untuk Servers AI Tertinggi-Density untuk tingkat pertimbangan tambahan.

10.

Peralatan semikonduktor dapat memaksakan persyaratan yang berbeda pada selang pendingin dibandingkan dengan lingkaran pendingin data konvensional.

Cairan proses, kebersihan peralatan dan paparan kimia dapat membuat kompatibilitas materi menjadi pertimbangan yang lebih signifikan.

Dalam aplikasi tersebut, konstruksi selang fluoropolymer dapat dievaluasi ketika material kontak fluid perlu menahan lingkungan kimia yang menuntut.

Seleksi akhir harus masih didasarkan pada proses yang sebenarnya cairan, suhu, tekanan, aliran dan peralatan kebutuhan koneksi.

11.

PTFE dan PFA keduanya fluoropolymers, tetapi mereka tidak saling tukar dalam setiap aplikasi.

PTFE dikenal luas karena daya tahan kimianya dan suhu yang luas PFA menyediakan karakteristik fluoropolymer yang sama sementara menawarkan karakteristik pemrosesan yang berbeda karena dapat disembuhkan.

Pemilihan harus mempertimbangkan baik sifat material dan persyaratan manufaktur.

Untuk perbandingan langsung, lihat Apa bedanya?.

Fleksibilitas Masih Matters

Salah satu kesalahan umum adalah untuk fokus berat pada resistensi kimia dan mengabaikan persyaratan instalasi.

Pipa pendingin cair sering perlu melewati ruang peralatan kompak di rak server, selang mungkin perlu rute sekitar piring dingin, manifold, kabel jalan dan perangkat keras lainnya.

Selang terakhir harus menyediakan radius tikungan yang tepat tanpa memperkenalkan stres mekanis yang berlebihan.

Fleksibilitas tergantung pada diameter selang, ketebalan dinding, penguatan dan konstruksi, tidak hanya pada apakah selang terbuat dari sebuah fluoropolymer.

Tekanan Kapasitas Tergantung pada Hose Lengkap

Pertimbangan penting lainnya adalah tekanan.

Tingkat tekanan dari selang pendingin cair tergantung pada faktor-faktor termasuk:

• Diameter internal
• Tebal dinding
• Perbaikan
• Temperatur
• Konstruksi hidung
• Metode kesalahan dan perakitan

Untuk alasan ini, insinyur harus menggunakan peringkat tekanan produsen untuk selang tertentu daripada memperkirakan kemampuan tekanan dari polimer saja.

Informasi lebih lanjut tersedia di Cair Cooling Hose Pressure Rating: How Much Pressure Does an AI Data Center Hose Need?.

Ukuran hidung bisa lebih dari Material

Sebuah selang yang kompatibel secara kimia masih bisa menjadi pilihan yang buruk jika diameter internalnya terlalu kecil untuk aliran yang dibutuhkan.

Lebih kecil diameter internal umumnya meningkatkan kecepatan aliran dan dapat meningkatkan kehilangan tekanan. Hal ini dapat mempengaruhi kebutuhan pompa dan keseluruhan keseimbangan hidrolik dari sirkuit pendingin.

Ukuran hidung seharusnya didirikan dari laju aliran yang diperlukan, penurunan tekanan yang dapat dialokasikan dan dimensi koneksi.

Lihat Bagaimana Pilih Ukuran Cairan Kanan Memasak Hose untuk Senter Data AI.

15 Ketika Fluoropolymer Hose mungkin Pilihan Kanan

Tidak ada kondisi tunggal yang secara otomatis memerlukan selang fluoropolymer.

Sebaliknya, menjadi kandidat yang lebih kuat ketika beberapa persyaratan aplikasi menunjuk ke arah yang sama.

Permintaan Aplikasi	Mengapa Fluoropolymer May Dianggap
Menyebarkan zat kimia pendingin	Perlawanan kimia kuat dapat berharga
Suhu naik	Kemampuan suhu Broad
Pemaparan cairan jangka panjang	Stabilitas material menjadi penting
Persyaratan kontak halus bersih	undo-type
Permeasi masalah	Konstruksi fluoropolymer khusus dapat menawarkan karakteristik yang berguna
Pendinginan peralatan khusus	Kompatibilitas material dapat melebihi pilihan selang konvensional

Ketika Anda mungkin tidak Perlu Satu

Jika lingkaran pendinginan menggunakan pendingin yang dipahami dengan baik dan kondisi operasi nyaman dalam kemampuan selang elastomer yang sesuai, mungkin ada sedikit alasan untuk pindah ke konstruksi fluoropolymer.

Misalnya, jika aplikasi tidak memaksakan paparan kimia yang tidak biasa, suhu, kebersihan atau persyaratan persesi, EPDM atau silikon mungkin sudah menyediakan kinerja yang diperlukan.

Tujuannya seharusnya berupa selang yang tepat - bukan selang yang paling canggih secara teknis tersedia.

17.

Selang pendingin cairan adalah bagian dari perakitan yang lebih besar.

Selang ini mungkin terhubung ke fitting, katup, manifold, lempeng dingin atau kopling UQD. Setiap antarmuka dapat mempengaruhi daya tahan hidup.

Jika bahan selang sangat kompatibel tapi segel pas tidak cocok untuk pendingin, perakitan lengkap mungkin masih gagal untuk memenuhi persyaratan aplikasi.

Pilihan bahan dan desain koneksi harus dipertimbangkan bersama.

Kondisi instalasi harus ditentukan lebih awal

Hose routing harus dipertimbangkan sebelum konstruksi selang akhir dipilih.

Insinyur harus mengidentifikasi:

• Ruang instalasi yang tersedia
• Panjang selang yang diperlukan
• Radius bengkok minimum
• Gerakan selama instalasi atau pemeliharaan
• Potensi kontak dengan peralatan sekitarnya
• Sesuai orientasi

Selang yang bekerja dengan baik dalam kondisi laboratorium mungkin masih tidak cocok jika tidak dapat dialihkan dengan benar dalam peralatan yang sebenarnya.

19 A Fluoropolymer Praktis Hose Selection Workflow

Urutan ini membantu mencegah seleksi material dari menjadi terputus dari sistem pendingin yang sebenarnya.

Data apa yang harus dikirim ke Suplai Hose?

Ketika meminta selang pendingin cair fluoropolymer, menyediakan data aplikasi di muka secara signifikan dapat meningkatkan kualitas rekomendasi.

• Nama dan formulasi pendingin
• Konsentrasi pendingin
• Suhu operasi normal
• Suhu maksimum dan minimum
• Tekanan operasi
• Tekanan maksimum
• Laju aliran yang diperlukan
• Diameter internal yang diperlukan
• Panjang hidung
• Radius bengkok minimum
• Tipe yang cocok
• Syarat UQD
• Kebutuhan kebutuhan
• Diduga kondisi layanan

Bagaimana CJAN Pendekatan Cairan Memasak Hose Seleksi

CJAN cairan penyelesaian selang pendingin meliputi bahan yang berbeda dan persyaratan konstruksi untuk aplikasi thermal- manajemen.

The Pendingin Cairan CJAN kisaran ditujukan untuk aplikasi di mana bahan selang, konstruksi dan kebutuhan koneksi perlu dievaluasi bersama-sama.

Produk selang pendingin cair yang tersedia termasuk LCH, LCH-SD dan LCH- SDS.

Untuk proyek yang membutuhkan konstruksi fluoropolymer, bahan yang sesuai dan konfigurasi selang harus dievaluasi terhadap pendingin yang sebenarnya, suhu, tekanan, aliran dan kondisi instalasi.

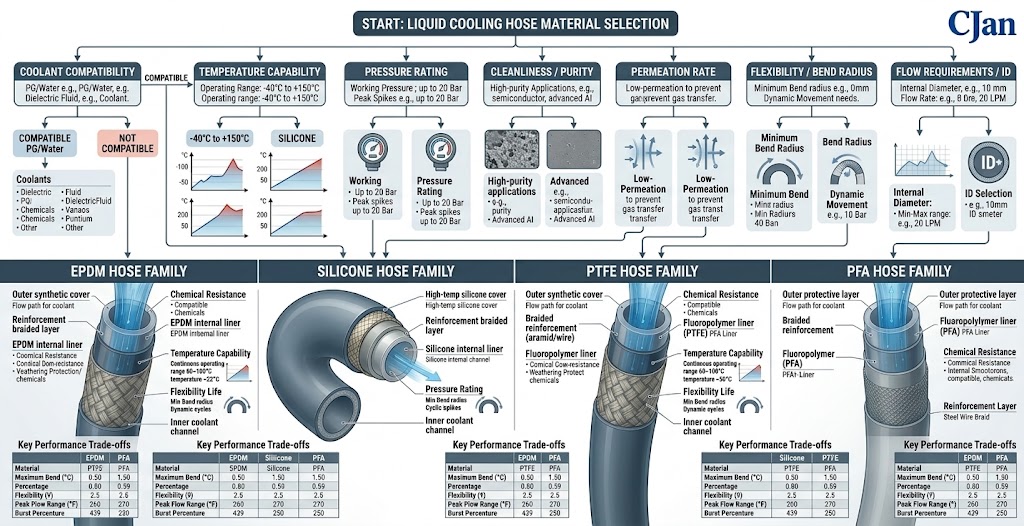

22, Framework Keputusan Sederhana.

Pertanyaan	Jika ya	Jika tidak
Apakah kompatibilitas pendingin menuntut?	Opsi fluoropolymer Evaluasi	Lanjutkan membandingkan material konvensional
Apakah suhu luar biasa menuntut?	Ulasan kemampuan fluoropolymer	Bandingkan semua bahan selang yang cocok
Apakah kebersihan atau fluid- properti kontak kritis?	Evaluasi lapisan dalam fluoropolymer	Pertimbangkan aplikasi-terbukti alternatif
Apakah karakteristik permeasi penting?	Bandingkan konstruksi selang tertentu	Fokus pada faktor seleksi lain
Apakah fleksibel kritis?	Bandingkan data garis-radius aktual	Gunakan kriteria routing standar

23, Material Terbaik adalah Dependent Aplikasi.

Ada kecenderungan dalam diskusi teknis untuk mencari satu "bahan selang terbaik".

Pendinginan cair tidak bekerja seperti itu.

EPDM, silikon, PTFE dan PFA masing-masing memiliki karakteristik yang berbeda. bahan yang ideal untuk satu sirkuit pendingin mungkin tidak perlu atau tidak praktis bagi yang lain.

Pendekatan teknik yang lebih baik adalah untuk mendefinisikan amplop operasi pertama dan kemudian memilih konstruksi selang yang memenuhi itu.

Kesimpulan

Sebuah selang fluoropolymer harus dipertimbangkan ketika aplikasi pendingin yang sebenarnya menciptakan persyaratan yang membenarkan karakteristik.

Kompatibilitas kimia, kemampuan suhu, kebersihan, dan permeasi semua bisa menjadi alasan untuk menyelidiki konstruksi fluoropolymer.

Untuk pusat data AI dan aplikasi manajemen suhu panas lainnya, pendekatan yang paling dapat diandalkan adalah mengevaluasi perakitan selang lengkap daripada memilih bahan berdasarkan satu properti.

Ketika aplikasi tidak memerlukan kinerja fluoropolymer, EPDM yang dipilih dengan benar atau selang silikon mungkin tetap solusi yang lebih praktis.

Untuk informasi lebih lanjut, kunjungi Pendingin Cairan CJAN halaman aplikasi.
