Mengapa ukuran selang data AI center harus dievaluasi pada tingkat sistem?

Karena selang hanya satu sumber resistensi hidrolik UQD, fittings, manifold, lempeng dingin dan komponen lainnya juga berkontribusi kehilangan tekanan total.

Haruskah cairan ukuran selang pendinginan dievaluasi secara terpisah dari UQD?

Idealnya, selang dan UQD harus dievaluasi bersama-sama karena keduanya adalah komponen dari aliran pendingin yang sama.

Apa bahan pendingin cairan yang diberikan CJAN?

CJAN menyediakan konfigurasi selang pendingin yang dapat dievaluasi sesuai dengan persyaratan aplikasi.

Bisakah selang yang lebih kecil meningkatkan kebutuhan pompa?

Diameter internal yang lebih kecil dapat meningkatkan kecepatan pendingin dan tekanan drop, berpotensi membutuhkan tekanan pompa yang lebih besar untuk mempertahankan aliran yang diinginkan.

Informasi apa yang harus saya berikan ketika meminta AI cairan pendinginan rekomendasi selang?

Menyediakan tipe pendingin, laju aliran, suhu operasi, tekanan, panjang selang, ruang routing yang tersedia dan pencocokan atau persyaratan UQD.

Apakah suhu pendingin mempengaruhi penurunan tekanan?

Perubahan suhu dapat mengubah sifat pendingin seperti viskositas, yang dapat mempengaruhi resistensi hidrolik.

Apakah UQD mempengaruhi ukuran cairan pendinginan?

UQD adalah bagian dari jalur aliran hidrolik dan jalur internal mereka dapat berkontribusi untuk penurunan tekanan sistem total.

Apakah panjang selang mempengaruhi penurunan tekanan sistem pendingin cair?

Ya, selang yang lebih panjang biasanya menghasilkan kehilangan tekanan yang lebih besar dalam kondisi aliran yang sama.

Haruskah ukuran selang dipilih menurut ID selang atau OD?

Perhitungan hidrolik terutama harus mempertimbangkan diameter internal. Diameter luar lebih relevan untuk routing dan instalasi mekanis.

Apa dimensi yang paling penting untuk penurunan tekanan cairan pendingin selang?

Diameter internal adalah dimensi kunci karena menentukan jalur aliran utama melalui selang.

Apa selang pendingin cairan yang lebih besar selalu lebih baik?

No Sebuah selang yang lebih besar dapat mengurangi resistensi hidrolik tetapi mungkin memerlukan fittings yang lebih besar dan UQD dan lebih banyak ruang instalasi.

Apakah diameter internal selang mempengaruhi kinerja pendingin cair?

Diameter internal mempengaruhi kecepatan pendingin dan hambatan hidrolik, yang dapat mempengaruhi penurunan tekanan dan tekanan pompa yang diperlukan.

Bagaimana saya memilih ukuran selang pendingin cairan yang tepat untuk pusat data AI?

Mulailah dengan aliran pendingin yang diperlukan, kemudian evaluasi selang diameter internal, tekanan drop, sifat pendingin, suhu, panjang selang, koneksi dan routing persyaratan.

Bagaimana Pilih Ukuran Cairan Kanan Memasak Hose untuk Senter Data AI

Q: Apakah tipe pendingin mempengaruhi pilihan ukuran selang?

Kelembaban pendingin dan sifat fisik lainnya mempengaruhi perilaku hidrolik, sementara kompatibilitas kimia mempengaruhi pilihan material selang.

Memilih ukuran selang yang benar untuk sistem pendingin data AI lebih dari memilih tabung yang cocok dengan konektor yang tersedia.

Selang diameter internal mempengaruhi kecepatan pendingin, tekanan menurun dan jumlah aliran yang dapat melewati lingkaran pendinginan.

Untuk sistem AI kepadatan tinggi, faktor-faktor ini perlu dipertimbangkan bersama-sama.

		Ukuran selang pendingin cairan yang tepat adalah hasil dari hidrolik, mekanis dan kebutuhan koneksi - tidak hanya selang terbesar yang dapat cocok.



Sebagai pengantar untuk peran selang pendingin cair dalam infrastruktur AI, lihat Bagaimana Pendingin Cairan bekerja di Pusat Data AI?.

1.

Sistem pendingin cair mentransfer panas dari prosesor, GPU atau komponen daya tinggi lainnya ke dalam siklus pendingin beredar.

Selang menyediakan jalur aliran fleksibel antara komponen seperti lempeng dingin, manifold, CDU dan sambungan sambungan cepat.

Diameter dalamnya langsung mempengaruhi jalur aliran.

Diameter Internal Kecil ↓ Velocity Pendingin Tinggi ↓ Berpotensi Tinggi Tekanan Jatuhkan Diameter Internal yang lebih besar ↓ Velocity Pendingin Rendah ↓ Kemungkinan Turunkan Tekanan Rendah

Hubungan ini menjadi semakin penting karena aliran pendingin yang diperlukan meningkat.

Mulai dengan Flow Pendingin yang Diperlukan

Perukuran hidung harus dimulai dengan sistem pendinginan yang diperlukan tingkat aliran.

Arus yang dibutuhkan tergantung pada beban termal dan kenaikan suhu yang diperbolehkan melewati lingkaran pendingin.

Sebuah hubungan transfer jantung yang disederhanakan adalah:

Q = m × Cp × CONTINT Q = panas ditransfer m = tingkat aliran massa pendingin Cp = kapasitas khusus panas ASAT = kenaikan suhu pendingin

Perhitungan rekayasa sebenarnya mungkin memerlukan parameter sistem tambahan, tapi hubungan ini menggambarkan mengapa laju aliran sangat mendasar untuk ukuran selang.

Selang seharusnya dipilih setelah kisaran aliran yang diperlukan telah didirikan daripada sebelumnya.

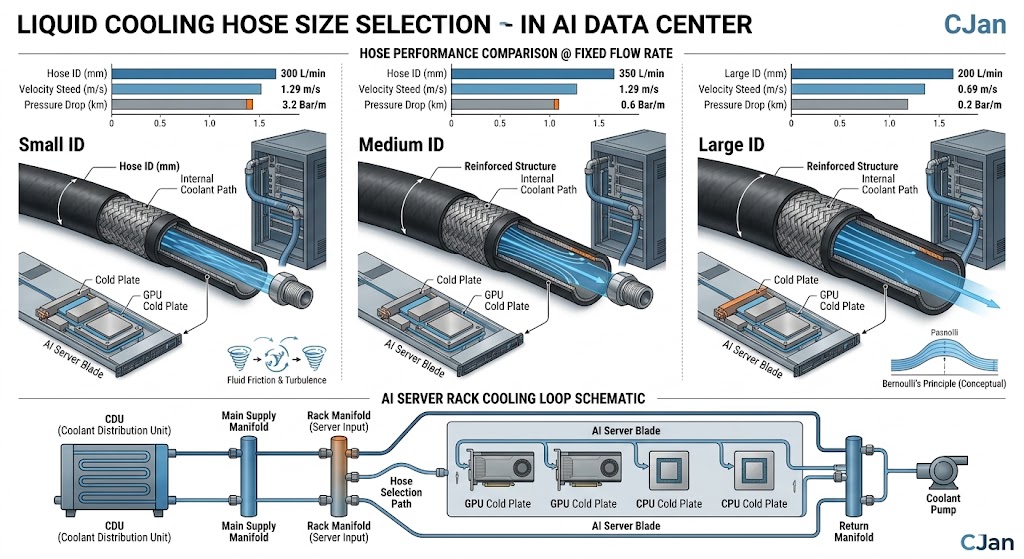

Liquid cooling hose size selection for AI data center cooling systems

3. ID Hose lebih penting dari OD Hose untuk Flow

Ketika mendiskusikan kinerja hidrolik, insinyur harus membedakan antara diameter internal dan luar diameter.

Diameter internal (ID) Menentukan jalur aliran perkiraan melalui selang.

Diameter luar (OD) lebih relevan dengan izin instalasi, menjepit, routing dan integrasi mekanis.

Dua selang dapat memiliki dimensi luar yang sama sementara memiliki bagian aliran internal yang berbeda karena perbedaan dalam konstruksi dinding.

		Untuk analisis tekanan-drop, selalu mengkonfirmasi ID selang sebenarnya daripada hanya mengandalkan ukuran selang nominal.



Bagaimana Diameter Hose mempengaruhi Tekanan Drop

Untuk tingkat pendingin dan aliran tertentu, mengurangi diameter internal meningkatkan kecepatan pendingin.

Kecepatan lebih tinggi biasanya meningkatkan kehilangan tekanan fraksional.

Inilah sebabnya mengapa selang diremehkan dapat menjadi pembatasan dalam sirkuit pendingin mengalir tinggi.

Tekanan - drop perilaku harus diperiksa pada aliran desain yang sebenarnya daripada pada kondisi tes sewenang-wenang.

Untuk diskusi lebih dalam, lihat Cair Cooling Hose Pressure Drop:.

Apakah Larger Hose selalu Impreve Cooling?

Belum tentu.

Sebuah diameter internal yang lebih besar dapat mengurangi resistensi hidrolik, tetapi selang masih perlu mengintegrasikan dengan sisa sistem pendingin.

Peningkatan ukuran selang mungkin memerlukan yang lebih besar:

Kesalahan
Port manifold
UQDs
Jepit atau perangkat keras koneksi
Ruang Routing

Sebuah selang yang lebih besar juga dapat kurang nyaman di lingkungan server yang padat.

Tujuannya adalah memilih ukuran yang sesuai daripada memaksimalkan diameter.

Nomor 6.

Selang hanya satu bagian dari sirkuit hidrolik.

CDU ↓ Manifold ↓ Supply Hose ↓ UQD ↓ Lempeng Dingin ↓ UQD ↓ Kembalikan Hose ↓ Manifold ↓ CDU

Setiap bagian dapat berkontribusi resistensi hidrolik.

Jika selang memiliki diameter internal yang relatif besar tapi UQD atau fitting memiliki aliran yang jauh lebih kecil, koneksi mungkin menjadi titik pembatas.

Ukuran hidung seharusnya dikoordinasikan dengan arsitektur koneksi lengkap.

Percocokan Ukuran Hose Dengan UQD

UQD menyediakan cara praktis untuk menghubungkan dan memutuskan komponen pendingin cair selama layanan peralatan.

Namun, UQD juga merupakan bagian dari jalur aliran pendingin.

Selang dan UQD harus diperlakukan sebagai perakitan selama evaluasi hidrolik.

Sebuah pertanyaan desain yang berguna tidak sederhana:

Apa selang diameter yang harus saya gunakan?

Hal ini:

Konfigurasi host dan koneksi apa yang menyediakan aliran yang diperlukan dengan kehilangan tekanan yang dapat diterima?

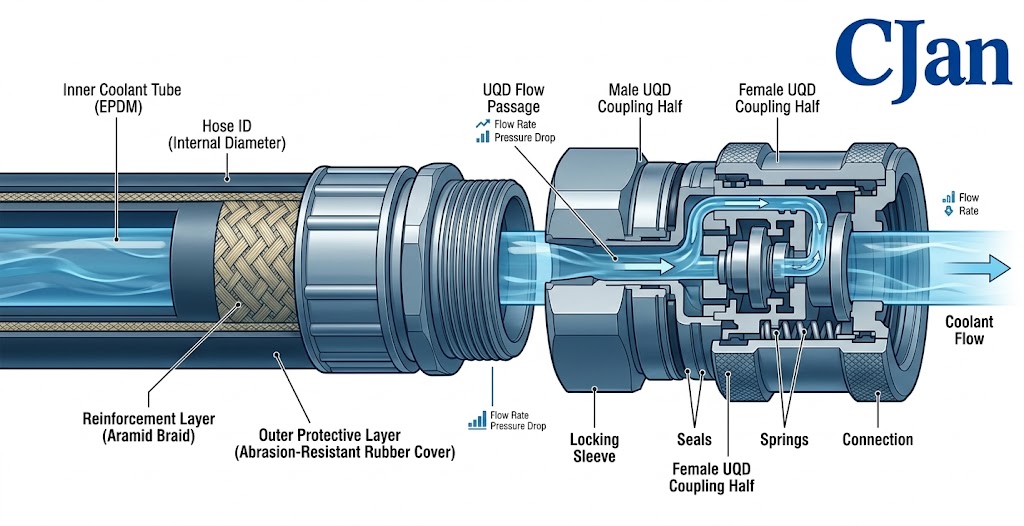

Liquid cooling hose and UQD connection in an AI data center cooling system

Ukuran hidung dan Radius Minimum Bend

Routing fisik adalah pertimbangan penting lainnya.

Sebagian besar selang umumnya memerlukan lebih banyak ruang instalasi dan mungkin memiliki radius tikungan minimum yang lebih besar.

Di dalam rak server AI, selang mungkin perlu rute sekitar piring dingin, komponen listrik, manifold dan perangkat keras lainnya.

Sebuah selang yang berfungsi dengan baik mungkin masih tidak cocok jika tidak dapat dialihkan tanpa pengendalian berlebihan.

Penampilan hidrolik dan fleksibel mekanis harus dievaluasi bersama.

Hindari memilih Hose Yang Terlalu Kecil

Selang kecil bisa menimbulkan beberapa masalah.

Kecepatan pendingin lebih tinggi
Tekanan penurunan lebih tinggi
Memerlukan tekanan pompa yang lebih besar
Batas aliran potensial
Kurangi marjin desain

Masalahnya mungkin tidak menjadi jelas selama operasi rendah beban.

Hal ini dapat menjadi lebih signifikan ketika sistem mencapai nya tinggi dimaksudkan kondisi operasi beban.

Hindari memilih sebuah Hose Yang Sangat Besar

Oversizing juga memiliki kerugian.

Lebih banyak ruang instalasi
Perangkat keras koneksi yang lebih besar
Kemungkinan besar radius tikungan
Penggunaan material lebih tinggi
Integrasi rak lebih sulit

Untuk alasan ini, seleksi selang harus didasarkan pada persyaratan teknik daripada preferensi umum untuk tabung yang lebih besar.

11, tipe pendingin harus diperhitungkan.

Rumus pendingin yang berbeda dapat memiliki sifat fisik yang berbeda.

Viscosity dan kepadatan mempengaruhi perilaku hidrolik, sementara kompatibilitas kimia menentukan apakah bahan selang cocok untuk layanan jangka panjang.

Ukuran selang seharusnya tidak dipilih secara independen dari pendingin.

Untuk sistem menggunakan pendingin berbasis air, evaluasi hidrolik masih harus mempertimbangkan rumus pendingin yang sebenarnya dan suhu operasi.

Temperatur dapat mengubah Perilaku Hidrolik

Properti pendingin dapat berubah saat perubahan suhu.

Karena visity dapat mempengaruhi daya tahan aliran, tekanan perilaku drop pada satu suhu mungkin tidak identik dengan perilaku pada suhu lain.

Bagi sistem dengan kisaran suhu operasi yang relatif luas, evaluasi selang harus mempertimbangkan kondisi operasi yang relevan daripada mengandalkan pada titik nominal tunggal.

13. Panjang Hose Juga Matters

Setelah diameter selang telah dipilih, panjang selang harus dipertimbangkan.

Lebih lama berjalan selang umumnya menciptakan lebih fraksional tekanan kehilangan daripada lebih pendek berjalan dengan diameter internal yang sama dan kondisi pendingin.

Dalam sistem pendingin tingkat-tingkat, pasokan dan selang kembali mungkin keduanya berkontribusi untuk total sistem resistensi.

Kenaikan rute seharusnya dirancang untuk menyediakan servis yang cukup tanpa memperkenalkan panjang selang yang tidak perlu.

14 Pertimbangkan Supply and Return Lines Bersama

Sebuah lingkaran pendingin cair biasanya berisi baik pasokan dan jalur kembali.

Jika kedua jalur menggunakan selang fleksibel, keduanya berkontribusi terhadap resistensi hidrolik dari sistem.

Sisi Supply CDU tertawa panjang. Sisi Kembali Lempeng Dingin UQD Hobe Manifold £CDU

Mengevaluasi hanya selang pasokan dapat meremehkan total selang-terkait kehilangan tekanan.

Konstruksi Hose bisa mempengaruhi Flow Area Tersedia

Pipa pendingin cair dapat menggunakan beberapa lapisan, termasuk lapisan kontak dalam, penguatan dan lapisan pelindung luar.

Konstruksi mempengaruhi kinerja mekanik dan dapat mempengaruhi hubungan antara diameter luar dan diameter internal.

Untuk alasan ini, pemilihan selang harus menggunakan data dimensi aktual produsen.

Selang seharusnya tidak dinilai hanya dengan penampilan luarnya atau nominal luar ukuran.

Peringkat Tekanan dan Ukuran Hose Berbeda Parameter

Selang air mungkin memiliki rating tekanan yang tepat sementara masih tidak cocok dari perspektif hidrolik.

Rating tekanan menggambarkan kemampuan tekanan.

Hose size influences flow speed and pressure loss.

Selang akan memuaskan kemampuan tekanan dan kinerja hidrolik yang diperlukan.

Bagaimana cara membangun Spesifikasi Penambahan Hose

Sebelum menghubungi pabrik selang, siapkan spesifikasi aplikasi dasar.

Parameter	Informasi untuk Didefinisikan
Pendingin	Jenis fluid dan formulasi
Laju Laju	Aliran normal dan maksimum yang diperlukan
Temperatur	Beroperasi dan suhu maksimum
Tekanan	Operasi dan tekanan desain
Panjang Hose	Perkiraan persediaan dan panjang kembali
Ruang Tersedia	Batas rute dan izin
Koneksi	Hak dan persyaratan UQD

18.

Jelaskan muatan panas ↓ 2. ↓ 3, identifikasi pendingin dan suhu. ↓ 4, turunkan tekanan yang bisa diterima. ↓ Diameter internal selang Evaluasi ↓ 6. Periksa UQD dan jalur aliran yang pas ↓ 7, periksa panjang selang. ↓ Periksa radius tikungan dan routing ↓ 9 konfirmasi tekanan dan kemampuan suhu ↓ Perakitan pipa lengkap.

Urutan ini membantu mencegah situasi umum di mana diameter selang dipilih sebelum persyaratan pendinginan yang sebenarnya dipahami.

19. Mengapa Kondisi Aplikasi Lebih Masalah Dari Ukuran Hose Generik

Tidak ada ukuran selang tunggal yang secara otomatis benar untuk setiap pusat data AI sistem pendingin.

Sistem yang berbeda dapat memiliki berbeda:

Loads termal
Formula pendingin
Persyaratan arus
Batas tekanan
Layout rack
Arsitektur koneksi

Akibatnya, selang yang bekerja dengan baik dalam satu arsitektur pendinginan mungkin bukan pilihan terbaik untuk yang lain.

Pilihan Hose Ukuran untuk Tertinggi-Density AI Racks

Kepadatan Tinggi rak AI menempatkan permintaan tambahan pada infrastruktur pendingin.

Lebih banyak beban panas mungkin memerlukan aliran pendingin yang lebih tinggi, sedangkan ruang fisik tersedia untuk selang tetap terbatas.

Ini menciptakan rekayasa praktis perdagangan-off:

Tuntutan Pendingin Tinggi ↓ Flow Yang Perlu Tinggi ↓ Perlu Kontrol Tekanan Drop ↓ ID Hose yang tepat + UQD yang sesuai + Routing Efisien

Solusi terbaik adalah biasanya sistem terkoordinasi desain daripada keputusan sel terisolasi-ukuran.

Bagaimana CJAN Liquid Cooling Huses bisa dinilai

CJAN menyediakan beberapa konfigurasi selang untuk aplikasi pendingin cair.

The Obat Pendingin CJAN LCH dapat dievaluasi menurut aliran yang diperlukan, suhu, tekanan, dimensi dan konfigurasi koneksi.

Konfigurasi tambahan termasuk LCH-SD dan LCH- SDS.

Untuk rekomendasi terapan - spesifik, parameter operasi aktual harus disediakan daripada memilih produk semata-mata dari ukuran selang nominal.

22.

Produk terakhir yang terpasang di rak AI mungkin mengandung selang, fitting, UQDS dan komponen koneksi lainnya.

Perakitan selesai harus diperiksa untuk:

Aliran yang diperlukan
Tekanan drop
Rating tekanan
Jangkauan suhu
Leak tilf
Radius bengkok
Kompabilitas koneksi

Ini sangat penting ketika lingkaran pendinginan memiliki batas tekanan.

23 Contoh Teknik Sederhana

Pertimbangkan lingkaran pendinginan AI yang memerlukan aliran pendingin didefinisikan melalui selang fleksibel.

Alih-alih segera memilih selang dengan ukuran nominal, insinyur dapat membandingkan beberapa kandidat internal diameter dalam kondisi yang sama.

Butir Evaluasi	Kandidat A	Kandidat B	Kandidat C
Pendingin	Sama
Temperatur	Sama
Laju Laju	Sama
Panjang Hose	Sama
Diameter Internal	Kecil	Sedang	Besar
Tekanan Jatuhkan	Mengukur	Mengukur	Mengukur
Routing	Periksa	Periksa	Periksa

Perbandingan ini memberikan dasar yang jauh lebih kuat untuk seleksi daripada memilih selang berdasarkan diameter luar.

24. 5 Pertanyaan untuk Tanya Sebelum Ordering

Peringkat aliran berapa yang diperlukan?

Tentukan aliran operasi normal dan maksimum di mana mungkin.

2, pendingin apa yang akan digunakan?

Bahan selang harus kompatibel dengan pendingin yang sebenarnya.

3, penurunan tekanan apa yang bisa diterima?

Ini membantu menentukan apakah diameter internal yang diusulkan sesuai.

4, perangkat keras apa yang akan digunakan?

Hose dan dimensi UQD harus dipertimbangkan bersama.

Bagaimana selang akan dialihkan?

Periksa radius tikungan, akses ruang dan layanan yang tersedia sebelum menyelesaikan konfigurasi selang.

Pendingin Cairan Hose Sizing Checklist

Kebutuhan	Periksa
Aliran pendingin yang diperlukan	Didefinisikan
Jenis pendingin	Dikonfirmasi
Suhu operasi	Dikonfirmasi
Tekanan operasi	Dikonfirmasi
Diameter internal hidung	Dievaluasi
Tekanan drop	Diperiksa pada aliran desain
Panjang hidung	Perkiraan dari routing aktual
UQD dan kompatibilitas yang pas	Dikonfirmasi
Radius bengkok minimum	Dikonfirmasi
Perakitan akhir	Validasi

Kesimpulan

Memilih selang pendingin cairan untuk pusat data AI dimulai dengan kebutuhan pendinginan, bukan selang itu sendiri.

Aliran pendingin yang diperlukan membentuk target hidrolik. Diameter internal Hose kemudian menjadi faktor penting dalam mengendalikan kecepatan pendingin dan tekanan drop. Panjang lembar, sifat pendinginan, suhu, pencocokan, UQD dan routing juga harus dipertimbangkan sebelum konfigurasi akhir dipilih.

Pendekatan yang paling praktis adalah untuk mengevaluasi selang sebagai bagian dari perakitan pendinginan lengkap.

Konfigurasi CJAN 's LCH, LCH-SD dan LCH-SDS menyediakan pilihan bagi aplikasi pendingin cair di mana kinerja hidrolik, fleksibel dan integrasi sistem perlu dipertimbangkan bersama-sama.

Untuk proyek pusat data AI, insinyur dapat memulai evaluasi dengan mendefinisikan tipe pendingin, laju aliran, tekanan, suhu, panjang selang dan kebutuhan koneksi.

Untuk informasi lebih lanjut, kunjungi Solusi Pendingin CJAN halaman atau ulasan Obat Pendingin CJAN LCH.
