Bagaimana Mencegah Cair Memasak kebocoran Hose dalam Sistem Pusat Data AI

Dalam likuid- didinginkan pusat data AI, kebocoran selang lebih dari masalah pemeliharaan.

Koneksi pendingin dapat ditemukan dekat dengan server, piring dingin, manifold, CDUs dan peralatan sensitif lain. kebocoran kecil dapat membuat masalah operasional jika tidak terdeteksi dan ditangani dengan cepat.

Pemotongan kebocoran dimulai dengan baik sebelum selang dipasang. Pemilihan material, konstruksi selang, desain koneksi, routing, instalasi dan validasi semua memiliki peran untuk dimainkan.

Untuk diskusi lebih luas tentang ketergantungan selang, lihat Bagaimana Tekanan dan Temperatur Mempengaruhi Cair Memasak Relibilitas Hose dalam AI Data Centers.

Mengapa kebocoran adalah Konser Serius di Pusat Data AI

Pendinginan cair membawa pendingin langsung ke udara menghasilkan komponen.

Tergantung pada arsitektur pendinginan, selang fleksibel dapat menghubungkan lempeng dingin, manifold, unit distribusi dan komponen sambungan cepat.

Pencegahan kebocoran merupakan bagian dari seluruh ketahanan sistem.

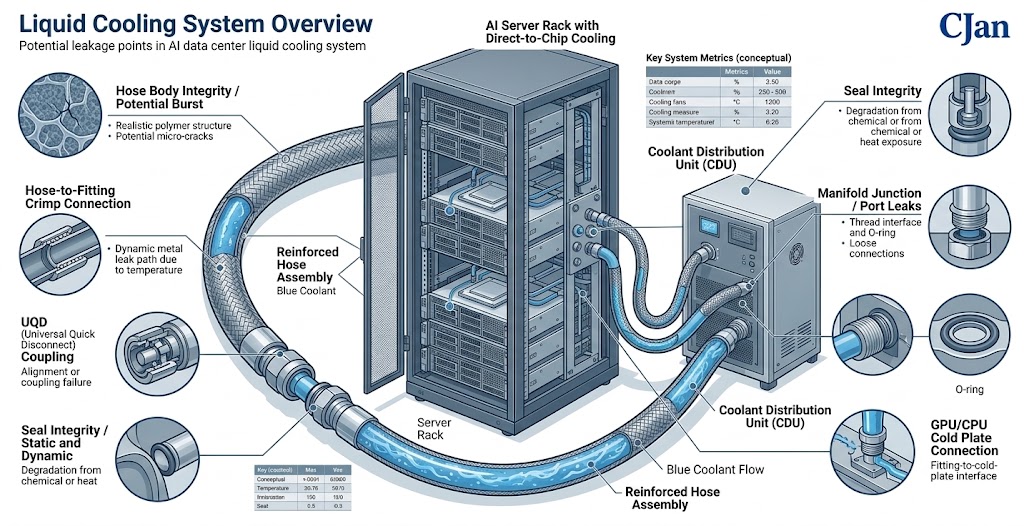

Di mana Leak Sistem Pendingin Cair?

Kebocoran tidak selalu berasal dari selang itu sendiri.

Lokasi kebocoran potensial termasuk:

• Tubuh hidung
• Hose-to-fitting koneksi
• Cocok koneksi
• Segel atau O-ring
• Koneksi UQD
• Antar muka manifold
• Sambungan plat dingin

Mulai dengan Hose Material yang benar

Pemilihan material adalah langkah pertama mencegah masalah selang jangka panjang.

Lapisan dalam selang harus sesuai untuk pendingin yang digunakan dan kisaran suhu yang dimaksudkan.

Kompatibilitas material tidak boleh ditentukan dari perlawanan suhu saja.

Seperti yang dibicarakan di Bagaimana Kompatibilitas Pendingin Berpengaruh Cair Memasak Hose Seleksi untuk AI Data Centers, formula pendingin yang sebenarnya dan kondisi paparan harus dipertimbangkan.

Konfirmasi Tekanan Operasi

Setiap selang pendingin cairan harus dipilih menurut persyaratan tekanan yang sebenarnya dari aplikasi.

Tekanan operasi normal, tekanan maksimum dan fluktuasi tekanan yang mungkin harus dipertimbangkan.

Berulang tekanan bersepeda dapat menempatkan stres tambahan pada selang dan koneksi.

Suhu Juga Matters

Suhu mempengaruhi kedua selang bahan dan pendingin itu sendiri.

Selang harus sesuai untuk normal suhu operasi serta kondisi maksimum yang diharapkan.

bersepeda Thermal juga harus dipertimbangkan dimana sistem pendinginan pengalaman berulang perubahan suhu.

Tekanan dan suhu harus dievaluasi bersama-sama daripada spesifikasi terisolasi.

6, gunakan hak Hose Konstruksi.

Sebuah selang pendingin cair dapat berisi beberapa lapisan fungsional.

Lapisan dalam menangani kontak pendingin, sementara penguatan membantu memberikan kekuatan mekanis dan lapisan luar menyediakan perlindungan lingkungan.

Konstruksi harus sesuai dengan tekanan, suhu dan kebutuhan mekanis dari sistem yang dimaksudkan.

7. Pilih Diameter Hose Benar

Diameter hidung biasanya dipilih menurut aliran yang diperlukan dan kinerja hidrolik.

Sebuah diameter selang yang tidak cocok dapat meningkatkan kehilangan tekanan dan dapat mempengaruhi operasi sistem.

Untuk diskusi rinci tentang ukuran, lihat Bagaimana Pilih Ukuran Cairan Kanan Memasak Hose untuk Senter Data AI.

8. Perhatian Bayar ke Hose-to-Cocok Koneksi

Hubungan antara selang fleksibel dan pas adalah salah satu yang paling daerah penting dari perakitan.

Metode koneksi harus sesuai untuk konstruksi selang, desain yang pas dan persyaratan aplikasi.

Sebuah selang dengan kemampuan tekanan yang cocok masih bisa mengalami kebocoran jika koneksi tidak benar dirakit.

Koneksi UQD Perlu Pemasangan Hati-hati

UQD menyediakan cara praktis untuk memutuskan komponen pendingin selama perawatan.

Namun, setiap koneksi yang tidak terhubung memperkenalkan antarmuka yang perlu dipasang dan dipertahankan dengan benar.

UQD seharusnya kompatibel dengan assembly selang dan pendingin, dan koneksi harus dibuat sesuai dengan instruksi produsen yang berlaku.

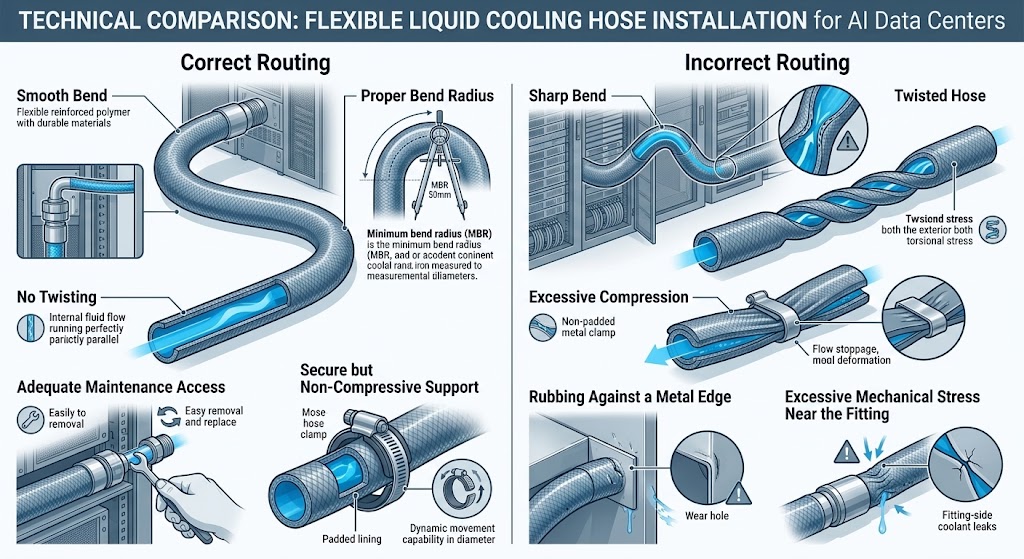

10 Jangan Paksa Hose Ke Posisi

Geometri instalasi dapat memiliki efek langsung pada ketergantungan selang.

Selang seharusnya tidak memutar atau dipaksa menjadi membungkuk terlalu ketat hanya untuk mencapai koneksi.

Rotasi paksa dapat menciptakan stres mekanis yang tidak perlu pada tubuh atau area koneksi.

Hargailah Radio Bud Yang Diperlukan

Selang Fleksibel dirancang untuk membengkokkan, tetapi setiap konstruksi memiliki batas.

Pengendalian berlebihan dapat merusak selang dan meningkatkan stres dalam perakitan.

Selama instalasi, selang harus mempertahankan radius tikungan yang tepat dan tidak harus tajam dilipat.

Hindari Twisting the Hose

Membengkokkan dan memutar bukanlah gerakan yang sama.

Sebuah selang kadang-kadang dapat diarahkan melalui tikungan sementara yang tersisa dalam orientasi netral.

Mana mungkin, instalasi harus memungkinkan selang untuk mengikuti jalur alami tanpa memuat torsional.

Mencegah Kerusakan Eksternal

Huses juga dapat rusak oleh lingkungan instalasi sekitarnya.

Sumber potensial termasuk:

• Tepi logam tajam
• Menggosok ulang
• Penjepit pada lokasi yang tidak sesuai
• Getaran berlebihan
• Kontak dengan permukaan panas
• Tidak benar routing sekitar komponen yang bergerak

Lapisan pelindung luar tidak boleh diperlakukan sebagai pengganti untuk routing dan perlindungan yang tepat.

Hindari Getaran Excessive

Peralatan pendingin dapat menghasilkan getaran mekanis melalui pompa, kipas, katup dan komponen lainnya.

Selang Fleksibel dapat membantu mengisolasi gerakan, tetapi mereka masih perlu dialihkan dengan tepat.

Dimana getaran signifikan, perakitan selang harus dievaluasi untuk kondisi mekanik yang diharapkan.

Pengontrol Gerakan Hose

Sebuah selang yang bergerak bebas dapat menggosok terhadap komponen terdekat atau berulang kali membungkuk di lokasi yang sama.

Dukungan yang tepat atau fitur routing dapat membantu mempertahankan geometri selang yang dimaksud.

Namun, dukungan seharusnya tidak mengkompres atau merusak selang yang tidak perlu.

Periksa Koneksi Sebelum Awal Sistem

Pemeriksaan visual harus dilakukan sebelum memperkenalkan pendingin ke dalam sistem.

Periksa:

• Koneksi sepenuhnya terlibat.
• Huses yang diarahkan dengan benar.
• Tidak ada tikungan tajam yang hadir.
• Tak ada kerusakan yang terlihat.
• UQD tersambung dengan benar.
• Kesalahan dipasang dengan benar.

Tes Tekanan sebelum Operasi

Yang diperlukan oleh sistem desain, pengujian tekanan dapat membantu mengidentifikasi masalah sebelum sistem pendingin ditempatkan ke dalam pelayanan normal.

Tekanan tes dan prosedur harus mengikuti selang yang berlaku, perakitan dan spesifikasi sistem.

Tes kebocoran berbeda dari pemeriksaan visual

Sebuah pemeriksaan visual dapat mengidentifikasi jelas masalah instalasi, tetapi tidak dapat mendeteksi setiap kemungkinan jalur kebocoran.

Tergantung pada persyaratan sistem, metode pengujian leak- tambahan mungkin sesuai.

Metode pengujian harus dipilih menurut arsitektur pendinginan dan kinerja kebocoran yang diperlukan.

19 Jangan Abaikan tanda-tanda Kecil Kebocoran

Sejumlah kecil kelembaban, residu atau perubahan tak terduga dalam tingkat pendingin seharusnya tidak secara otomatis diberhentikan.

Setiap indikasi kebocoran harus diselidiki untuk menentukan sumbernya.

Penyebab mungkin masalah koneksi, masalah segel, kerusakan selang atau komponen lain dalam lingkaran pendinginan.

Inspeksi Majelis Lengkap, Tidak Hanya Hose

Selang mungkin tetap utuh secara visual sementara koneksi mengembangkan masalah.

Untuk alasan ini, inspeksi harus menutupi jalur cairan lengkap.

Komponen	Fokus Pemeriksaan
Hosa	Kerusakan, deformasi, memakai
Cocok	Integritas koneksi
Segel	Kondisi dan kompatibilitas
UQD	Pertunangan dan penyegel
Manifold	Kondisi antarmuka
Lempeng Dingin	Integritas koneksi

21. Akses Pemeliharaan Harus Dipertimbangkan Selama Desain

Komponen pendingin cair mungkin perlu diputus selama pemeliharaan server atau penggantian.

Hose routing harus menyediakan akses yang cukup bagi teknisi untuk memeriksa dan melayani koneksi tanpa menempatkan stres yang tidak perlu pada selang.

Sebuah selang yang sulit untuk mengakses mungkin lebih mungkin akan salah ditangani selama pemeliharaan.

Hindari mengulangi Komponen Tanpa Evaluasi

Beberapa himpunan pendinginan cair dirancang untuk koneksi berulang dan tidak berhubungan, sementara yang lain dimaksudkan untuk pola layanan yang berbeda.

Penggunaan ulang persyaratan harus didefinisikan selama desain sistem.

UQD produsen 'sambungan siklus spesifikasi dan selang perakitan persyaratan harus diikuti di mana berlaku.

23. Kemurnian Bisa Mempengaruhi Relibilitas Koneksi

Sistem pendingin cair dapat memiliki kebutuhan kebersihan tertentu.

Kontaminasi sekitar fitting, segel atau antarmuka terputus dapat mengganggu penyegel yang tepat atau memperkenalkan bahan yang tidak diinginkan ke dalam loop pendingin.

Majelis dan prosedur pemeliharaan harus mengatasi kebutuhan kebersihan sesuai dengan sistem pendingin.

24 Monitor Tekanan dan Temperatur Selama Operasi

Memantau kondisi operasi dapat membantu mengidentifikasi perubahan sebelum mereka menjadi masalah yang lebih besar.

Parameter sistem yang bermanfaat mungkin termasuk:

• Tekanan pendingin
• Suhu pendingin
• Laju lemah
• Aras pendingin
• Sinyal deteksi kebocoran

Strategi pemantauan yang tepat tergantung pada arsitektur sistem pendingin.

25.

Pendekatan ini bergerak pencegahan kebocoran dari tugas pemeliharaan reaktif ke proses rekayasa.

26. 5 Penyebab umum dari Cair Memasak Hose Leakage

Pilihan Material tidak benar

Bahan selang mungkin tidak cocok untuk pendingin yang sebenarnya atau kisaran suhu.

Perakitan Koneksi Buruk

Koneksi host yang tidak terpasang atau UQD dapat membuat path kebocoran.

Penyangga berlebihan atau Twisting

Routing tidak benar dapat menciptakan stres mekanis yang tidak perlu.

4.

Rubbing, tepi tajam atau getaran berlebihan dapat merusak selang dari waktu ke waktu.

Validasi tidak cukup

Instalasi atau masalah perakitan mungkin masih belum ditemukan jika sistem tidak tepat diperiksa atau diuji sebelum operasi.

Cara kerja sama Relivibility dan Prevention Leak.

Ceak pencegahan tidak boleh diperlakukan sebagai topik terpisah dari ketergantungan selang.

Tekanan, suhu, kompatibilitas pendingin dan routing mekanis semua mempengaruhi kinerja jangka panjang.

Artikel sebelumnya dalam seri ini, Bagaimana Tekanan dan Temperatur Mempengaruhi Cair Memasak Relibilitas Hose dalam AI Data Centers, mencakup kondisi operasi ini secara lebih rinci.

pilihan Hose Pendingin CJAN

CJAN menyediakan konfigurasi selang pendingin cair yang dapat dievaluasi menurut pendingin, tekanan, suhu, aliran, fleksibel dan kebutuhan koneksi.

Arus Obat Pendingin CJAN LCH adalah bagian dari kisaran pendingin cairan.

Konfigurasi lain termasuk LCH-SD dan LCH- SDS.

Untuk aplikasi pusat data AI, konfigurasi yang sesuai harus dipilih sesuai dengan pendingin yang sebenarnya, tekanan, suhu, laju aliran, instalasi ruang dan koneksi kebutuhan.

29.

Periksa	Status
Kompabilitas pendingin dikonfirmasi	Diperlukan
Persyaratan tekanan dikonfirmasi	Diperlukan
Kebutuhan suhu dikonfirmasi	Diperlukan
Ukuran hidung dikonfirmasi	Diperlukan
Kesalahan dipilih	Diperlukan
Kompabilitas UQD dikonfirmasi	Jika dapat diterapkan
Radius bengkok diperiksa	Diperlukan
Routing diperiksa	Diperlukan
Majelis diperiksa	Diperlukan
Pengujian kebocoran / tekanan selesai	Menurut persyaratan sistem

Kesimpulan

Mencegah pendinginan cairan kebocoran selang di pusat data AI dimulai dengan teknik yang tepat daripada menunggu kebocoran terjadi.

Pendingin, tekanan, suhu dan bahan selang harus didefinisikan pertama.

Kualitas instalasi sama penting. bisa merusak selang yang cocok.

Sebelum penyebaran, inspeksi yang tepat dan pengujian dapat memberikan lapisan kepercayaan tambahan.

Konfigurasi JJAN 'S LCH, LCH-SD dan LCH-SDS dapat dievaluasi untuk aplikasi pendingin cair menurut persyaratan operasi dan koneksi tertentu.

Untuk informasi lebih lanjut, kunjungi Solusi Pendingin CJAN halaman atau ulasan Obat Pendingin CJAN LCH.
