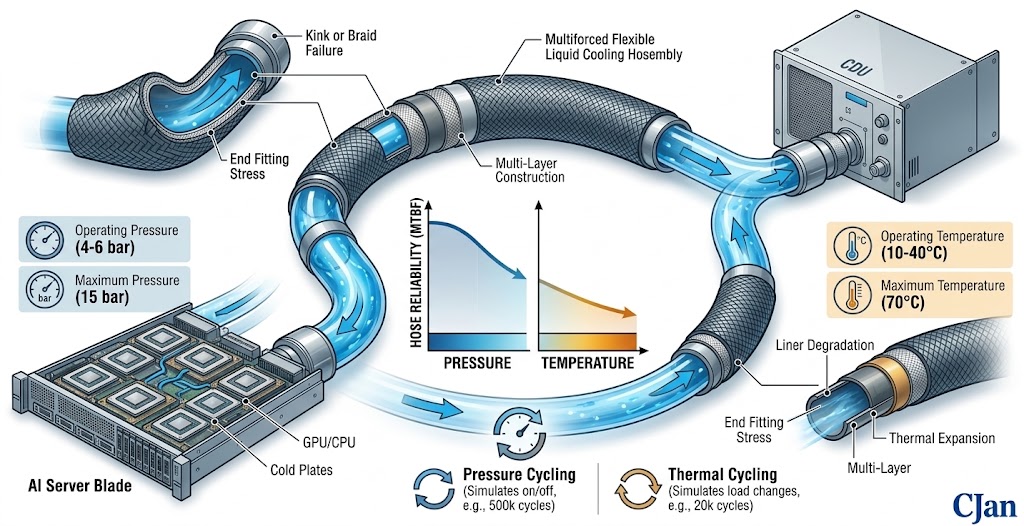

Bagaimana Tekanan dan Temperatur Mempengaruhi Cair Memasak Relibilitas Hose dalam AI Data Centers

Sebuah selang pendingin cair dapat terlihat normal selama instalasi dan masih akan terkena kondisi menuntut sekali pusat data AI mulai beroperasi.

Tekanan pendingin, suhu operasi, fluktuasi tekanan dan siklus termal berulang semua berkontribusi terhadap lingkungan di mana selang harus tampil.

Untuk alasan ini, tekanan dan suhu harus dievaluasi bersama ketika menyatakan cairan pendingin selang.

Untuk peran dasar selang dalam sistem pendingin AI, lihat Bagaimana Pendingin Cairan bekerja di Pusat Data AI?.

Mengapa Tekanan dan Temperatur Materi

Selang pendingin cairan melakukan beberapa pekerjaan secara bersamaan.

• Ini berisi pendingin sirkulasi.
• Ini menahan tekanan internal.
• Ini akomodasi sistem bergerak dan routing.
• Ia beroperasi dalam kisaran suhu tertentu.
• Ini mempertahankan koneksi terpercaya dengan fitting dan UQDS.

Persyaratan ini saling berhubungan.

Sebagai contoh, suhu dapat mempengaruhi perilaku material, sementara tekanan menempatkan tekanan mekanis pada struktur selang.

Tekanan Operasi vs Tekanan Maksimal

Salah satu perbedaan pertama insinyur harus membuat adalah antara tekanan operasi normal dan maksimum desain tekanan.

Tekanan operasi menggambarkan tekanan yang diharapkan selama operasi sistem normal.

Tekanan maksimum merupakan kondisi yang lebih tinggi bahwa perakitan mungkin perlu menahan sesuai dengan spesifikasinya.

Amplop aplikasi lengkap harus dipertimbangkan, termasuk suhu dan tekanan fluktuasi.

Tekanan Apakah Tidak Selalu Konstan

Sistem pendingin dapat mengalami perubahan tekanan selama operasi.

Tekanan mungkin bervariasi saat pompa mengubah kondisi operasi, katup terbuka atau dekat, atau beban pendingin berubah.

Gejolak ini berbeda dari satu nilai tekanan statis.

Dimana tekanan bersepeda diharapkan, perakitan selang harus dievaluasi untuk pola operasi yang sebenarnya.

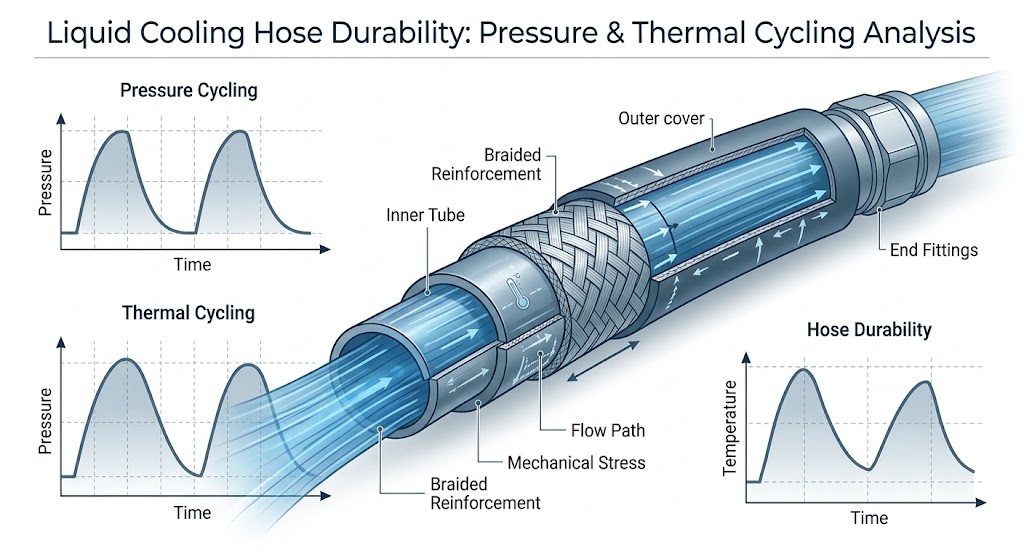

Tekanan Pulsation dan Sikling

Perubahan tekanan berulang dapat menempatkan tekanan siklik pada penguatan selang dan daerah koneksi.

Pentingnya tergantung pada amplitudo dan frekuensi perubahan tekanan, konstruksi selang dan suhu operasi.

Untuk sistem dengan fluktuasi tekanan sering, pengujian kualifikasi harus mencerminkan aplikasi aktual di mana praktis.

Suhu mempengaruhi Materials Hose

Suhu mempengaruhi perilaku fisik polimer dan bahan elastomer.

Sebagai perubahan suhu, karakteristik seperti fleksibel, kaku dan kekuatan mekanik dapat berubah juga.

Ini tidak berarti bahwa selang otomatis menjadi tidak cocok pada suhu yang lebih tinggi.

Suhu Maksimal Tidak Sama Sebagai Temperatur Terus-menerus

Sebuah diterbitkan suhu maksimum dan suhu operasi terus menerus tidak boleh ditafsirkan sebagai kondisi rekayasa yang sama.

Selang dapat mentolerir jangka-durasi suhu ekskursi yang tidak akan sesuai dengan kondisi operasi normal yang terus menerus.

Ketika menyatakan selang pendingin, insinyur harus mengidentifikasi:

• Suhu operasi normal
• Suhu maksimum kontinyu
• Ekstensi suhu jangka pendek
• Jangkauan bersepeda suhu

"Thermal Cycling Can Matter More than a Single Temperatur"

Pusat data AI sistem pendingin dapat mengalami perubahan beban termal.

Sebagai perubahan suhu pendingin, selang dan komponen lain dapat berulang kali memperluas dan kontrak.

bersepeda termal berulang menciptakan lingkungan mekanis yang berbeda dari terus-suhu operasi.

Untuk aplikasi dengan bersepeda termal yang signifikan, perakitan selang lengkap harus dipertimbangkan selama kualifikasi.

Tekanan dan Temperatur Harus Dievaluasi Bersama

Tekanan dan suhu tidak harus selalu diperlakukan sebagai spesifikasi independen.

Selang air mungkin memiliki karakteristik kinerja yang berbeda di bawah kombinasi yang berbeda tekanan dan suhu.

Oleh karena itu, spesifikasi aplikasi yang berguna terlihat lebih seperti ini:

Parameter	Persyaratan Contoh
Tekanan Operasi	Tentukan kondisi sistem yang sebenarnya
Tekanan Maksimum	Tentukan batas desain
Temperatur Operasi	Tentukan jangkauan normal
Suhu Maksimum	Tentukan kondisi atas yang diharapkan
Cycling Tekanan	Tentukan apakah dapat diterapkan
Thermal Cycling	Tentukan apakah dapat diterapkan

Mengapa Hose Konstruksi Matters

Selang pendinginan cair biasanya komponen multi- lapisan daripada sepotong sederhana dari tabung polimer.

Lapisan dalam menyediakan permukaan kontak fluid, penguatan berkontribusi pada kekuatan mekanis, dan lapisan luar menyediakan perlindungan lingkungan.

Konstruksi harus sesuai dengan tekanan, suhu dan kebutuhan mekanis aplikasi.

10.

Reinforcement adalah bagian penting dari banyak tekanan-mampu konstruksi selang fleksibel.

Ini membantu selang mempertahankan bentuk dan menahan tekanan internal.

Namun, penguatan tidak boleh dianggap dalam isolasi.

Tabung dalam, penguatan, lapisan luar dan koneksi berakhir bekerja bersama sebagai perakitan.

11, koneksi bisa jadi titik lemah.

Selang itu sendiri hanya satu bagian dari jalur cairan.

Koneksi antara selang dan pencocokan atau UQD juga perlu menahan tekanan yang ditetapkan dan kondisi suhu.

Komponen koneksi potensial termasuk:

• Hose end
• Cocok
• Klem atau penjepit
• Segel
• UQD

Peringkat tekanan untuk selang saja tidak otomatis menentukan peringkat perakitan lengkap.

Tekanan Turun Berbeda Dari Rating Tekanan

Tekanan turun dan tingkat tekanan sering membingungkan selama seleksi selang.

Rating tekanan Mengenai tekanan perakitan selang dirancang untuk menahan.

Tekanan drop menggambarkan hilangnya tekanan yang disebabkan oleh resistensi cairan sebagai pendingin bergerak melalui sistem.

Mereka adalah parameter teknik yang berbeda.

Untuk tekanan-drop perhitungan, lihat Cair Cooling Hose Pressure Drop:.

Diameter hidung masih Matters

Diameter dalam Hose mempengaruhi kecepatan pendingin dan resistensi hidrolik.

Diameter internal yang lebih kecil dapat meningkatkan kehilangan tekanan pada laju aliran yang diberikan.

Ini berarti ukuran selang dan pertimbangan tekanan harus dievaluasi bersama.

Untuk pendekatan ukuran rinci, lihat Bagaimana Pilih Ukuran Cairan Kanan Memasak Hose untuk Senter Data AI.

Temperatur Juga Mempengaruhi Properti Pendingin

Suhu tidak hanya mempengaruhi bahan selang.

Hal ini juga dapat mempengaruhi sifat pendingin seperti viskositas.

Perubahan vissitas pendingin dapat mempengaruhi perilaku hidrolik dari lingkaran pendinginan.

Ini adalah salah satu alasan mengapa penekanan evaluasi drop harus menggunakan realistis suhu operasi mana mungkin.

Kompatibilitas dan Temperatur Pendingin

Kompatibilitas material juga harus dipertimbangkan di seluruh kisaran suhu yang dimaksudkan.

Sebuah evaluasi material yang dilakukan pada suhu kamar mungkin tidak mewakili kondisi layanan lengkap.

Durasi pendingin, suhu, dan paparan sebenarnya harus dimasukkan dalam seleksi material.

Untuk informasi lebih lanjut, lihat Bagaimana Kompatibilitas Pendingin Berpengaruh Cair Memasak Hose Seleksi untuk AI Data Centers.

Temperatur, Tekanan dan Kehidupan Layanan

Hose layanan hidup tergantung pada kondisi yang dialami selama operasi.

Paparan terus-menerus terhadap tekanan dan suhu, dikombinasikan dengan gerakan mekanis dan bersepeda, dapat menempatkan tuntutan pada selang dari waktu ke waktu.

Inilah sebabnya mengapa selang harus dievaluasi menurut yang sebenarnya amplop layanan daripada nilai maksimum tunggal.

Hindari Operasi Terlalu Dekat dengan Batas

Sistem teknik umumnya manfaat dari margin desain wajar.

Jika kondisi operasi normal sangat dekat dengan batas selang yang ditentukan, mungkin ada margin kurang untuk perubahan operasi yang tak terduga, tekanan lonjakan atau suhu ekskursi.

18.

Tekanan dan suhu bukan satu-satunya faktor yang mempengaruhi kehidupan selang.

Sebuah selang juga dapat mengalami pengendalian, memutar, getaran atau kontak eksternal.

Routing tidak benar dapat menciptakan tambahan stres mekanis bahkan ketika tekanan dan suhu berada dalam spesifikasi.

Selang harus dipasang sesuai dengan radius tikungan yang diperlukan dan geometri koneksi.

Hindari ikatan tajam dekat koneksi

Hose berakhir dan daerah koneksi layak perhatian tertentu selama instalasi.

Pengendalian berlebihan dekat dengan fitting dapat menempatkan stres tambahan pada perakitan.

routing yang baik harus memberikan transisi halus dari selang ke koneksi tanpa memaksa selang ke tikungan yang tidak cocok.

Getaran dan Gerakan Peralatan

Selang Fleksibel sering digunakan sebagian karena mereka dapat mengakomodasi gerakan antara komponen terhubung.

Namun, gerakan berulang dapat menjadi beban mekanis jika selang tidak benar diarahkan atau terkendali.

Dalam lingkungan server AI, selang mungkin perlu mengakomodasi akses pemeliharaan, penghapusan komponen atau gerakan tingkat-rakitan.

Oleh karena itu harus menyediakan fleksibel yang cukup tanpa menciptakan pengendalian siklik yang berlebihan.

Mengapa pusat data AI membutuhkan kinerja Hose yang konsisten

infrastruktur AI semakin dirancang sekitar peralatan komputasi berkepadatan tinggi dan arsitektur pendingin cair.

Komponen pendingin diintegrasikan ke dalam sistem kompak di mana selang dapat menghubungkan lempeng dingin, manifold, UQD dan CDU dalam ruang instalasi terbatas.

Dalam kondisi ini, selang harus seimbang:

• Kemampuan tekanan
• Kemampuan suhu
• Penampilan hidrolik
• Fleksibilitas
• Kompabilitas material
• Ketergantungan koneksi

Tekanan dan Kualifikasi Suhu

Dimana aplikasi membutuhkan pengujian kualifikasi, kondisi tes harus mencerminkan lingkungan operasi yang dimaksudkan.

Tergantung pada aplikasi, evaluasi mungkin termasuk:

• Pengujian tekanan
• Pengujian kebocoran
• Temperatur paparan
• Tekanan bersepeda
• bersepeda Thermal
• Pengujian aliran
• Pemeriksaan visual

Program kualifikasi yang tepat harus ditetapkan sesuai dengan persyaratan sistem dan standar yang berlaku.

23 Apa yang Monitor Selama Pengujian

Program pengujian yang berguna tidak hanya berfokus pada apakah selang itu segera gagal.

Insinyur juga dapat memantau perubahan pada:

• Dimensi
• Penampilan
• Leak tilf
• Tekanan kinerja
• Flow kinerja
• Integritas koneksi

Pengamatan ini dapat memberikan informasi tambahan tentang kesesuaian jangka panjang.

24 Pilihan Pendingin CJAN

CJAN menyediakan beberapa konfigurasi selang pendingin cair yang dapat dievaluasi untuk pusat data AI dan aplikasi manajemen termal lainnya.

Arus Obat Pendingin CJAN LCH tersedia sebagai bagian dari jangkauan cairan pendingin perusahaan.

Konfigurasi lain termasuk LCH-SD dan LCH- SDS.

Seleksi produk akhir harus didasarkan pada tekanan aktual, suhu, pendingin, aliran, dimensi dan kebutuhan koneksi.

25.

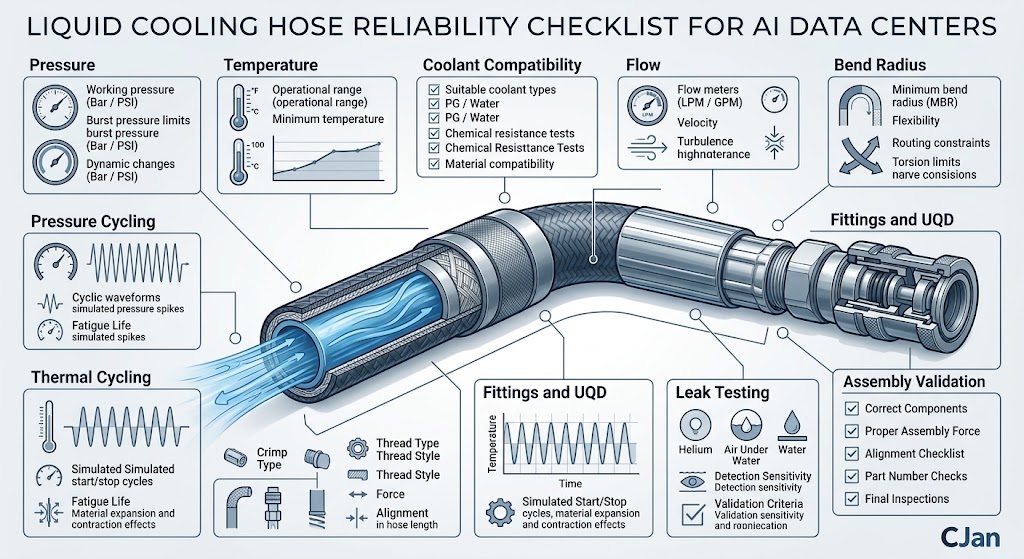

Butir	Pemeriksaan Teknik
Tekanan operasi	Didefinisikan
Tekanan maksimum	Didefinisikan
Suhu operasi	Didefinisikan
Suhu maksimum	Didefinisikan
Tekanan bersepeda	Dievaluasi jika dapat diterapkan
bersepeda Thermal	Dievaluasi jika dapat diterapkan
Kompabilitas pendingin	Dikonfirmasi
ID Hose	Memeriksa aliran yang diperlukan
Radius bengkok	Dikonfirmasi
Kesalahan dan UQDs	Dievaluasi sebagai perakitan
Validasi	ditentukan sesuai dengan aplikasi

Kesimpulan

Pendinginan cair ketergantungan di pusat data AI tergantung pada lebih dari satu tekanan atau suhu spesifikasi.

Selang perlu beroperasi dalam kombinasi sebenarnya tekanan, suhu, pendingin, aliran dan kondisi mekanis yang diharapkan selama layanan.

Fluktuasi tekanan dan bersepeda termal layak mendapat perhatian khusus ketika sistem diharapkan beroperasi secara terus menerus atau mengalami perubahan beban kerja.

Selang air, fitting, segel dan UQD juga harus dievaluasi sebagai pengurusan yang lengkap.

JJAN 'S LCH, LCH-SD dan LCH-SDS konfigurasi menyediakan pilihan untuk aplikasi pendingin cair mana tekanan, suhu, fleksibel dan persyaratan koneksi perlu dipertimbangkan bersama-sama.

Untuk proyek pusat data AI, titik awal yang paling efektif adalah mendefinisikan amplop operasi lengkap sebelum memilih konfigurasi selang terakhir.

Untuk informasi lebih lanjut, kunjungi Solusi Pendingin CJAN halaman atau ulasan Obat Pendingin CJAN LCH.
