Cair Cooling Hose Pressure Drop:

Dalam sistem pendingin data AI, selangnya mungkin terlihat seperti komponen yang relatif sederhana. dari perspektif hidrolik, bagaimanapun, setiap selang menambah daya tahan aliran pendingin.

Perlawanan itu menjadi penting ketika beberapa selang, fitting, UQD, manifold dan lempeng dingin terhubung ke dalam lingkaran pendingin yang sama.

Jika penurunan tekanan lebih tinggi dari yang diharapkan, pompa mungkin perlu untuk beroperasi pada tekanan yang lebih tinggi untuk mempertahankan aliran yang dibutuhkan.

Artikel ini menjelaskan faktor-faktor utama yang mempengaruhi penurunan tekanan pada selang dan bagaimana para insinyur dapat mengevaluasi mereka selama desain sistem pendingin cair AI server cair.

Untuk prinsip operasi dasar pusat data AI pendingin cairan, lihat Bagaimana Pendingin Cairan bekerja di Pusat Data AI?.

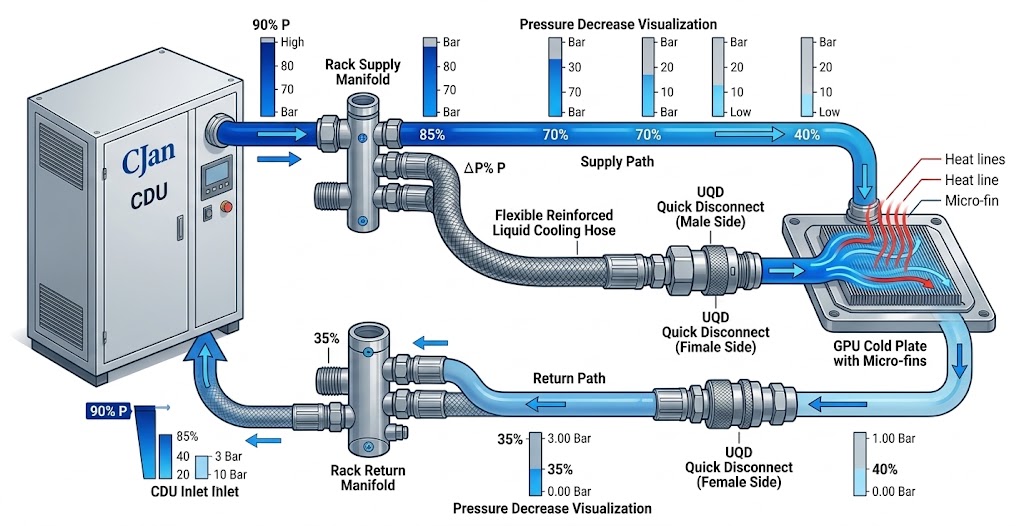

Apa Tekanan Drop dalam Pendingin Cairan Hose?

Tekanan drop adalah pengurangan tekanan cairan sebagai pendingin bergerak melalui jalur aliran.

Dalam selang pendingin cair, tekanan hilang karena gerakan pendinginan mengalami hambatan dari dinding selang dan dari perubahan jalur aliran.

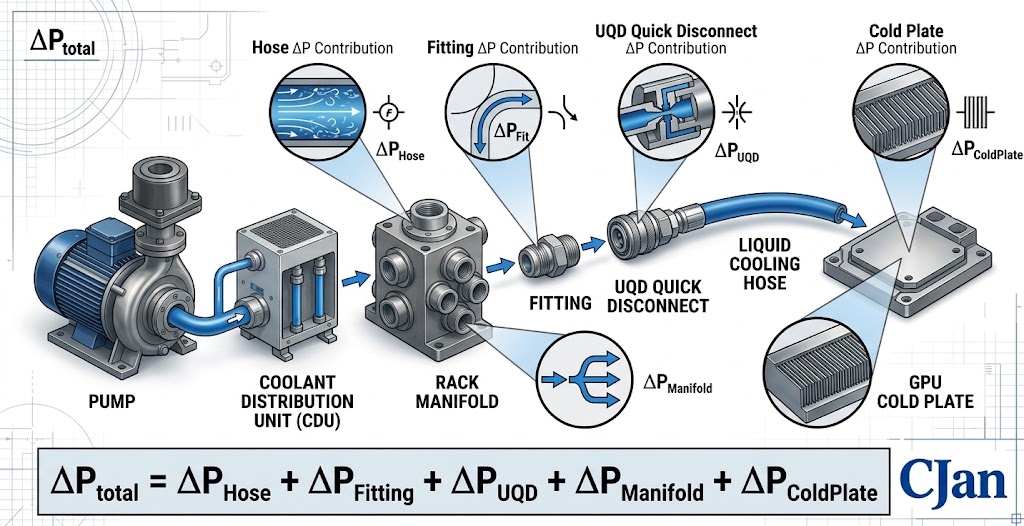

Untuk lingkaran pendinginan yang disederhanakan, jalur hidrolik mungkin terlihat seperti ini:

Setiap komponen di jalur ini dapat berkontribusi pada kehilangan tekanan total.

Oleh karena itu, penurunan tekanan selang harus dievaluasi sebagai bagian dari sistem hidrolik lengkap daripada sebagai spesifikasi terisolasi.

Mengapa Tekanan Drop Matters di Al Data Center Cooling

Server AI dapat memerlukan aliran pendingin yang substansial karena beban termal yang dihasilkan oleh prosesor kinerja tinggi dan akselerator.

Sebagai aliran pendingin meningkat, resistensi hidrolik umumnya menjadi lebih penting.

Sistem pendingin harus menyediakan aliran yang cukup untuk mengangkut jumlah panas yang diperlukan jauh dari komponen elektronik.

Jika kehilangan tekanan berlebihan ada di sirkuit, pompa harus memberikan tekanan tambahan untuk mempertahankan aliran itu.

Ini tidak berarti bahwa selang dengan diameter internal terbesar selalu menjadi pilihan terbaik. Diameter hidung, aliran sistem, ruang tersedia, ukuran koneksi dan tekanan-kebutuhan drop harus dipertimbangkan bersama-sama.

Apa Deterities Cair Cooling Hose Tekanan Drop?

Beberapa variabel mempengaruhi tekanan kehilangan selang.

• Laju aliran pendingin
• Diameter internal hidung
• Panjang hidung
• Infesitas pendingin
• Kepadatan pendingin
• Ciri-ciri permukaan internal
• Geometri jalur arus
• Kandang dan routing
• Desain koneksi

Di antara faktor-faktor ini, laju aliran, diameter internal dan panjang selang sering sangat penting ketika membandingkan konfigurasi selang.

Flow Rate Memiliki Dampak Langsung

Ketika lebih pendingin perlu melewati selang yang sama, kecepatan cairan meningkat.

Kecepatan yang lebih tinggi biasanya meningkatkan resistensi hidrolik.

Inilah mengapa selang yang berfungsi cukup pada tingkat aliran yang relatif rendah dapat menciptakan penurunan tekanan yang lebih besar secara substansial ketika sistem pendingin beroperasi pada tingkat aliran yang lebih tinggi.

Untuk alasan ini, produsen harus idealnya menyediakan informasi pressure drop pada kondisi aliran didefinisikan daripada menyediakan hanya rating selang nominal tunggal.

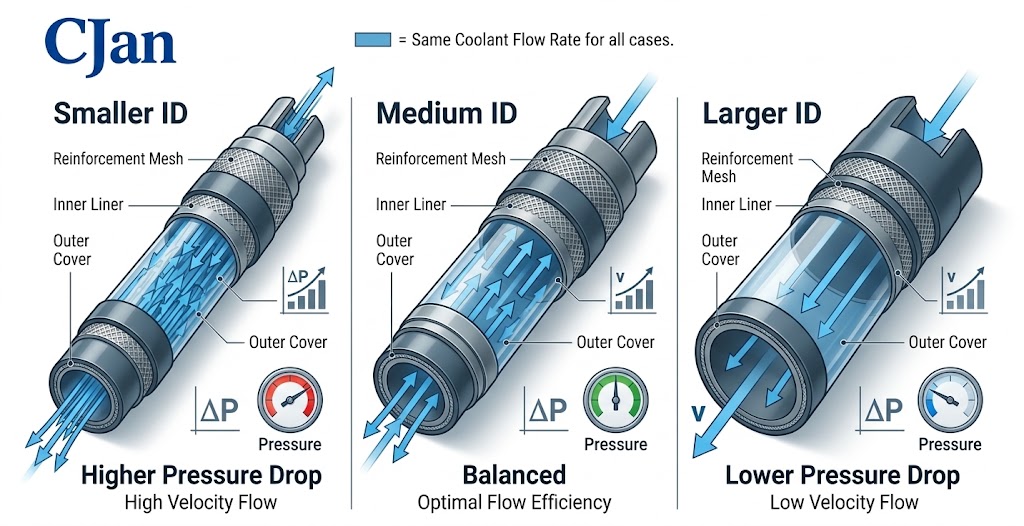

Mengapa Hose Internal Diameter Matters

Diameter internal adalah salah satu yang paling penting dimensi selang untuk kinerja hidrolik.

Untuk aliran pendingin yang sama, bagian internal yang lebih kecil menghasilkan kecepatan cairan yang lebih tinggi.

Sebuah bagian internal yang lebih besar dapat mengurangi kecepatan dan hambatan hidrolik, meskipun dapat meningkatkan ukuran fisik perakitan.

Hal ini terutama penting ketika lingkaran pendinginan menggunakan tingkat aliran relatif tinggi.

Panjang hidung Juga Kontribusi untuk Tekanan Kehilangan

Lebih lama berjalan selang umumnya menciptakan lebih fraksional resistensi daripada berjalan lebih pendek dari yang sama konstruksi selang dan diameter internal.

Dalam rak AI, perbedaannya mungkin kecil untuk satu selang.

Efek hidrolik total sehingga perlu dipertimbangkan di seluruh sirkuit lengkap.

Panjang hidung harus disimpan cukup lama untuk benar routing dan pemeliharaan akses, tapi kelebihan panjang yang tidak perlu harus dihindari.

Properti pendingin mempengaruhi Tekanan Drop

Tekanan tidak dapat dievaluasi secara akurat tanpa mengetahui pendingin.

Pendingin yang berbeda dapat memiliki viskositas yang berbeda dan karakteristik kepadatan.

Properti ini mempengaruhi perilaku hidrolik di dalam selang.

Misalnya, pendingin berbasis air dan pendingin yang mengandung konsentrasi glikol yang lebih tinggi mungkin berperilaku berbeda bahkan ketika mereka mengalir melalui selang yang sama pada laju aliran nominal yang sama.

Suhu dapat mengubah Kondisi Hidrolik

Properti pendingin dapat berubah dengan suhu.

Karena viskositas dapat bervariasi dengan suhu, tekanan perilaku drop dari lingkaran pendinginan juga dapat berubah antara kondisi operasi.

Ini adalah salah satu alasan mengapa tekanan - drop data harus ditafsirkan bersama dengan kisaran suhu sebenarnya aplikasi.

Apakah Bends Meningkatkan Tekanan Drop?

Perubahan arah aliran dapat berkontribusi tambahan resistensi hidrolik.

Sebuah selang diarahkan dengan beberapa tikungan mungkin memiliki tekanan yang berbeda perilaku drop dari selang lurus dengan panjang nominal yang sama.

Dalam praktek, insinyur harus membedakan antara:

• Kehilangan infeksi sepanjang panjang selang
• Perlawanan tambahan yang disebabkan oleh tikungan
• Pembatasan yang disebabkan oleh fitting
• Pembatasan yang disebabkan oleh UQDS

Routing juga harus menghormati selang yang ditetapkan radius minimum tikungan.

Untuk diskusi lebih luas tentang selang routing dan seleksi, lihat Cara memilih Hose Pendingin Cairan Kanan untuk Servers AI.

10.

Dalam banyak sistem pendingin cair terservis, UQD digunakan untuk menyederhanakan sambungan peralatan dan terputus.

Namun, UQD adalah bagian dari jalur hidrolik.

Bagian internal dan aliran geometri dapat berkontribusi kehilangan tekanan.

Ini berarti bahwa insinyur harus menghindari mengevaluasi selang sementara mengabaikan perangkat keras koneksi.

Ketika membandingkan kumpulan selang yang berbeda, jalur aliran lengkap menyediakan referensi teknik yang lebih berguna daripada selang saja.

11.

Perakitan selang biasanya berisi fittings atau komponen koneksi pada satu atau kedua ujungnya.

Geometri internal komponen ini dapat menciptakan perlawanan tambahan.

Selang yang besar secara nominal dapat memiliki jalur aliran yang relatif terbatas jika komponen koneksi memiliki bagian internal yang lebih kecil.

Ketika penurunan tekanan kritis, insinyur harus memeriksa jalur koneksi lengkap dari ID selang melalui fitting dan UQD.

Tekanan Turun dan pemilihan Dihubungkan

Pompa harus memberikan tekanan yang cukup untuk mengatasi resistensi hidrolik dari sirkuit pendingin sambil menjaga laju aliran yang diperlukan.

Sebuah hubungan yang disederhanakan dapat dinyatakan sebagai:

Proses seleksi pompa yang sebenarnya lebih rinci dan tergantung pada arsitektur pendinginan lengkap.

Namun demikian, meminimalkan resistensi hidrolik yang tidak perlu dapat membuat keseluruhan sistem lebih mudah dikelola.

Mengapa Larger Hose bukanlah jawaban terbaik

Hal ini menggoda untuk memecahkan tekanan - drop kekhawatiran hanya dengan meningkatkan diameter selang.

Pendekatan yang dapat bekerja dalam beberapa situasi, tetapi tidak selalu praktis.

Sebuah selang yang lebih besar dapat memerlukan:

• Lebih besar fittings
• UQDs Besar
• Lebih banyak ruang instalasi
• Radius routing lebih besar
• Port manifold berbeda

Oleh karena itu, tujuan rekayasa biasanya untuk menemukan keseimbangan yang tepat antara kinerja hidrolik dan integrasi fisik.

Tekanan penurunan harus dianggap Alongside Bend Radius

Selang air harus muat di rak ruang yang tersedia tanpa membuat pengendalian yang berlebihan atau pengaruh.

Sebuah konfigurasi routing yang sangat ketat dapat mengubah jalur aliran efektif.

Oleh karena itu, evaluasi tekan- drop harus dilakukan pada konfigurasi instalasi yang dimaksudkan kapanpun mungkin.

Proses seleksi praktis harus mencakup baik hidrolik dan mekanis persyaratan.

Peringkat Tekanan dan Tekanan Jatuh Specifications Berbeda

Kedua spesifikasi kadang-kadang bingung.

Rating tekanan menggambarkan tekanan bahwa selang dirancang untuk menahan dalam kondisi tertentu.

Tekanan drop menggambarkan kehilangan tekanan yang terjadi sebagai pendingin mengalir melalui selang.

Sebuah selang dapat memiliki tingkat tekanan tinggi sementara masih menghasilkan lebih banyak kehilangan tekanan daripada yang diinginkan pada tingkat aliran tertentu.

Bagaimana Insinyur dapat Bandingkan Ukuran Hose Berbeda

Ketika mengevaluasi ukuran selang, gunakan kondisi operasi yang sama untuk setiap kandidat.

Perbandingan berguna harus menjaga variabel berikut konsisten:

• Pendingin
• Suhu pendingin
• Laju lemah
• Panjang hidung
• Konfigurasi koneksi

Data yang dihasilkan pressure - drop kemudian dapat dibandingkan lebih serius.

17.

Pendekatan ini mengurangi risiko mengoptimalkan satu komponen saat membuat pembatasan yang tidak diinginkan di tempat lain dalam lingkaran pendinginan.

Bagaimana Tekanan Terkait ke Kepadatan Al Rack

Karena sistem komputasi AI menjadi lebih terintegrasi, arsitektur pendinginan dapat menjadi lebih kompleks.

Lebih banyak prosesor, plat dingin dan titik koneksi mungkin memerlukan jalur pendingin tambahan.

Hal ini dapat meningkatkan jumlah komponen yang berkontribusi terhadap total resistensi hidrolik.

Untuk sistem pendingin kepadatan tinggi, pengelolaan tekanan-drop sehingga menjadi bagian penting dari desain tingkat sistem-.

Tekanan penurunan harus dievaluasi pada Tingkat Sistem

Pemasok selang mungkin memberikan informasi singkat untuk selang tertentu dalam kondisi tes tertentu.

Informasi yang berguna, tetapi tidak mewakili kehilangan tekanan dari seluruh lingkaran pendingin.

Evaluasi level sistem- seharusnya termasuk:

• CDU
• Manifold
• Selang persediaan
• UQDs
• Kesalahan
• Piring dingin
• Kembali selang
• Pembatasan aliran lain

Perbedaan ini penting ketika menerjemahkan data komponen menjadi desain rak AI yang sebenarnya.

Data Apa Yang Perlu Diminta Dari Suplai Hose?

Ketika penurunan tekanan adalah parameter desain penting, insinyur harus meminta informasi yang cukup untuk mereproduksi atau menafsirkan kondisi tes pemasok.

Informasi bermanfaat termasuk:

• Diameter internal hidung
• Panjang tes
• Pendingin digunakan untuk pengujian
• Suhu pendingin
• Laju lemah
• Hasil tekanan-drop
• Konfigurasi koneksi

Tanpa kondisi tes, nomor penurunan tekanan mungkin sulit untuk menerapkan langsung ke sistem pendingin lain.

21.

CJAN menyediakan beberapa konfigurasi selang pendingin cair yang dapat dievaluasi sesuai dengan persyaratan sistem.

Arus Obat Pendingin CJAN LCH Dirancang untuk aplikasi pendingin cair di mana para insinyur perlu mempertimbangkan kebutuhan hidrolik, termal dan mekanis bersama-sama.

Konfigurasi lain termasuk LCH-SD CJAN dan CJAN LCH-SDS.

Pemilihan produk harus didasarkan pada pendingin aktual, tekanan, suhu, laju aliran, dimensi dan kebutuhan koneksi.

22. Menghubungkan Tekanan.

Tekanan drop seharusnya tidak diperlakukan sebagai perhitungan terisolasi yang dilakukan setelah selang telah dipilih.

Ini harus disertakan selama proses seleksi selang awal.

Framework seleksi yang lebih luas tercakup dalam Cara memilih Hose Pendingin Cairan Kanan untuk Servers AI.

Proses itu mempertimbangkan kompatibilitas pendingin, aliran, tekanan, suhu, dimensi selang, radius tikungan, lingkungan mekanis dan persyaratan UQD bersama-sama.

Tekanan Turun di Real Liquid Memasak Hose Assembly

Perakitan selang selesai dapat berperilaku berbeda dari panjang sederhana lurus selang.

Sebagai contoh, pertemuan khas mungkin termasuk:

Setiap bagian dapat mempengaruhi hasil hidrolik akhir.

Untuk alasan ini, prototipe atau pengujian tingkat perakitan dapat bernilai ketika sistem pendingin memiliki persyaratan hidrolik yang ketat.

24. 5 Kesalahan Umum di Pressure-Drop Evaluasi

Kesalahan 1: Mencari Hanya di Diameter Hose

Diameter penting, tetapi tidak menggambarkan seluruh jalur hidrolik.

Kesalahan 2: Mengabaikan Laju Flow

Tekanan - drop data tanpa kondisi aliran didefinisikan sulit untuk ditafsirkan.

Kesalahan 3: Mengabaikan UQDS

UQD adalah bagian dari jalur aliran dan dapat berkontribusi perlawanan tambahan.

Kesalahan 4: Mengabaikan Temperatur Pendingin

Properti pendingin dapat bervariasi dengan suhu, mempengaruhi perilaku hidrolik.

Kesalahan 5: Evaluasi Hanya Hose Lurus

Instalasi terakhir mungkin mengandung tikungan, fitting dan komponen koneksi yang mengubah kehilangan tekanan yang sebenarnya.

A Simple Design Checklist

Kesimpulan

Tekanan cairan pendingin tekanan tekanan adalah pertimbangan tingkat sistem- dalam pendingin data AI.

Tingkat rendah, diameter internal selang, panjang selang, sifat pendingin, suhu, tikungan, fitting dan UQD semua dapat mempengaruhi hambatan hidrolik dari sirkuit pendingin.

Pendekatan yang paling berguna adalah untuk mengevaluasi jalur pendingin lengkap daripada memilih selang berdasarkan tingkat tekanan atau ukuran nominal.

Untuk proyek pendingin server AI, CJAN menyediakan LCH, LCH-SD dan LCH-SDS konfigurasi selang pendingin cair yang dapat dievaluasi terhadap persyaratan penerapan tertentu.

Ketika meminta rekomendasi selang, menyediakan pendingin, laju aliran, tekanan, suhu, dimensi selang dan konfigurasi koneksi memberikan basis yang jauh lebih kuat untuk evaluasi teknik.
