Kombinasi Pendingin Hose: Bagaimana Pilih Tipe Koneksi Kanan

Dalam sistem pendingin cairan, selang hanya satu bagian dari koneksi cairan.

Pengaruh ini menghubungkan selang fleksibel ke manifold, plat dingin, CDU, katup, pipa atau komponen pendingin lainnya. dimensi, metode menyegel, jenis bahan dan koneksi semua dapat mempengaruhi bagaimana perakitan selang selesai dilakukan.

Hal ini terutama penting di server AI dan pusat data, di mana koneksi pendinginan mungkin perlu beroperasi terus menerus sementara pas ke dalam ruang kompak.

Artikel ini menjelaskan faktor-faktor rekayasa utama untuk dipertimbangkan ketika memilih fitting untuk perakit selang pendingin cair.

Apa itu Pendingin Cairan?

Selang pendingin cairan yang pas adalah komponen koneksi yang digunakan untuk menggabungkan selang fleksibel dengan bagian lain dari sirkuit pendingin.

Sebuah sambungan pendingin cair yang disederhanakan dapat diwakili sebagai:

Tergantung pada arsitektur sistem, pencocokan dapat dirakit permanen ke selang atau mungkin membentuk bagian dari koneksi yang dapat dilepas seperti kopling putus cepat.

Dalam perakitan selang lengkap, fitting dan selang seharusnya dievaluasi sebagai satu koneksi direkayasa.

2.

Sistem pendingin server AI dapat memuat banyak koneksi cairan dalam ruang instalasi yang relatif kecil.

Setiap koneksi perlu mempertahankan jalur pendingin yang dimaksudkan saat mengakomodasi tekanan, suhu, gerakan mekanis dan persyaratan pemeliharaan.

Sebuah pas yang kurang cocok dengan selang atau sistem dapat memperkenalkan masalah seperti:

• Kebocoran
• Kehilangan tekanan berlebihan
• Kesulitan instalasi
• Stres mekanikal
• Penampilan penyegel tidak cukup
• Masalah perbaikan

Untuk alasan ini, pemilihan yang pas seharusnya menjadi bagian dari proses desain perakitan selang daripada pemikiran lain.

Lihat Bagaimana Design Reliable Cair Memasak Hose Assemblies untuk AI Servers.

Mulailah dengan Hose Construction

Pertanyaan pertama adalah apakah pencocokan yang dipilih sesuai dengan konstruksi selang.

Pipa pendingin cair dapat menggunakan bahan tabung dalam yang berbeda dan metode konstruksi, termasuk EPDM, silikon, PTFE, PFA dan diperkuat desain multi- lapisan.

Sebuah fitting dirancang untuk satu konstruksi selang tidak secara otomatis diasumsikan cocok untuk yang lain.

Metode koneksi perlu menyediakan retensi mekanik yang cukup tanpa merusak selang.

Parameter selang penting termasuk:

• Diameter dalam
• Diameter luar
• Tebal dinding
• Struktur reinforman
• Materi
• Tekanan operasi

Lihat Cairan pendingin Hose Materials untuk Pusat Data AI.

Cocok dengan pencocokan ke Dimensi Hose

Ukuran selang Nominal saja tidak selalu cukup untuk memilih fitting.

Selang sebenarnya di dalam diameter dan diameter luar harus dikonfirmasi terhadap spesifikasi yang pas dan metode perakitan.

Hal ini terutama penting untuk selang diperkuat karena penguatan perubahan dimensi luar dan dapat mempengaruhi metode koneksi.

Sebuah pemilihan praktis yang cocok maka harus memverifikasi:

Parameter Hose	Why It Matters
Diameter dalam	Transform handle tip
Diameter luar	Menentukan kompatibilitas dan retensi yang cocok
Tebal dinding	Mempengaruhi desain koneksi
Perbaikan	Dapat mempengaruhi metode perakitan dan kekuatan mekanis

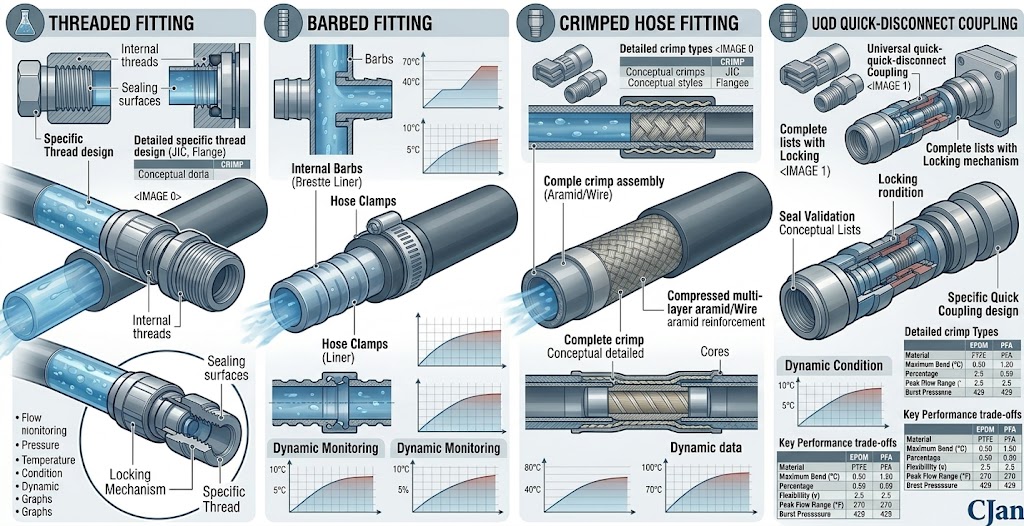

5. Pertimbangkan Jenis Koneksi

Sistem pendingin cair dapat menggunakan beberapa jenis koneksi selang tergantung pada aplikasi.

Pendekatan umum termasuk:

• Koneksi ancaman
• Koneksi barbed
• Perakit selang sempit
• Koneksi clamped
• Quick- memutuskan penyambungan

Jenis koneksi yang sesuai tergantung pada antarmuka peralatan, konstruksi selang, kondisi operasi dan persyaratan layanan.

Tidak ada metode koneksi tunggal yang sesuai untuk setiap aplikasi pendingin cairan.

6.

Pemasok ancaman biasanya digunakan ketika sebuah perakitan selang perlu terhubung ke port threaded, manifold atau antarmuka peralatan lainnya.

Pemilihan yang pas harus menjelaskan standar benang yang berlaku dan metode menyegel.

Insinyur harus memverifikasi:

• Tipe thread
• Ukuran thread
• Orientasi koneksi
• Metode menyegel
• Ruang instalasi yang tersedia

Kompabilitas thread harus dikonfirmasi daripada diasumsikan dari ukuran nominal saja.

7.

Lubang berduri menggunakan sambungan berbentuk permukaan untuk mempertahankan selang.

Mereka mungkin cocok untuk konstruksi selang tertentu dan kondisi operasi, terutama di mana metode perakitan dikendalikan dengan baik.

Namun, geometri yang pas, bahan selang, metode penjepit dan tekanan operasi semua perlu dipertimbangkan bersama-sama.

Selang seharusnya tidak dipilih hanya karena diameter nominal tampaknya cocok dengan ukuran duri.

Koneksi Hose Crimped

Rangkaian krisis mekanis mengamankan selang untuk fitting menggunakan proses krisis dikendalikan.

Untuk aplikasi yang memerlukan kualitas perakitan yang konsisten, crisping yang dikendalikan dapat memberikan suatu metoda koneksi yang berulang ketika selang, pas dan crimp spesifikasi yang benar cocok.

Proses krisis harus mengikuti selang dan pas produsen yang ditetapkan persyaratan.

Dimensi krisis yang tidak benar dapat mempengaruhi retensi mekanis dan jahitan kinerja perakitan selesai.

9.

Mengjepit koneksi menggunakan penjepit atau komponen mekanis yang mirip untuk mengamankan selang ke pas.

Kecocokan metode ini tergantung pada kontruksi selang, tekanan operasi, suhu, pendingin dan persyaratan instalasi yang berlaku.

Seleksi penjepit juga harus mempertimbangkan apakah gaya menjepit sesuai untuk selang tanpa menyebabkan kerusakan.

10.

Kopling putus cepat dapat berguna ketika sirkuit pendingin perlu dipisahkan selama peralatan instalasi, penggantian atau pemeliharaan.

Dalam aplikasi data pusat AI, koneksi cepat-memutuskan dapat digunakan di lokasi di mana layanan berulang akses diharapkan.

Parameter pemilihan penting termasuk:

• Kapasitas Flow
• Rating tekanan
• Jangkauan suhu
• Kompabilitas pendingin
• Ukuran koneksi
• Menutup konfigurasi
• Ruang tersedia

Untuk pertimbangan spesifik UQD-, lihat Pendingin Cairan Hose Quick Disconnect: Bagaimana Pilih Kopling UQD untuk Server AI.

11. UQD vs Quick- Disconnection

UQD adalah salah satu jenis solusi cepat-memutuskan yang dapat dipertimbangkan untuk aplikasi pendingin cair.

Ketika membandingkan UQD dengan kopling lain, insinyur harus fokus pada kebutuhan sistem yang sebenarnya daripada nama koneksi.

Parameter kunci termasuk:

• Aliran pendingin yang diperlukan
• Tekanan drop
• Tekanan operasi
• Temperatur
• Kompabilitas pendingin
• Ukuran koneksi
• Frekuensi layanan

Perbandingan terpisah dari UQD dan solusi Quick- disain tradisional tercakup dalam UQD vs Tradisional QuickDisconnects for AI Data Center Cooling.

Pertimbangkan Kompatibilitas Pendingin

Bahan pas dan penyegel komponen adalah bagian dari jalur cairan basah dan oleh karena itu perlu kompatibel dengan pendingin.

Kompatibilitas harus dipertimbangkan untuk:

• Mengukur bahan tubuh
• Seal material
• Hose inner tube
• Formula pendingin
• Suhu operasi

Kompatibilitas harus dievaluasi menggunakan formula pendingin yang sebenarnya dan kondisi operasi kapanpun mungkin.

Lihat Bagaimana Kompatibilitas Pendingin Berpengaruh Cair Memasak Hose Seleksi untuk AI Data Centers.

Rating Tekanan dari penyeimbang

fitting harus mampu beroperasi pada tekanan sistem yang diperlukan.

Insinyur harus mempertimbangkan baik tekanan operasi normal dan kondisi tekanan maksimum.

Perakitan selang selesai harus dievaluasi sebagai sistem karena kemampuan tekanan dari selang dan pas harus kompatibel.

Lihat Cair Cooling Hose Pressure Rating: How Much Pressure Does an AI Data Center Hose Need?.

Peringkat Suhu

Suhu dapat mempengaruhi bahan selang, segel dan komponen yang pas.

Jas fitting harus cocok untuk rentang suhu operasi yang sama seperti perakitan selang.

Dimana sistem pendingin mengalami siklus suhu, insinyur juga harus mempertimbangkan ekspansi berulang dan kontraksi selama operasi.

Untuk diskusi yang lebih luas, lihat Bagaimana Tekanan dan Temperatur Mempengaruhi Cair Memasak Relibilitas Hose dalam AI Data Centers.

Tekanan Turun Melalui penekanan

Sebuah fitting dapat berkontribusi terhadap resistensi hidrolik dari sirkuit pendingin cair.

Perubahan diameter internal, arah aliran dan geometri koneksi dapat mempengaruhi kehilangan tekanan.

Untuk sistem dengan aliran pendingin tinggi, penurunan tekanan dari fitting dan kopling harus dipertimbangkan bersama dengan penurunan tekanan selang.

Jalur hidrolik lengkap mungkin termasuk:

Untuk informasi lebih lanjut tentang tekanan selang kehilangan, lihat Cair Cooling Hose Pressure Drop:.

Ukuran Koneksi dan Tingkat Aliran

Koneksi seharusnya tidak membuat pembatasan yang tidak perlu dalam sirkuit pendingin yang ukurannya benar.

Sebagai contoh, selang mungkin memiliki diameter internal yang sesuai sementara koneksi berisi jalur aliran substansial lebih kecil.

Insinyur harus mengevaluasi jalur aliran efektif melalui koneksi lengkap.

Hal ini sangat relevan dalam sistem pendingin server AI mengalir tinggi.

Pertimbangkan ruang instalasi

Server AI dan sistem pendingin tingkat-tingkat dapat memiliki ruang terbatas di sekitar koneksi cairan.

Dimensi fisik fitting harus dipertimbangkan sebelum menyelesaikan perakitan.

Dimensi penting dapat termasuk:

• Panjang yang pas secara keseluruhan
• Diameter koneksi
• Perlu clearance alat
• Ruang rotasi
• Izin komponen Adlude

Sebuah pas yang memenuhi kebutuhan hidrolik mungkin masih sulit untuk menginstal jika ada izin fisik tidak cukup.

18, orientasi yang tepat.

Orientasi yang pas dapat memiliki efek langsung pada routing selang.

Misalnya, fitting lurus dan setelan 90 derajat dapat menghasilkan sangat berbeda geometri routing dalam rak server.

Dimana ruang dibatasi, memilih orientasi pas yang sesuai dapat membantu mengurangi pengendalian yang tidak perlu dan panjang selang.

Hindari Memaksa Hose Ke Posisi

fitting harus memungkinkan selang untuk mencapai sambungan tanpa kekuatan yang berlebihan.

Jika selang perlu ditarik, memutar atau tajam membungkuk untuk mencapai pas, geometri koneksi harus dipertimbangkan kembali.

Memaksa perakitan ke posisi dapat membuat beban mekanis yang masih ada selama operasi.

Lihat Mengapa Fleksibilitas Matters di AI Server Racks.

Metode Segel

Tipe koneksi berbeda memakai mekanisme menyegel yang berbeda.

Tergantung pada desain pas, menyegel mungkin mengandalkan segel elastomer, gasket, O- ring, threaded sealing metode atau antarmuka direkayasa lain.

Bahan segel harus kompatibel dengan pendingin dan suhu operasi.

Selama perakitan, segel juga harus dipasang sesuai dengan persyaratan produsen yang berlaku.

21 Pilihan Materi untuk Fittings

Bahan yang pas harus dipilih menurut lingkungan aplikasi.

Pertimbangan potensial termasuk:

• Kompabilitas pendingin
• Resistensi korosi
• Temperatur
• Tekanan
• Kekuatan mekanis
• Berat
• Syarat instalasi

Bahan yang pas juga harus dievaluasi bersama dengan selang dan komponen basah lainnya.

22.

Koneksi yang dapat diandalkan memerlukan retensi mekanik yang cukup antara selang dan pas.

Metode penahanan yang tepat tergantung pada selang dan desain yang pas.

Insinyur harus menghindari mengasumsikan bahwa penjepit generik, duri atau pas akan memberikan retensi yang diperlukan hanya karena dimensi nominal tampak kompatibel.

Koneksi selesai harus mengikuti persyaratan perakitan produsen.

23.

Cairan lapisan ganda cairan selang dapat mengandung tabung dalam, lapisan penguatan dan penutup luar.

The fitting perlu untuk terlibat dengan struktur selang yang tepat tanpa mengorbankan hambatan cairan atau penguatan.

Ini adalah salah satu alasan mengapa seleksi yang cocok harus didasarkan pada konstruksi selang yang sebenarnya daripada hanya ukuran selang nominal.

Pilihan yang tepat untuk Rumah EPDM

Selang EPDM digunakan dalam berbagai air berbasis dan aplikasi manajemen termal.

Ketika memilih fitting untuk selang pendingin cair EPDM, insinyur harus memverifikasi kompatibilitas dimensi, kompatibilitas pendingin, jangkauan suhu dan metode perakitan yang diperlukan.

Untuk pertimbangan EPDM- spesifik, lihat EPDM Liquid Cooling Hose: Aplikasi, Manfaat dan Faktor Seleksi.

25. / Pilihan cocok untuk Simkon Hoses.

Selang silikon bernilai pada banyak aplikasi untuk karakteristik fleksibel dan suhu mereka.

Namun, desain pas masih perlu untuk mencocokkan dimensi selang dan kondisi operasi.

Perhatian khusus harus dibayar untuk metode penahanan mekanis dan persyaratan instalasi.

Lihat Silikon Liquid Memasak Hose: Key Advantations and Limitation.

Pilihan yang tepat untuk PTFE dan PFA Hoses

PTFE dan selang PFA adalah solusi berbasis fluoropolymer yang mungkin dipilih di mana resistensi kimia dan suhu tertentu atau kebutuhan kebersihan sangat penting.

Sistem yang pas harus kompatibel dengan karakteristik konstruksi dan dimensi dari selang fluoropolymer terpilih.

Untuk perbandingan bahan, lihat Apa bedanya?.

Gangguan untuk CDU-to-Rack Connections

CDU- to-rack koneksi mungkin memerlukan fitting yang menggabungkan kemampuan aliran yang cukup dengan akses layanan praktis.

Geometri koneksi harus mendukung routing selang dimaksudkan sementara menghindari tikungan yang tidak perlu dan muatan mekanik yang berlebihan.

Untuk sirkuit pendingin yang lebih besar, fitting juga harus dievaluasi sebagai bagian dari total perhitungan tekanan-kehilangan.

Lihat CDU ke Rack Connections: Designated Reliable Liquid Cooling Hose Assemblies untuk AI Data Centers.

Pengaruh untuk Tertinggi-Density AI Server Memasak

Server GPU berkepadatan-tinggi dapat memerlukan banyak koneksi cairan di daerah padat.

Dalam aplikasi ini, pemilihan yang pas harus mempertimbangkan tidak hanya tekanan dan aliran tetapi juga akses fisik dan selang routing.

Pemasok kompak dapat mengurangi ruang instalasi, tapi jalur aliran internal dan karakteristik koneksi masih perlu untuk memenuhi persyaratan hidrolik.

Lihat Bagaimana memilih Hose Pendingin Cairan Kanan untuk Servers AI Tertinggi-Density.

Dua puluh sembilan.

Kesalahan Umum	Masalah Potensi
Memilih dengan ukuran nominal saja	Dimensi selang sebenarnya mungkin tidak cocok
Mengabaikan kompatibilitas pendingin	Material atau menyegel masalah
Mengabaikan rating tekanan yang pas	Koneksi mungkin tidak memenuhi persyaratan sistem
Menggunakan koneksi terbatas yang tidak perlu	Kehilangan tekanan tambahan
Mengabaikan izin instalasi	Perakitan atau pemeliharaan yang sulit
Memaksa alignmen selang	Tambahan tekanan mekanis
Menggunakan metode perakitan yang tidak kompatibel	Kurangi ketergantungan koneksi

30.

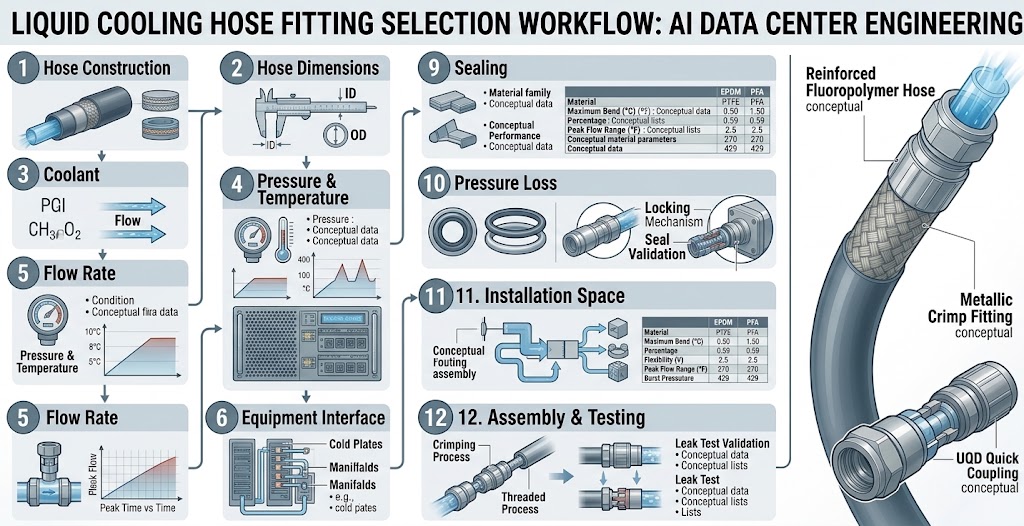

Sebuah proses rekayasa praktis dapat diselenggarakan sebagai berikut:

31 Bagaimana Spesifikasikan Cair Cooling Hose fitting

Ketika meminta perakitan selang pas atau lengkap dari pemasok, insinyur harus memberikan cukup informasi untuk menghindari asumsi.

Spesifikasi berguna mungkin termasuk:

• Model hidung
• Hose inside diameter
• Hosa diameter luar
• Pendingin
• Tekanan operasi
• Suhu operasi
• Laju aliran yang diperlukan
• Standar koneksi
• Sesuai orientasi
• Panjang selang yang diperlukan
• Persyaratan UQD, jika dapat diterapkan
• Pengujian persyaratan

Informasi ini memungkinkan selang dan pas untuk dievaluasi sebagai perakitan lengkap.

32.

CJAN menyediakan solusi pendinginan cairan fleksibel untuk aplikasi manajemen termal di mana bahan selang, konstruksi dan persyaratan koneksi perlu dipertimbangkan bersama-sama.

The Pendingin Cairan CJAN Jangkauan aplikasi mencakup solusi bagi sistem pendingin yang digunakan dalam lingkungan pengelolaan suhu.

Produk selang Relevan termasuk LCH, LCH-SD dan LCH- SDS.

Untuk perakitan selang lengkap, seleksi yang pas harus didasarkan pada pendingin yang sebenarnya, aliran, tekanan, suhu, konstruksi selang, antarmuka koneksi dan lingkungan instalasi.

Kesimpulan

Memilih selang pendingin cairan bukan hanya masalah pencocokan dua ukuran koneksi nominal.

Pemasangan harus bekerja dengan konstruksi selang dan sistem pendingin lengkap semua kebutuhan instalasi semua perlu dipertimbangkan.

Untuk pusat data AI dan server GPU kepadatan tinggi, pendekatan yang paling dapat diandalkan adalah untuk mengobati selang dan pas sebagai satu perakitan rekayasa.

Ketika faktor-faktor ini dievaluasi bersama-sama, hubungan yang dihasilkan dapat lebih mudah untuk memasang, mempertahankan dan mengintegrasikan ke dalam sistem pendingin cairan keseluruhan.

Untuk informasi lebih lanjut tentang cairan pendingin solusi selang, kunjungi Pendingin Cairan CJAN halaman aplikasi.
