Pemandian Cair Hose Konstruksi: Tabung Inner, Pengungsi dan Sampul Dieksplained

Selang pendinginan cair mungkin terlihat seperti komponen fleksibel tunggal, tapi kinerjanya tergantung pada bagaimana bahan dan lapisan strukturnya bekerja bersama. Tabung dalam kontak pendingin, penguatan pendukung mekanis, dan penutup luar melindungi selang dari lingkungan sekitarnya. Untuk pusat data AI sistem pendingin, pemahaman fungsi ini membantu insinyur menentukan selang sesuai kondisi operasi daripada penampilan atau nama material saja.

Ketika kepadatan listrik server meningkat, sistem pendingin cair harus bergerak dengan normal melalui instalasi kompak dan semakin kompleks. Huses mungkin menghubungkan unit distribusi pendingin (CDUs), manifold, tingkat sistem distribusi dan server yang dingin. Setiap bagian dapat memiliki persyaratan yang berbeda untuk tekanan, aliran, suhu, fleksibel dan akses pemeliharaan.

Memilih selang mengandung lebih dari memilih EPDM, silikon, PTFA atau PFA. Konstruksi lengkap penting. Tabung dalam dalam tidak dapat mengimbangi kinerja mekanis yang tidak memadai, dan sampul luar yang tahan lama tidak dapat membuat bahan kontak yang tidak sesuai yang kompatibel dengan pendingin.

Apa itu Konstruksi Pendingin Cairan?

Konstruksi selang pendingin cair menjelaskan pengaturan bahan dan lapisan struktural yang digunakan untuk membuat selang selesai. Tergantung pada desain produk, selang mungkin memiliki dinding lapisan tunggal atau struktur multilayer menggabungkan tabung kontak-fluiding, penguatan dan penutup pelindung eksternal.

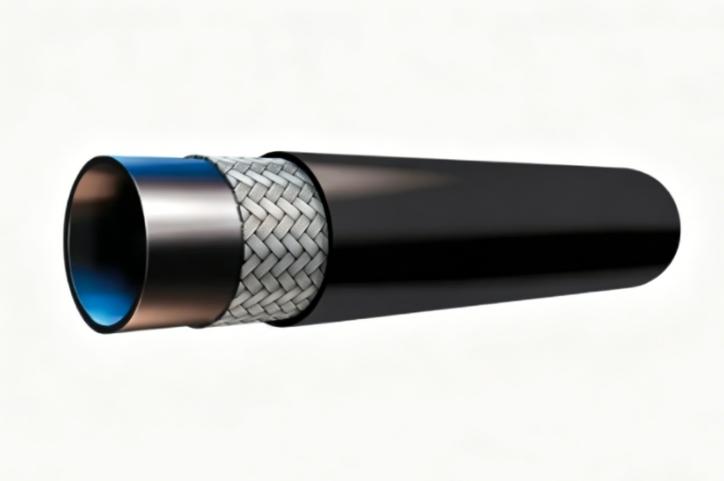

Ini adalah representasi konseptual dari selang yang diperkuat, bukan bagian dari setiap produk. Konstruksi aktual bervariasi. Beberapa desain mungkin menggunakan lapisan tambahan, penguatan tekstil, kabel tertanam atau fitur struktural lainnya.

2.

Tabung dalam membentuk permukaan internal selang dan langsung berhubungan dengan cairan sirkulasi. Materi dan kondisi mempengaruhi kompatibilitas pendingin, kebersihan dan stabilitas jangka panjang.

Kompabilitas 2,1 Pendingin

Sistem pendingin cair dapat menggunakan air, campuran air glikol atau formulasikan secara khusus cairan perpindahan heat- perbedaan dalam konsentrasi, tambahan dan suhu operasi dapat mempengaruhi kompatibilitas bahkan ketika dua cairan tampak sama.

Sebelum memilih bahan tabung dalam, mengidentifikasi formulasi pendingin dan meninjau informasi kompatibilitas produsen selang.

Pilihan material umum 2.2

EPDM, silikon, PTFE dan PFA digunakan dalam aplikasi selang yang berbeda, tapi tidak ada bahan tunggal secara otomatis cocok untuk setiap sistem pendingin cairan.

Ini adalah pertimbangan teknik umum, bukan peringkat universal material pilihan akhir harus didasarkan pada konstruksi selang lengkap dan kondisi di mana itu akan beroperasi.

2,3 Kebersihan dan stabilitas cairan

Permukaan kontak fluid harus cocok untuk kebutuhan kebersihan sistem. Pemilihan bahan, manufaktur, kemasan, penyimpanan, dan instalasi semua dapat mempengaruhi kebersihan sirkuit yang komplit.

Jika sebuah proyek memiliki batas kontaminasi tertentu, mendefinisikan mereka secara eksplisit dan mengkonfirmasi bagaimana perakitan selang selesai akan memenuhi syarat. Jangan asumsikan bahwa nama polimer saja menetapkan kepatuhan dengan persyaratan kebersihan.

Diameter dalam 2.4 dan aliran

Diameter dalam menentukan daerah aliran yang tersedia dan merupakan masukan penting untuk perhitungan hidrolik. Selang yang di bawah ini dapat meningkatkan tekanan kerugian pada laju aliran tertentu. Namun, meningkatkan diameter juga mempengaruhi seleksi, instalasi ruang dan keseluruhan sistem desain.

Membaca terkait: Cair Cooling Hose Inner Diameter vs Flow Rate:.

3.

Reinforcement digunakan dalam banyak selang fleksibel untuk membantu pembangunan menahan beban mekanis dan tekanan internal tergantung pada desain, mungkin menggunakan serat tekstil, kawat, atau elemen struktural lain. jenis, pengaturan dan pembuatan proses mempengaruhi perilaku selang selesai.

Kemampuan Tekanan 3.1

Tekanan internal menempatkan tekanan pada dinding selang fleksibel struktur penguatan yang cocok dapat membantu kontrol ekspansi dan mempertahankan geometri yang diinginkan namun, kemampuan tekanan tidak dapat ditentukan dari bahan penguatan saja

Peringkat selang selesai tergantung pada konstruksi lengkap, termasuk tabung dalam, dimensi, penguatan, kualitas manufaktur, ukuran selang dan suhu operasi.

Stabilitas 3.2 Dimensional

Selama operasi, selang mungkin mengalami perubahan tekanan, variasi suhu, pengendalian dan getaran.

3,3 Fleksibilitas dan radius tikungan

Reinforcement harus dicocokkan dengan instalasi yang dimaksudkan. Konstruksi yang dirancang untuk memenuhi persyaratan tekanan menuntut dapat berperilaku berbeda dari satu teroptimasi untuk routing fleksibel. Tujuannya adalah untuk memenuhi persyaratan mekanis ketika mempertahankan fleksibel yang diperlukan untuk instalasi dan pemeliharaan.

Huses harus dipasang dalam radius tikungan minimum produsen yang ditentukan. Mereka seharusnya tidak memutar atau dipaksa ke posisi untuk mengkompensasi komponen misaligned.

3.4 Textile and wire penguatan

Perbaikan tekstil dan kabel tertanam dapat memberikan kombinasi yang berbeda dari dukungan mekanis, fleksibel dan resistensi terhadap deformasi.

Membaca terkait: Bagaimana Hose Reinforcement Affects Liquid Cooling System Performance.

Penutup Luar: Perlindungan Terhadap Kondisi Eksternal

Sampul luar adalah lapisan pelindung eksternal pada konstruksi selang yang termasuk satu.

Abrasi dan penanganan 4.1

Selama instalasi dan pemeliharaan, selang mungkin datang ke kontak dengan kurung, panel dan komponen yang berdekatan. Penutup yang sesuai dapat membantu melawan pemakaian eksternal yang diharapkan. Ini tidak menghilangkan kebutuhan untuk menghindari tepi tajam, menggosok tidak terkendali atau berjalan selang yang tidak didukung.

Eksposur Lingkungan 4.2

Properti sampul yang diperlukan tergantung pada lingkungan sekitar. Faktor Relevan mungkin termasuk suhu, kelembaban, praktek pembersihan dan paparan minyak atau bahan kimia lain. kondisi ini harus disertakan dalam spesifikasi selang ketika mereka relevan dengan instalasi.

4.3 Flame- persyaratan kinerja

Beberapa proyek data center menyatakan persyaratan kinerja untuk bahan selang atau perakit. Jika suatu peringkat tertentu diperlukan, verifikasi produk yang tepat, konstruksi, dan dokumentasi tes yang bisa diterapkan. Deskripsi umum seperti "tahan api" seharusnya tidak menggantikan bukti bahwa produk yang dipilih memenuhi persyaratan proyek.

4.4 Penutup halus dan dikorupsi

Tergantung pada desain, selang mungkin memiliki eksterior halus, dikorupsi atau bertekstur. Geometri sampul dapat mempengaruhi penanganan dan perilaku instalasi. Pilihan yang benar harus dinilai bersama radius tikungan, izin yang tersedia, kebutuhan inspeksi dan bimbingan produsen.

Bagaimana Tiga Lapisan Kerja Bersama

Tabung dalam, penguatan dan penutup luar melakukan fungsi yang berbeda, tapi selang selesai tergantung pada interaksi mereka. Memilih satu lapisan dalam isolasi dapat mengabaikan keterbatasan penting di tempat lain dalam konstruksi.

Tabung dalam yang kompatibel tidak menjamin tekanan kerja yang diperlukan. Penguatan kuat tidak memperbaiki bahan kontak yang tidak sesuai. Penutup yang tahan lama tidak menghilangkan kebutuhan untuk routing dan dukungan yang tepat.

Mengapa Hose Konstruksi Matters di Pusat Data AI

Infrastruktur pendingin cair dapat termasuk CDU-to- manifold- to- rak koneksi dan selang melayani komponen pendingin tingkat server-. Kondisional mungkin berbeda antara lokasi, sehingga konstruksi tunggal tidak boleh diasumsikan sesuai dengan setiap bagian dari sistem.

Operasi 6.1 Melanjutkan

Sirkuit pendingin dapat beroperasi untuk periode yang panjang. Insinyur harus menilai selang terhadap kondisi operasi yang diharapkan dari waktu ke waktu, tidak hanya selama penguasaan awal. Tekanan bersepeda, variasi suhu dan penuaan material mungkin relevan tergantung pada sistem.

Ruang instalasi 6.2 Terbatas

Server dan layout rak dapat membatasi ruang routing. Selang yang dipilih harus cocok tanpa melanggar radius tikungan minimum, menempatkan beban yang tidak perlu pada koneksi atau memblokir akses pemeliharaan.

6,3 Hidrolik kinerja

Konstruksi hidung hanya satu faktor dalam kinerja hidrolik diameter dalam, panjang selang, properti pendingin, tingkat aliran, tikungan, fitting dan kopling semua berkontribusi kehilangan tekanan dari jalur aliran lengkap.

Membaca terkait: Bagaimana Panjang Hose Mempengaruhi Tekanan Drop dalam Sistem Pendingin Cair.

6.4 Fittings dan koneksi UQD

Hose berakhir harus kompatibel dengan ukuran yang ditentukan dan koneksi UQD. Dimensi koneksi, metode menyegel, prosedur perakitan dan beban mekanis harus dinilai bersama konstruksi selang. Selang seharusnya tidak dipaksa untuk keselarasan dengan cocok melalui pengendalian berlebihan atau memutar.

Kesalahan umum saat Evaluasi Konstruksi Hose

• Memilih dengan nama polimer saja. EPDM, silikon, PTFE atau PFA tidak sepenuhnya mendefinisikan kemampuan selang selesai.
• Dengan asumsi penguatan lebih selalu lebih baik. Pengembalian harus seimbang terhadap fleksibel, dimensi dan persyaratan routing.
• Mengabaikan penutup luar. Abrasi, praktek pembersihan dan paparan lingkungan dapat menjadi masalah bahkan ketika tabung bagian dalam cocok.
• Menggunakan tekanan ledakan sebagai target operasi. Tekanan kerja harus didasarkan pada rating produsen dan persyaratan keselamatan yang berlaku.
• Efek suhu yang berlebihan. Tingkat tekanan dan perilaku material mungkin berubah dengan suhu operasi.
• Mengukur selang terpisah dari fitting. Perakitan lengkap harus memenuhi persyaratan selang, konektor dan penyegel komponen bersama-sama.
• Mengabaikan routing dan layanan akses. Selang yang cocok masih bisa dipasang dengan benar jika rusak, bengkok, membentang atau sulit diperiksa.

8 Bagaimana Spesifikasikan Hak Cairan Memasak Hose Konstruksi

Spesifikasi berguna memberikan informasi yang cukup bagi pemasok untuk menilai perakitan selang lengkap daripada membuat asumsi berdasarkan nama material atau diameter nominal.

9.

CJAN Fluid Technology menyediakan solusi selang untuk penanganan cairan industri dan aplikasi pendinginan cair.

Kunjungi Halaman aplikasi pendingin CJAN untuk informasi aplikasi yang relevan, dan meninjau dokumentasi produk yang sesuai sebelum menyatakan selang untuk sistem tertentu.
