Apa Key Requitment untuk AI Data Center Cair Cooling Hoses?

Pendinginan cair menjadi bagian yang semakin penting dari infrastruktur AI kepadatan tinggi.

Ketika server GPU menjadi lebih kuat, sistem pendingin perlu menghilangkan panas yang lebih besar melalui sirkuit pendingin terkontrol piring dingin, manifold, CDUs, fittings, UQD dan hoses semua menjadi bagian dari sistem manajemen termal.

Di antara komponen ini, cairan pendingin selang menyediakan koneksi fleksibel antara komponen tetap.

Kedengarannya sederhana, tapi pusat data AI pendingin selang harus memenuhi beberapa persyaratan pada saat yang sama.

Artikel ini menjelaskan para insinyur persyaratan utama harus mempertimbangkan ketika mengevaluasi selang pendingin cairan untuk aplikasi pusat data AI.

Persyaratan Pertama: Kompatibilitas Pendingin

Permukaan dalam selang terus-menerus terkena pendingin beredar.

Untuk alasan itu, kompatibilitas pendingin harus menjadi salah satu parameter pertama yang dipertimbangkan selama seleksi selang.

Hal ini tidak cukup untuk menggambarkan pendingin hanya sebagai "air berbasis".

Sistem pendingin yang berbeda dapat menggunakan rumus yang berbeda, tambahan dan konsentrasi. bahan selang harus dievaluasi terhadap kimia pendingin aktual yang digunakan dalam sistem.

Pertimbangan penting dapat termasuk:

• Komposisi pendingin
• Konsentrasi air
• Glycol atau tambahan lainnya
• Eksposur jangka panjang
• Suhu operasi
• Potensi pembengkakan material atau degradasi

Tekanan Kability Harus Cocok Sistem

Cairan pendingin loop beroperasi di bawah tekanan selang itu harus menahan tekanan yang dihasilkan oleh pompa dan resistensi hidrolik dari sistem lengkap.

Insinyur biasanya perlu membedakan antara beberapa nilai tekanan:

• Tekanan kerja normal
• Tekanan kerja maksimum
• Tekanan selama kondisi startup atau transient
• Tekanan tes

Selang yang dipilih hanya menurut tekanan operasi normal yang mungkin tidak memberikan cukup margin untuk lingkungan operasi lengkap.

Persyaratan tekanan akhir harus ditentukan dari desain sistem yang sebenarnya.

Tingkat Lipatan Adalah Masukan Desain Kritis

Selang harus menyediakan jalur aliran yang memadai untuk aliran pendingin yang diperlukan.

Persyaratan arus pada akhirnya berhubungan dengan jumlah panas yang perlu dihapus.

Hubungan ini mengapa seleksi selang harus dimulai dengan sistem kebutuhan hidrolik daripada dimulai dengan ukuran selang yang tersedia.

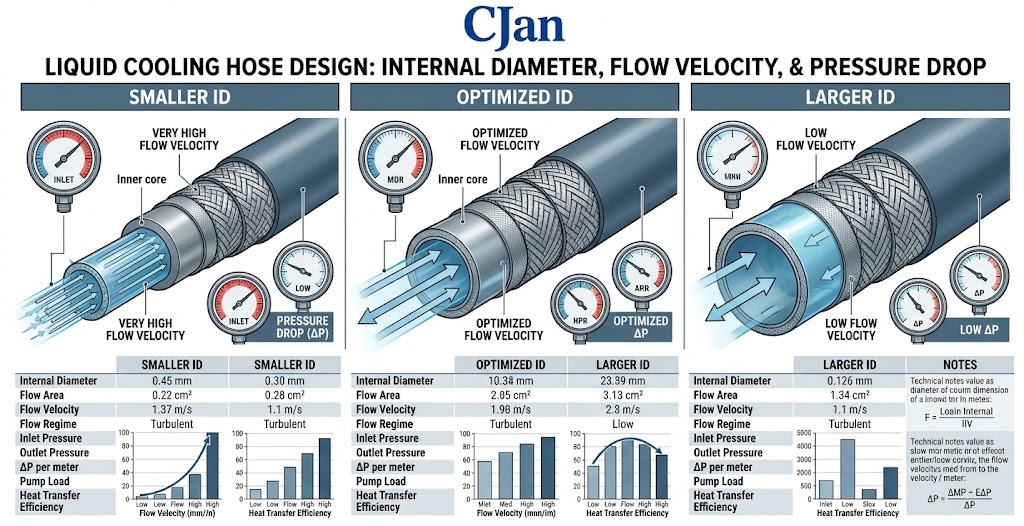

Diameter Internal Mempengaruhi Kinerja Hidrolik

Diameter internal selang langsung menentukan daerah aliran yang tersedia.

Untuk laju aliran yang sama, diameter internal yang lebih kecil biasanya menghasilkan kecepatan cairan yang lebih tinggi dan hambatan hidrolik yang lebih besar.

Di sisi lain, selang yang tidak perlu besar dapat menciptakan masalah mekanis dan instalasi.

Hose ID Decision	Efek Potensi
Terlalu kecil	Kecepatan aliran tinggi dan penurunan tekanan
Ukuran tepat	Dibalanced flow dan instalasi persyaratan
Terlalu besar	Lebih banyak ruang, lebih besar fitting dan berpotensi biaya yang lebih tinggi

Tujuannya bukan untuk memilih selang yang terbesar. Tujuannya adalah memilih diameter internal yang sesuai untuk aliran yang diperlukan dan tekankan anggaran.

Tekanan penurunan harus dianggap sebagai bagian dari Sistem

Sebuah selang tidak beroperasi secara independen dari komponen hidrolik lainnya.

Lingkaran pendinginan lengkap dapat berisi kehilangan tekanan dari:

• Cairan selang pendingin
• Kesalahan
• UQDs
• Manifold
• Piring dingin
• Katup
• Pembatasan aliran lain

Penurunan tekanan total menentukan tekanan yang diperlukan pompa pada laju aliran yang diperlukan.

Untuk alasan ini, selang pendinginan cair harus dievaluasi menggunakan pressure-drop data pada laju aliran yang didefinisikan setiap kali data tersebut diperlukan untuk desain sistem.

6, Suhu Perlawanan Lebih dari Suhu Maksimum Nomor

Sebuah selang pendingin cair dapat mengalami perubahan suhu selama operasi.

Kondisi suhu dapat dipengaruhi oleh:

• beban kerja GPU
• Suhu pasokan pendingin
• Suhu kembali
• Kondisi fasilitas
• Startup dan matikan
• Prosedur pemeliharaan

Insinyur harus mempertimbangkan kisaran suhu operasi lengkap daripada melihat hanya pada suhu maksimum.

Perubahan suhu berulang mungkin juga relevan ketika mengevaluasi kinerja jangka panjang.

Fleksibilitas adalah keuntungan utama Hose Connections

Tidak seperti tabung kaku, selang fleksibel dapat mengakomodasi routing kompleks di dalam rak server.

Hal ini sangat berguna ketika koneksi pendinginan harus berpindah:

• trays GPU
• Piring dingin
• Manifold
• Struktur rack
• Komponen daya
• Kabel elektrik

Namun, fleksibilitas tidak boleh bingung dengan kemampuan pengendalian terbatas.

Selang masih perlu beroperasi dalam radius tikungan tertentu.

Radius Bend Minimum Melindungi Path Pendingin

Ketika selang dibengkokkan terlalu erat, bagian dalamnya bisa menjadi terdistorsi.

Hal ini dapat mempengaruhi aliran dan meningkatkan tekanan mekanis.

Pengendalian berlebihan juga dapat mentransfer muatan tambahan ke koneksi UQD.

Untuk rak AI berkepadatan tinggi, ini harus dipertimbangkan selama tata letak mekanis daripada setelah perangkat keras telah dipasang.

Perbaikan Dapat Meningkatkan Kemampuan Mekanik

Beberapa selang pendingin cair menggunakan lapisan penguatan untuk meningkatkan kinerja mekanis.

Tergantung pada desain selang, penguatan dapat membantu mendukung:

• Tekanan resistensi
• Stabilitas dimensi
• Daya tahan mekanis
• Perlawanan untuk deformasi

Konstruksi penguatan perlu dievaluasi bersama dengan tabung batin dan lapisan pelindung luar.

Selang diperkuat tidak secara otomatis cocok untuk setiap aplikasi. Konstruksi yang sebenarnya perlu mencocokkan tekanan yang diperlukan, fleksibel, dan kondisi instalasi.

10.

Tabung dalam adalah bagian dari selang yang langsung kontak pendingin.

Perannya sangat mendasar untuk ketergantungan sirkuit pendingin.

Karakter penting dapat termasuk:

• Kompabilitas kimia
• Resistensi suhu
• Stabilitas dimensi
• Daya tahan jangka panjang
• Resistance to fluid-related degradasi

Seleksi material harus selalu didasarkan pada lingkungan aplikasi yang sebenarnya.

Lapisan Luar Memiliki Tugas yang Berbeda

Lapisan luar tidak biasanya menghubungi pendingin. Fungsi nya berhubungan dengan lingkungan sekitarnya.

Tergantung pada aplikasi, lapisan luar mungkin perlu mentolerir:

• Kontak mekanis
• Abrasi
• Penanganan instalasi
• Paparan lingkungan
• Pergerakan ulang

Inilah sebabnya mengapa konstruksi selang perlu dievaluasi sebagai perakitan lengkap daripada dengan melihat hanya pada bahan tabung dalam.

12.

Sebuah selang yang cocok secara teknis masih tidak dapat berfungsi dengan baik jika koneksinya tidak cocok dengan komponen sekitarnya.

Perakitan selang dapat antarmuka dengan:

• Piring dingin
• Manifold
• CDUS
• Kesalahan
• UQDs
• Modul pendingin server

Insinyur harus menentukan konfigurasi koneksi sebelum menyelesaikan perakitan selang.

13.

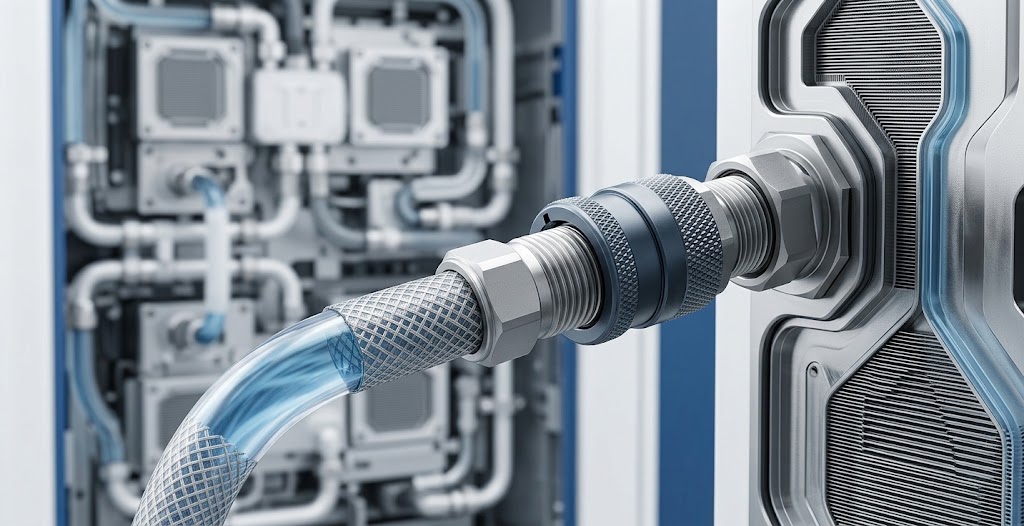

UQD dapat membuat sambungan pendingin cair lebih mudah untuk melayani.

Dalam lingkungan server AI, akses pemeliharaan dapat menjadi bagian penting dari desain sistem.

Perakitan selang seharusnya kompatibel dengan UQD terpilih dalam hal:

• Ukuran koneksi
• Tipe koneksi
• Rating tekanan
• Jangkauan suhu
• Kompabilitas pendingin
• Persyaratan arus
• Ruang instalasi

UQD sendiri juga dapat memperkenalkan penurunan tekanan, sehingga koneksi harus dievaluasi secara hidrolik dan mekanis.

14 Resistance Leak Is a Fundamental Requirement

Dalam pendinginan cair, kontrol kebocoran adalah bagian penting dari ketergantungan sistem.

Potensi titik kebocoran dapat eksis di:

• Tubuh hidung
• Kesalahan
• Koneksi sempit
• Koneksi UQD
• Antarmuka manifold
• Antarmuka piring dingin

Ini berarti bahwa pengujian hanya tabung selang mungkin tidak cukup.

Rangkaian selang lengkap harus dievaluasi ketika aplikasi memerlukan kinerja kebocoran yang didefinisikan.

Mechanical Stress Around the Fenting

Satu kesalahan umum dalam instalasi selang adalah berkonsentrasi pengendalian berlebihan atau menarik kekuatan dekat pas.

Selang mungkin terlihat fleksibel, tetapi daerah koneksi dapat menjadi titik konsentrasi stres mekanis.

Latihan instalasi yang baik harus dihindari:

• Pengendalian tajam segera di belakang fitting
• Memutar selang selama instalasi
• Menarik aksial berlebihan
• Dipaksa tidak saligment

Jalur routing halus biasanya menyediakan lingkungan koneksi yang lebih handal.

16. Panjang Hose Should Be Designed, Not Guessed

Panjang hidung mempengaruhi baik instalasi dan kinerja hidrolik.

Selang yang terlalu pendek dapat menciptakan ketegangan.

Sebuah selang yang terlalu panjang dapat memperkenalkan penurunan tekanan yang tidak perlu dan routing kompleksitas.

Panjang yang diperlukan seharusnya mengijinkan untuk:

• Routing benar
• Radius bengkok minimum
• Pergerakan peralatan
• Toleransi instalasi
• Akses perbaikan

Hose Weight Can Matter in Dese Systems

Dalam satu koneksi, berat selang mungkin tampak tidak signifikan.

Pada skala rak, bagaimanapun, beberapa selang, fitting dan koneksi dapat menambahkan.

Berat dapat menjadi relevan ketika merancang:

• Modul pendingin server
• Pengaitan manifold
• Infrastruktur Rack
• Perakit layanan bergerak

Tujuannya adalah untuk mencapai kinerja mekanik yang diperlukan tanpa jumlah yang tidak perlu.

Kebersihan bisa jadi penting

Sistem pendingin mungkin memiliki kebutuhan kebersihan yang berbeda tergantung pada aplikasi.

Untuk beberapa sistem, insinyur mungkin peduli tentang:

• kontaminasi internal
• Generasi pecahan
• Memproduksi resiiuran
• Fluid kebersihan

Tingkat kebersihan yang diperlukan harus didefinisikan oleh sistem pendingin daripada diasumsikan identik untuk setiap aplikasi pusat data.

Permeation Hose Can Be Relevant

Beberapa cairan dapat berinteraksi dengan bahan polimerik selama periode panjang.

Tergantung pada pendingin dan aplikasi, insinyur mungkin mempertimbangkan permeasi dan jangka panjang stabilitas material.

Ini sangat relevan ketika komposisi pendingin perlu tetap stabil selama periode layanan yang diperpanjang.

Pentingnya permeasi tergantung pada material, pendingin dan arsitektur sistem.

20 Temperatur dan Tekanan Harus Dipertimbangkan Bersama

Kemampuan tekanan tidak selalu independen dari suhu.

Untuk selang polimeric, tekanan allocable dapat berubah sebagai perubahan suhu.

Oleh karena itu, insinyur tidak boleh secara otomatis berasumsi bahwa tekanan maksimum terdaftar pada satu suhu tetap valid di seluruh kisaran suhu operasi.

21.

Beberapa keluarga material selang dapat dipertimbangkan untuk aplikasi pendingin cair.

Keluarga Bahan	Konsistensi Tipe
EPDM	Biasanya dipertimbangkan untuk aplikasi pendingin berbasis air di mana fleksibel dan daya tahan diperlukan.
Silicone	Sering dianggap di mana fleksibel dan suhu kemampuan yang penting.
Fluoropolymers	Dianggap di mana kompatibilitas kimia khusus atau kebutuhan kebersihan sangat penting.
elastomer buatan lainnya	Dipilih sesuai dengan pendingin tertentu, tekanan, suhu dan persyaratan mekanis.

Tidak ada "terbaik" universal pendingin bahan selang.

Bahan yang sesuai tergantung pada kondisi sistem yang sebenarnya.

Mengapa AI Data Centers Perlu Lebih Dari Hose Industri Generik

Selang industri mungkin mampu membawa cairan, tapi pendingin server AI memperkenalkan persyaratan tambahan.

Selang mungkin perlu bekerja di dalam rak kompak sementara menjaga aliran terkendali dan dapat diandalkan atas siklus pemeliharaan berulang.

Desain ini mungkin juga melibatkan integrasi dekat dengan pelat dingin, manifold dan UQDs.

Untuk alasan itu, pelamar - khusus desain selang dapat lebih berguna daripada hanya memilih selang industri generik berdasarkan tekanan nominal.

Apa yang harus diperiksa sebelum melakukan Ordering?

Sebuah pra- order praktis checklist dapat mencakup:

Parameter	Pertanyaan untuk Konfirmasi
Pendingin	Rumus pendingin apa yang akan digunakan?
Flow	Berapa harga yang diperlukan?
Tekanan	Apa tekanan normal dan maksimum?
Temperatur	Berapa suhu operasinya?
ID Hose	Apa diameter internal diperlukan?
Radius Bend	Apa ruang routing yang tersedia?
Panjang	Apa panjang selang selesai diperlukan?
Koneksi	Yang cocok dan konfigurasi UQD diperlukan?
Lingkungan	Apa kondisi mekanis dan instalasi berlaku?

24. "The Last Hose Assembly Matters"

Dalam banyak aplikasi, selang selang hanya satu bagian dari perakitan akhir.

Hasil akhir mungkin termasuk:

• Hosa
• Kesalahan
• Koneksi sempit
• UQDs
• Komponen proteksi

Perakitan terakhir harus dievaluasi sebagai unit lengkap ketika keandalan, kebocoran dan kinerja hidrolik sangat penting.

Testing Haruskah Reflect Aplikasi Real

Tes kebutuhan harus didasarkan pada kondisi sistem yang sebenarnya.

Tergantung pada aplikasi, validasi dapat mencakup:

• Pengujian tekanan
• Pengujian kebocoran
• Pengujian aliran
• Test-drop
• Pengujian suhu
• Uji Fleksibilitas
• Pengujian siklus sambungan

Tujuannya bukan hanya untuk membuat laporan tes, tujuannya adalah untuk memastikan bahwa perakitan selang dilakukan dalam kondisi yang sebenarnya akan mengalaminya.

26. Kesalahan Hose umum

Beberapa kesalahan seleksi muncul berulang kali dalam proyek pendingin cair.

Memilih menurut Ukuran Sendiri

Selang yang secara fisik cocok dengan koneksi mungkin masih memiliki tekanan yang tidak cocok, suhu atau kompabilitas pendingin.

Memilih dengan Tekanan Maksimum Sendiri

Peringkat tekanan tinggi tidak menjamin kinerja aliran yang cocok, fleksibel atau kompabilitas pendingin.

Mengabaikan Tekanan UQD

UQD dapat menjadi batasan hidrolik yang signifikan tergantung pada desain internal dan aliran yang diperlukan.

Mengabaikan Radius Bend

Selang dapat lulus ujian bangku tapi menjadi bermasalah ketika dipaksa ke rak ketat instalasi.

Menggunakan Pendingin Tak Diverifikasi

Kompabilitas material harus diperiksa terhadap formula pendingin yang sebenarnya.

Hanya Pengujian Hose Tube

Pengcocokan akhir dan koneksi UQD dapat menjadi titik kebocoran kritis dan harus disertakan dalam validasi perakitan yang sesuai.

Bagaimana CJAN Pendekatan Cairan Memasak Hose Seleksi

CJAN menyediakan beberapa pilihan pendinginan cair untuk mengevaluasi persyaratan aplikasi yang berbeda, termasuk LCH, LCH-SD dan LCH- SDS.

Arus Hose Pendingin Cairan LCH Informasi produk tersedia pada situs CJAN:

Obat Pendingin CJAN LCH

Untuk aplikasi yang membutuhkan konstruksi yang berbeda, insinyur juga dapat meninjau produk selang pendingin cair CJAN terkait:

CJAN LCH-SD Pendingin Cairan Hose

"CJAN LCH-SDS Liquid Cooling Hose"

Sebagai gambaran dari solusi industri pendingin cair CJAN, kunjungi:

Solusi Pendingin CJAN

Pemilihan produk harus selalu dikonfirmasi terhadap spesifikasi terbaru dan pelanggan sebenarnya pendingin, tekanan, suhu, aliran dan kebutuhan koneksi.

Pilihan LCH Produk Harus Dimulai Dengan Kondisi Aplikasi

Alih-alih bertanya hanya "selang mana yang terbaik?", pertanyaan teknik yang lebih berguna adalah:

Pembangunan selang mana yang cocok untuk lingkaran pendingin tertentu?

Proses seleksi praktis dapat dimulai dengan informasi berikut:

Pendekatan ini mengurangi risiko memilih selang berdasarkan spesifikasi tunggal sambil menatap seluruh sistem.

29. Al Liquid Cooling Hose Selection Is a System Engineering Task

Selang yang paling cocok ditentukan oleh interaksi antara termal, hidrolik dan kebutuhan mekanis.

Sebuah hubungan yang disederhanakan dapat dinyatakan sebagai:

Mengubah satu parameter dapat mempengaruhi yang lain.

Sebagai contoh, meningkatkan aliran yang diperlukan dapat mempengaruhi diameter selang, penurunan tekanan dan seleksi UQD.

Mengubah pendingin mungkin membutuhkan bahan selang yang berbeda.

Mengubah tata letak rak mungkin memerlukan panjang selang yang berbeda atau radius tikungan.

30 Key Takeaway

Sebuah selang pendingin pusat data AI perlu melakukan lebih dari sekedar pendinginan transportasi.

Ia harus beroperasi dengan baik dalam lingkungan hidrolik, termal dan mekanis.

Persyaratan yang paling penting termasuk:

• Kompabilitas pendingin
• Kapasitas Flow
• Kemampuan tekanan
• Resistensi suhu
• Tepat diameter internal
• Mengontrol penurunan tekanan
• Fleksibilitas
• Radius bengkok minimum
• Daya tahan mekanis
• Kompabilitas koneksi
• Kompabilitas UQD
• Penampilan kebocoran

Ketika faktor-faktor ini dianggap bersama-sama, cairan pendingin selang menjadi bagian dari sistem manajemen termal yang direkayasa dengan benar bukan hanya pipa fleksibel.

Kesimpulan

AI data pusat cairan tempat pendinginan meningkatkan permintaan pada setiap komponen dari loop pendingin.

Selang ini menempati ruang fisik yang relatif kecil, tetapi menghubungkan komponen yang membuat sistem pendingin bekerja.

Pemilihan selang yang dapat diandalkan dimulai dengan aplikasi yang sebenarnya: pendingin, laju aliran, tekanan, suhu, ruang instalasi dan kebutuhan koneksi.

Keluarga produk LCH CJAN, LCH-SD dan LCH-SDS menyediakan pilihan untuk mengevaluasi kebutuhan selang pendingin cairan yang berbeda.

Untuk mempelajari lebih lanjut tentang produk LCH saat ini, kunjungi:

Obat Pendingin CJAN LCH

Untuk persyaratan proyek-spesifik, pendekatan yang paling berguna adalah untuk memberikan pendingin yang sebenarnya, aliran, tekanan, suhu, ukuran selang dan informasi koneksi sehingga konstruksi selang dapat dievaluasi terhadap sistem pendinginan lengkap.
