Bagaimana Panjang Hose Mempengaruhi Tekanan Drop dalam Sistem Pendingin Cair

Ketika insinyur merancang sistem pendingin cairan untuk pusat data AI, diameter selang dan tingkat tekanan sering menerima perhatian segera. Panjang hidung layak pertimbangan yang sama. Bahkan ketika dua selang memiliki diameter dan konstruksi internal yang sama, selang lebih lama biasanya menciptakan lebih banyak tekanan frictional kehilangan dalam kondisi operasi yang sebanding.

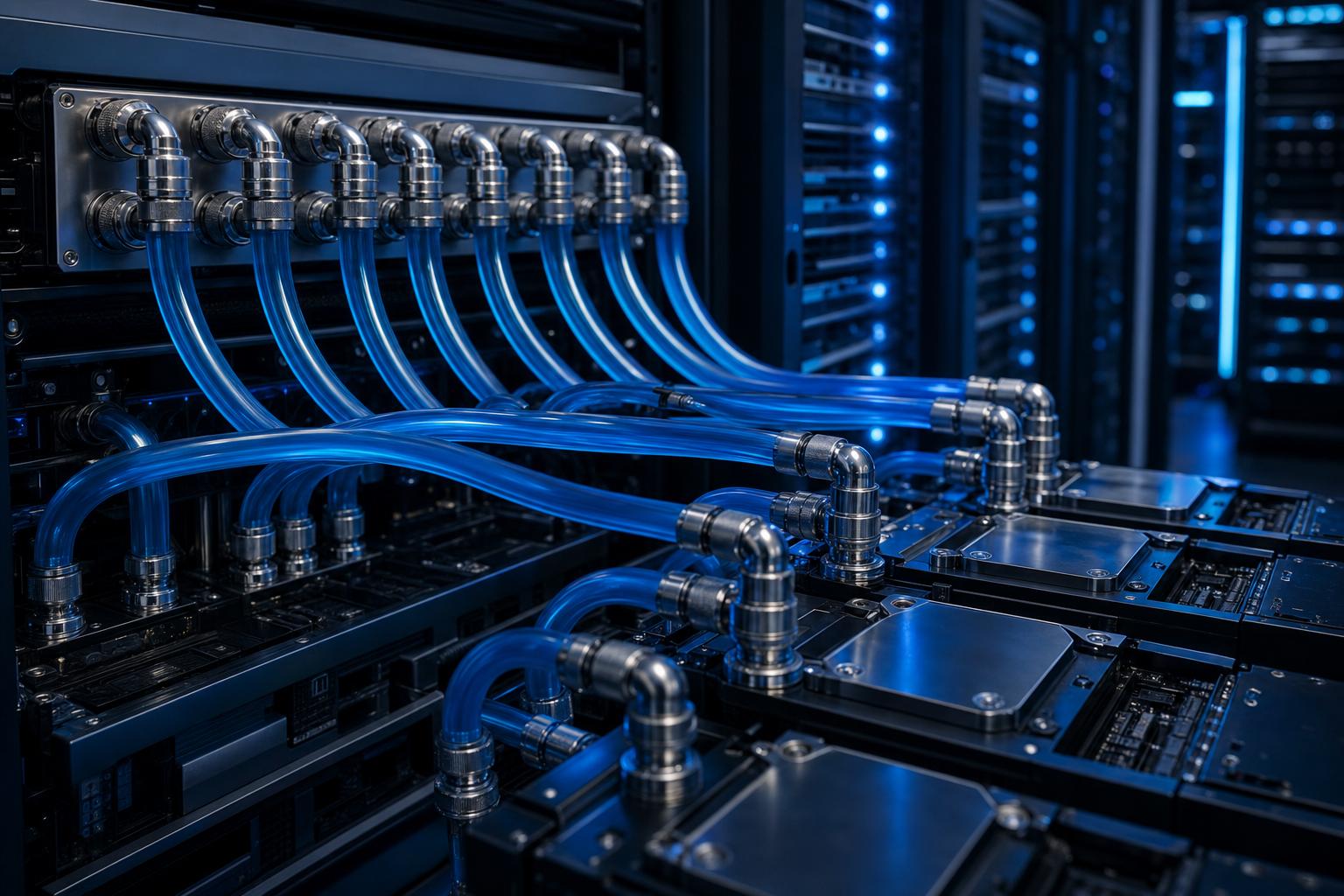

Hal ini penting dalam rak server AI, di mana selang fleksibel menghubungkan unit distribusi pendingin (CDUs), manifold, koneksi server dan piring dingin. Baik pasokan dan kembali baris berkontribusi ke resistensi hidrolik dari lingkaran pendinginan.

Mengurangi panjang selang yang tidak perlu dapat membantu mengendalikan penurunan tekanan.

Apa Tekanan Drop dalam Pendingin Cairan Hose?

Tekanan penurunan adalah penurunan tekanan cairan sebagai pendingin bergerak melalui selang atau komponen lain dalam sirkuit pendinginan.

Dalam umumnya pusat data AI sirkuit pendingin cair, jalur hidrolik mungkin termasuk:

Setiap komponen di sepanjang jalan ini dapat berkontribusi pada kehilangan tekanan total. panjang hidung adalah salah satu bagian dari masalah desain hidrolik yang lebih besar.

Kenapa Hose Long Affect Pressure Drop?

Sebagai pendingin bergerak melalui selang lurus, gesekan berkembang antara cairan dan dinding internal.

Untuk konstruksi selang yang sama, diameter internal, kondisi pendinginan dan aliran, selang lurus lebih lama umumnya menghasilkan penurunan tekanan frictional yang lebih besar daripada yang lebih pendek.

Hubungan yang disederhanakan ini berarti bahwa kehilangan tekanan pada selang singkat proporsional dengan panjang ketika kondisi yang relevan lainnya tidak berubah. Ini adalah prinsip perbandingan, bukan rumus perhitungan universal untuk setiap pendinginan dan rezim aliran.

Sebagai contoh, meningkatkan panjang perakitan selang dari 1 m sampai 2 m umumnya akan meningkatkan nya langsung gesekan selang kerugian di bawah kondisi yang berbeda tekanan yang tepat harus tetap ditentukan dari aktual laju aliran, ID selang, properti cairan dan data produsen atau perhitungan hidrolik tervalidasi.

3 Bagaimana panjang Hose Menghirup AI Data Center Memasak

Sistem pendingin data AI dapat menggunakan beberapa kelompok selang antara CDU, rak manifold dan komponen pendingin individual. Meskipun kehilangan tekanan dari satu selang mungkin terlihat sederhana, perlawanan gabungan dari sirkuit lengkap dapat menjadi penting.

Resistensi hidrolik berlebihan dapat meningkatkan tekanan pompa harus disediakan untuk mempertahankan aliran yang diperlukan. Jika pompa tidak dapat memberikan titik operasi yang diperlukan, aliran pendingin mungkin jatuh di bawah target desain sistem.

Konsekuensi potensial dari desain hidrolik yang tidak perlu terbatas termasuk:

• Lebih tinggi kebutuhan tekanan pompa.
• Kemungkinan konsumsi energi pompa yang lebih besar, tergantung kondisi operasi dan efisiensi pompa.
• Kurang margin hidrolik untuk fitting, UQDS dan piring dingin.
• Lebih sulit menyeimbangkan cabang pendingin paralel.
• Mengurangi fleksibel ketika sistem diperluas atau dikonfigurasi ulang.

Tujuannya adalah untuk tidak meminimalkan panjang selang pada biaya apapun.

Hose pendek vs. Hose Longer

Baik pilihan secara otomatis lebih baik dalam setiap instalasi. Panjang yang sesuai tergantung pada tata letak fisik, aliran yang diperlukan, tekanan-drop anggaran dan persyaratan pemeliharaan.

Bagaimana memperkirakan Tekanan Turun dari Panjang Hose

Untuk rekayasa awal, produsen pressure-drop data dapat berguna ketika cocok dengan yang dimaksudkan pendingin, laju aliran, suhu dan ukuran selang.

Jika produsen memberikan segera tekanan selang kerugian per panjang unit pada kondisi operasi yang relevan, yang perkiraan gesekan selang dapat diperkirakan sebagai berikut:

Dimana:

• ISP_selang adalah perkiraan segera-selang tekanan frictional drop.
• L adalah panjang selang.
• Tekanan kerugian per panjang unit adalah nilai yang diberikan untuk kondisi operasi yang bisa diterapkan.

Untuk ilustrasi saja, asumsikan sebuah produsen menyediakan nilai pressure dari batang 0.08 / m untuk selang tertentu pada laju aliran tertentu dan suhu pendingin.

Angka-angka ini hanya ilustratif, tidak diukur data produk CJAN. Kehilangan tekanan yang sebenarnya harus ditentukan menggunakan data yang dapat diterapkan pada selang yang dipilih, pendingin, suhu, laju aliran dan konfigurasi koneksi.

6.

Perbandingan panjang hanya berarti ketika kondisi penting lainnya sebanding. Beberapa variabel dapat mengubah hasil pressure-drop secara signifikan.

Diameter Internal

Diameter internal yang lebih kecil biasanya menghasilkan kecepatan pendingin yang lebih tinggi pada laju aliran yang sama dan dapat meningkatkan kehilangan tekanan fraksional. Dua selang panjang yang sama dengan sehingga dapat memiliki kinerja hidrolik yang berbeda secara substansial.

Baca lagi: Cair Cooling Hose Inner Diameter vs Flow Rate:.

Laju Pendingin Flow

Kehilangan tekanan biasanya meningkat sebagai peningkatan laju aliran. Hubungan yang tepat tergantung pada rezim aliran, properti cairan dan geometri selang. Tekanan-drop data harus diperiksa pada flow desain yang diperlukan daripada pada kondisi tes yang tidak berhubungan.

Baca lagi: Bagaimana Pilih Ukuran Cairan Kanan Memasak Hose untuk Senter Data AI.

Pendingin Viscosity dan Temperatur

Pendingin mempengaruhi daya tahan terhadap aliran karena viskositas dapat berubah dengan suhu, perhitungan harus menggunakan sifat cairan yang sesuai dengan kondisi operasi yang diharapkan.

Hose Construction

Bagian internal, toleransi dimensi dan konstruksi selang harus dikonfirmasi menggunakan spesifikasi produsen diameter luar Nominal saja tidak membangun kinerja hidrolik.

Batas dan Routing

Selang yang mengikuti rute yang rumit dapat mengalami kerugian lokal tambahan.

Baca lagi: Cair Cooling Hose Routing: Bagaimana Hindari Kinks dan Pengikatan Excessive.

7.

Panjang selang berlebihan tidak lebih dari peningkatan langsung gesekan selang.

• Selang tambahan mungkin memerlukan ruang untuk aliran udara, manajemen kabel atau akses layanan.
• Loose loops mungkin menghalangi akses ke komponen server terdekat.
• Perakit lebih lama dapat memerlukan dukungan tambahan untuk mempertahankan jalur routing teratur.
• Panjang selang lebih berarti volume pendingin yang lebih besar di dalam perakitan selang.
• Rute yang lebih panjang dapat memperkenalkan lebih banyak kesempatan untuk tikungan yang tidak perlu dan kontak dengan peralatan yang berdekatan.

Pertimbangan ini sangat relevan dalam rak-rak server berkepadatan tinggi, di mana servis dan dapat diprediksi routing materi bersama kinerja hidrolik.

Mengapa Hose sangat pendek juga bisa menjadi masalah

Mungkin masuk akal untuk membuat setiap selang sependek mungkin, dalam praktek, perakitan yang terlalu pendek dapat membuat stres mekanis bahkan jika dihitung segera tekanan selang kehilangan rendah.

Sebuah selang pendek berlebihan mungkin:

• Tarik pada fitting atau titik koneksi.
• Memaksa selang ke tikungan lebih ketat dari radius tikungan minimum yang ditentukan.
• Memperkenalkan torsi selama instalasi.
• Gerakan batasi ketika peralatan diinstal atau dihapus.
• Membuat pemeriksaan koneksi dan pengganti lebih sulit.

Panjang yang benar harus ditentukan dari jalur instalasi yang sebenarnya, tidak hanya dari jarak antara dua port koneksi.

Termasuk UQD Connections di Pressure-Drop Budget

Kopling UQD digunakan dalam sistem pendingin cair dimana koneksi mungkin perlu diputus untuk layanan atau penggantian peralatan.

Selang pendek tidak berarti secara otomatis rendah tekanan-drop perakitan jika UQD dipilih, fittings atau komponen lain membuat pembatasan substansial.

Ketika meninjau perakitan selang, evaluasi jalur aliran lengkap, termasuk:

• Panjang diameter dalam dan panjang.
• Geometri pas dan adaptor.
• Bagian aliran internal UQD.
• Manifold dan pembatasan katup.
• Cold- plate pressure-drop karakteristik.

Untuk bimbingan terkait, lihat Pendingin Cairan Hose Quick Disconnect: Bagaimana Pilih Kopling UQD untuk Server AI.

10.

Sebuah lingkaran pendinginan cair biasanya berisi jalur pasokan dan jalan kembali. Jika kedua jalur menggunakan perakitan selang fleksibel, keduanya berkontribusi terhadap resistensi hidrolik sistem.

Untuk alasan ini, menghitung penurunan tekanan hanya satu selang dapat meremehkan selang-terkait kerugian seluruh loop lengkap.

Dimana berlaku, insinyur juga harus mempertimbangkan cabang paralel, panjang selang yang berbeda dan variasi dalam karakteristik pressure- drop peralatan yang terhubung.

11. Bagaimana Optimasi Panjang Hose dalam Laju Server AI

Sebuah proses desain praktis harus menggabungkan perhitungan hidrolik dengan tinjauan instalasi fisik.

Langkah 1: Tentukan Flow Pendingin Yang Diperlukan

Determine tingkat aliran desain untuk sirkuit pendinginan atau cabang individu. Persyaratan harus datang dari desain sistem pendingin daripada diasumsikan nilai aliran universal.

Langkah 2: Konfirmasi Diameter Internal Hose

Periksa apakah ID yang dipilih mendukung aliran yang diperlukan dalam anggaran tekanan-drop yang tersedia.

Langkah 3: Peta Path Routing Actual

Mengidentifikasi lokasi koneksi, hambatan, rute kabel, pergerakan peralatan dan layanan akses sebelum menyelesaikan panjang selang.

Langkah 4: Periksa Radius Minimum Bend

Verifikasi bahwa rute yang diusulkan memenuhi produsen yang dinyatakan radius minimum tikungan dan tidak memperkenalkan kinks atau berlebihan mekanik stres.

Langkah 5: Sertakan Koneksi dan Pembatasan Lainnya

Akun untuk UQD, fitting, manifold, katup dan pelat dingin ketika memperkirakan kehilangan tekanan dari sirkuit lengkap.

Langkah 6: Verifikasi Majelis Lengkap

Di mana diperlukan, konfirmasi tekanan-drop kinerja di bawah aliran perwakilan dan kondisi pendingin. Konfirmasi peresmian harus juga alamat yang berlaku tekanan, kebocoran dan persyaratan operasi.

Nomor 12.

Kesalahan 1: Measuring Only the Straight- Line Distance

Rute fisik mungkin perlu untuk pergi sekitar peralatan, kurung atau komponen lain. Panjang hosa harus didasarkan pada jalur routing yang sebenarnya dan geometri koneksi.

Kesalahan 2: Mengabaikan Garis Kembali

Selang kembali juga berkontribusi resistensi hidrolik.

Kesalahan 3: Mengurangi Panjang Tanpa Memeriksa Radius Bend

Selang yang terlalu pendek mungkin akan dipaksa ke tikungan yang sangat ketat, berpotensi meningkatkan resistensi dan tekanan mekanis.

Kesalahan 4: Mengabaikan UQD dan Fitting Losses

Penurunan tekanan total tergantung pada jalur aliran penuh, bukan hanya panjang selang fleksibel.

Kesalahan 5: Menggunakan Rating Tekanan sebagai pengganti untuk Data Hidrolik

Peringkat tekanan selang menggambarkan kemampuan tekanannya di bawah kondisi tertentu.

Baca lagi: Cair Cooling Hose Pressure Drop:.

13. Panjang Panjang Panjang Hose Checklist

14.

CJAN menyediakan opsi selang pendingin cair untuk pusat data dan aplikasi manajemen termal. Konfigurasi produk dan perakitan yang sesuai harus dipilih sesuai dengan pendingin yang sebenarnya, tekanan operasi, suhu, laju aliran, dan persyaratan koneksi.

Pilihan produk terkait termasuk:

• Hose Pendingin Cairan LCH
• Hose Pendingin Cairan LCH- SD
• LCH- SDS Liquid Cooling Hose

Untuk evaluasi spesifik proyek, insinyur harus menyediakan pendingin, suhu operasi, laju aliran, tekanan kerja, ID selang, perkiraan panjang, tipe koneksi dan tata letak instalasi.

Jelajahi halaman aplikasi: Solusi Pendingin CJAN.

Kesimpulan

Panjang hidung adalah faktor penting dalam penurunan tekanan sistem pendinginan cair. Di bawah kondisi operasi yang sebanding, lebih lama langsung berjalan-selang umumnya menghasilkan kerugian tekanan yang lebih fraksional, sementara panjang selang yang tidak perlu juga dapat rumit instalasi dan pemeliharaan.

Namun, selang pendek yang mungkin tidak selalu pilihan terbaik.

Untuk pendinginan data AI center, panjang selang harus dievaluasi bersama dengan diameter internal, laju aliran, sifat pendingin, koneksi UQD dan presuri- menjatuhkan karakteristik dari sirkuit lengkap.
