Cair Cooling Hose Routing: Bagaimana Hindari Kinks dan Pengikatan Excessive

Seleksi selang pendingin cair tidak berakhir ketika bahan selang, diameter dan tingkat tekanan telah dipilih.

Cara selang dipasang dapat sama pentingnya praktis.

Dalam pusat data AI, selang pendingin dapat menghubungkan CDUs, manifold, pelat dingin dan komponen lain di dalam lingkungan rak relatif kompak. Ruang angkasa terbatas, peralatan mungkin dipindahkan selama perawatan, dan selang mungkin perlu mengakomodasi jalur instalasi ketat tanpa dipaksa menjadi bentuk yang tidak sesuai.

Sebuah selang yang secara teknis cocok di atas kertas masih dapat melakukan buruk jika diarahkan dengan pengendalian yang berlebihan, memutar, kompresi atau muatan mekanis.

Bagus routing karena itu memiliki dua tujuan:

Menjaga jalur aliran pendingin yang diperlukan.
Jaga selang dalam batas instalasi mekaniknya.

Routing selang terbaik tidak selalu rute terpendek yang mungkin.

Mengapa Hose Routing Matters di Pusat Data AI

Sistem pendingin cair beroperasi sebagai sirkuit hidrolik terhubung.

Selang hanya satu bagian dari sirkuit itu, tapi routing mempengaruhi beberapa faktor tingkat sistem-.

Routing miskin dapat berkontribusi untuk:

Pengendalian berlebihan
Kinking
Twisting
Stres mekanikal pada fitting
Kejang permukaan
Area aliran terbatas
Lebih tinggi tekanan kehilangan
Lebih sulit pemeliharaan

Masalah ini sangat relevan dalam lingkungan server AI berkepadatan tinggi dimana banyak koneksi pendingin mungkin dipasang dalam ruang fisik kecil.

Mulailah dengan sirkuit lengkap pendingin

Hose routing harus dianggap sebagai bagian dari sirkuit pendinginan lengkap daripada sebagai jalur tabung terisolasi.

Sebuah siklus pendingin cair khas mungkin termasuk:

Unit distribusi pendingin (CDU)
Manifold
Baris persediaan
Koneksi sisi-server
Piring dingin
Baris kembali

Jalur selang harus direncanakan sekitar posisi dan kebutuhan gerakan komponen ini.

Misalnya, memaksa selang untuk mengimbangi keselarasan yang buruk antara manifold dan piring dingin dapat menciptakan stres mekanis yang tidak perlu.

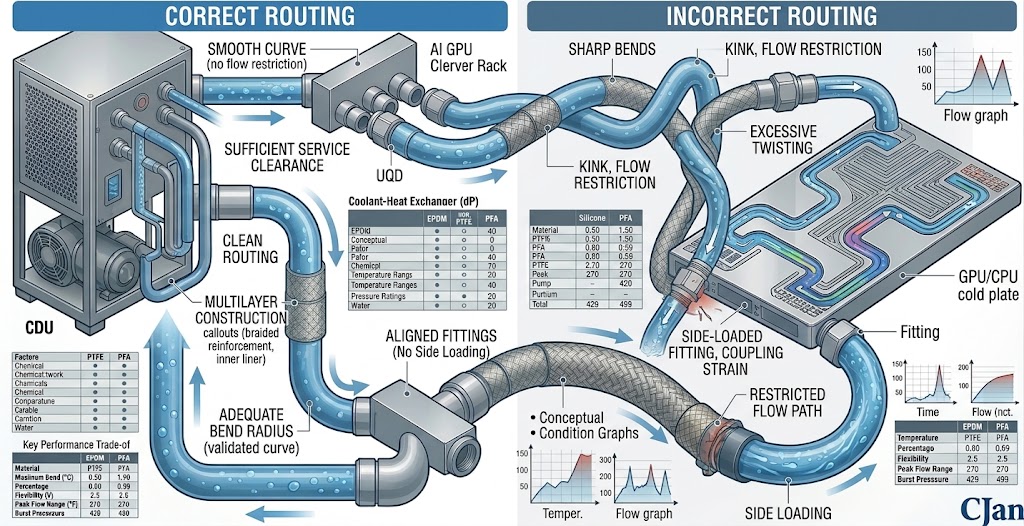

Hindari Sharp Bends

Salah satu prinsip routing paling sederhana adalah untuk menghindari perubahan tajam dalam arah.

Selang fleksibel bisa membengkokkan, tapi fleksibel tidak berarti bahwa selang harus dilipat ke ruang terkecil mungkin.

Sebuah tikungan tajam dapat mengurangi area aliran efektif dan meningkatkan stres mekanis lokal.

Alih-alih membuat sudut yang ketat, gunakan kurva halus yang tetap dalam radius minimum produsen selang yang ditentukan.

Correct and incorrect liquid cooling hose routing in an AI data center

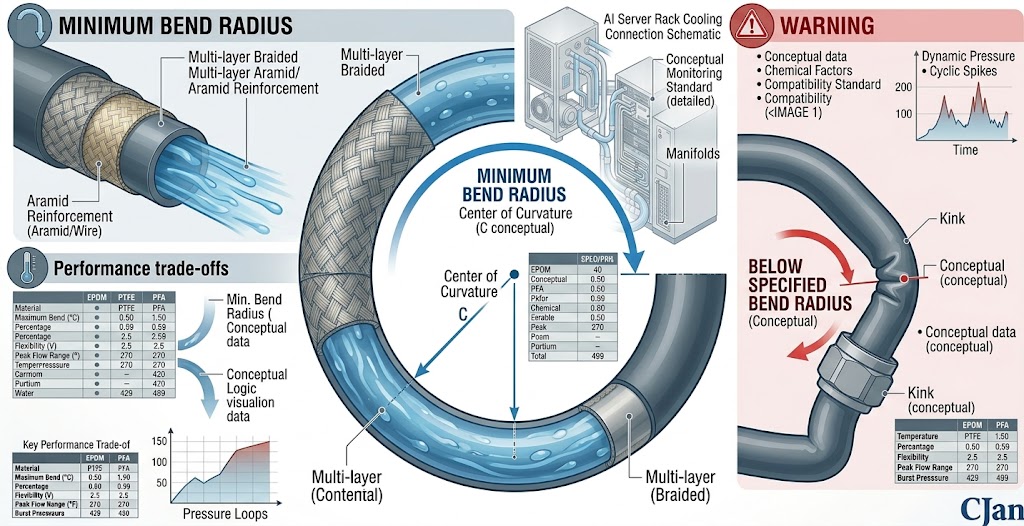

Hormati Radio Minimum Bend

Setiap selang fleksibel memiliki radius tikungan minimum yang terkait dengan konstruksinya.

Radius tikungan minimum harus diperlakukan sebagai persyaratan instalasi daripada saran.

Ketika selang bengkok di bawah batas tertentu, konstruksi selang dapat mengalami tambahan tekanan mekanis.

Efeknya tergantung pada bahan selang, penguatan, konstruksi dan kondisi operasi.

Untuk diskusi yang lebih rinci, lihat:

Mengapa Fleksibilitas Matters di AI Server Racks .

Minimum bend radius illustration for liquid cooling hose installation

5 Jangan ketentuan Fleksibilitas Dengan Kapasitas Penahan terbatas

Selang Fleksibel sering dipilih karena lebih mudah dipasang daripada tabung kaku.

Namun, fleksibel memiliki batas praktis.

Selang air mungkin cukup fleksibel untuk rute sekitar komponen server sementara masih membutuhkan radius pengendalian relatif besar.

Perbedaan ini penting ketika merancang kumpulan pendinginan server AI kompak.

		Selang fleksibel seharusnya mengakomodasi tata letak instalasi, tidak dipaksa untuk mengimbangi tata letak yang tidak sesuai.



Hindari Kinking

Sebuah tinta terjadi ketika selang berbelok dengan cara yang menyebabkan keruntuhan lokal atau deformasi parah dari persimpangan normal.

Kinging tidak diinginkan karena dua alasan.

Pertama, ia dapat mengubah jalur aliran internal.

Kedua, dapat menciptakan deformasi mekanis terkonsentrasi dalam struktur selang.

Kemungkinan lokasi yang bermasalah termasuk:

Segera di belakang fitting
Dekat penetrasi rak
Pada koneksi manifold
Dekat piring dingin
Pada sudut kabinet tajam

Hindari Twisting the Hose

Membengkokkan dan memutar bukanlah hal yang sama.

Selang dapat mengikuti jalur melengkung ketika tetap berorientasi dengan benar. Selang ini juga dapat dipelintir di sekitar sumbu longitudinal ketika dialihkan antara dua titik koneksi.

Torsi yang tidak perlu dapat menempatkan stres tambahan pada selang dan koneksinya.

Selama instalasi, selang harus diposisikan secara alami antara dua titik koneksi daripada diputar ke tempatnya hanya untuk mencapai orientasi visual tertentu.

8, jaga Hose Aligned dengan koneksi.

Sebuah selang biasanya tidak digunakan untuk memaksa dua komponen misaligned ke posisi.

Pertimbangkan contoh sederhana:

Benar: Berikan padaku. │ │ Peralatan Kemungkinan masalah: Berikan padaku. ╲ Cocok │ │ Peralatan

Konfigurasi yang dapat diterima sebenarnya tergantung pada selang dan desain yang pas, tapi pemuatan sisi yang tidak perlu harus dihindari.

Koneksi harus diposisikan sehingga selang dapat mendekatinya tanpa pengendalian berlebihan atau memutar.

Hindari Pembengkokan Segera di FTTING

Transisi antara selang fleksibel dan fitting kaku layak perhatian tertentu.

Jika selang mulai menekuk segera setelah fitting, tekanan mekanis dapat menjadi terkonsentrasi dekat koneksi.

Di mana desain perakitan memungkinkan itu, transisi halus ke tikungan selang lebih baik.

Hal ini sangat penting dalam kumpulan pendinginan server kompak di mana jarak koneksi terbatas.

10 menyediakan ruang instalasi yang cukup

Hose routing harus dirancang sekitar ruang yang tersedia.

Sebuah kesalahan umum adalah untuk memilih selang pertama dan kemudian menemukan bahwa radius tikungan yang diperlukan tidak dapat dicapai dalam kabinet.

Sebelum menyelesaikan perakitan, periksa:

Ruang routing tersedia
Lokasi koneksi
Radius bengkok minimum
Komponen terdekat
Akses perbaikan
Pergerakan peralatan

11 Jangan Route Against Sharp Edges

Struktur kabinet dan kurung mungkin mengandung tepi yang secara bertahap dapat merusak permukaan selang.

Kontak berulang dapat menyebabkan lecet bahkan ketika tidak ada masalah langsung terlihat.

Dimana kontak tidak dapat dihindari, tindakan perlindungan yang tepat harus dipertimbangkan sesuai dengan desain instalasi.

Pendekatan yang disukai, bagaimanapun, adalah untuk rute selang sehingga kontak yang tidak perlu tidak terjadi.

Mencegah musuh untuk...

Beberapa selang dapat berjalan melalui rak yang sama atau area manifold.

Jika selang berulang kali menggosok terhadap satu sama lain karena gerakan atau getaran, permukaan luar mereka mungkin pengalaman memakai.

Oleh karena itu seharusnya mempertimbangkan tidak hanya kontak dengan komponen kaku tetapi juga interaksi antara selang yang berdekatan.

13. Hindari kompresi Excessive

Selang seharusnya tidak dikompresi antara peralatan, kurung atau struktur kabinet.

Kompresi dapat mengubah geometri selang dan dapat mengurangi area aliran internal yang tersedia.

Hal ini juga dapat membuat beban mekanis permanen yang tersisa bahkan ketika sistem pendingin beroperasi normal.

14. Jaga Panjang Hose Tidak Perlu Di Bawah Kendali

Lebih lama tidak secara otomatis lebih baik.

Panjang selang berlebihan dapat membuat:

Kehilangan tekanan tambahan
Loop tidak diperlukan
Lebih potensial titik kontak
Lebih sulit pemeliharaan
Permintaan ruang instalasi tambahan

Pada saat yang sama, selang tidak harus dibuat begitu pendek bahwa menjadi membentang atau tajam membungkuk selama instalasi.

Tujuan praktis adalah panjang yang sesuai dengan cukup tunjangan untuk instalasi dan layanan.

15.

Prinsip teknik yang berguna adalah:

Gunakan routing selang praktis terpendek yang masih memungkinkan instalasi aman, pengendalian yang tepat dan akses pemeliharaan.

Pendekatan ini saldo hidrolik dan pertimbangan mekanis.

Untuk tekanan - drop pertimbangan, lihat:

Cair Cooling Hose Pressure Drop: .

16.

Tidak semua selang pendingin AI benar-benar statis.

Pengelolaan server, penggantian komponen dan pergerakan rak dapat mengubah posisi komponen yang terhubung.

Jika gerakan diharapkan, routing harus menyediakan fleksibel yang cukup tanpa menempatkan selang di bawah ketegangan yang berlebihan atau kompresi.

Sebuah selang yang bekerja sempurna dalam posisi awal mungkin mengalami kondisi mekanis yang sangat berbeda setelah gerakan peralatan.

17 Tinggalkan Akses Layanan Adequate

Routing juga harus mempertimbangkan apa yang terjadi selama pemeliharaan.

Teknisi mungkin perlu:

Putuskan kopling UQD
Hapus plat dingin
Akses manifold
Gantikan komponen server
Inspeksi pencocokan

Pengaturan routing yang efisien selama instalasi awal mungkin menjadi nyaman jika tidak ada ruang untuk mengakses koneksi nanti.

Servis harus disertakan dalam desain routing asli.

18.

Koneksi UQD berguna dalam sistem pendingin cair karena dapat menyederhanakan layanan peralatan dan manajemen koneksi.

Namun, routing selang tidak boleh menempatkan beban sisi yang tidak perlu pada koneksi UQD.

Kopling harus diposisikan sehingga selang secara alami mendekati sambungan.

Untuk informasi lebih lanjut, lihat:

Pendingin Cairan Hose Quick Disconnect: Bagaimana Pilih Kopling UQD untuk Server AI .

19 tahun.

Hose routing sendiri tidak menentukan kehilangan tekanan, tetapi keputusan routing secara tidak langsung dapat mempengaruhi kinerja hidrolik sistem.

Sebagai contoh, selang yang tidak perlu panjang meningkatkan panjang jalur aliran.

Sebuah perbedaan atau deformasi parah juga dapat mengurangi area aliran efektif.

Oleh karena itu, perhitungan hidrolik dan routing fisik harus dipertimbangkan bersama-sama.

Untuk ukuran selang, lihat:

Bagaimana Pilih Ukuran Cairan Kanan Memasak Hose untuk Senter Data AI .

20.

Sebuah selang yang lebih besar dapat memberikan kapasitas aliran yang lebih besar, tetapi juga dapat memerlukan lebih banyak ruang fisik dan radius pengendalian yang lebih besar.

Selang lebih kecil mungkin lebih mudah untuk masuk ke daerah padat, tetapi dapat menghasilkan kecepatan aliran yang lebih tinggi dan kehilangan tekanan untuk kebutuhan aliran yang sama.

Karena itu, desain pengubahan tidak dapat dipisahkan sepenuhnya dari seleksi diameter selang.

21.

Jika selang routing sulit, solusinya tidak selalu untuk memilih selang yang lebih fleksibel.

Terkadang solusi yang lebih baik adalah mempertimbangkan kembali:

Komponen posisi
Sesuai orientasi
Lokasi manifold
Tinggi koneksi
Panjang hidung

Pendekatan tingkat sistem ini dapat mengurangi tekanan mekanis yang tidak perlu sebelum selang dipasang.

Dukung Long atau Heavy Hose Runs secara tepat

Panjang berjalan selang mungkin memerlukan dukungan yang sesuai tergantung pada konstruksi selang dan lingkungan instalasi.

Dukungan tak mesti menampilkan titik kompresi tajam atau membuat tikungan yang lebih kecil dari radius minimum tikungan selang yang dinyatakan.

Pengaturan dukungan juga harus memungkinkan untuk yang diharapkan termal dan mekanis gerakan perakitan.

Hindari "Hanging Loads on Connections"

Selang seharusnya tidak diizinkan untuk menempatkan berat badan yang tidak perlu atau beban mekanik langsung pada pas, manifold atau koneksi piring dingin.

Dimana jangka panjang memiliki berat badan yang signifikan, instalasi harus dirancang sehingga sambungan tidak membawa bahan mekanik yang dapat dihindari.

24 Periksa Routing Setelah Pemeliharaan

Sistem pendingin dapat dipasang dengan benar dan masih mengembangkan masalah routing setelah perawatan.

Sebagai contoh, komponen server mungkin dihapus dan dipasang kembali sedikit berbeda.

Sebuah manifold mungkin direposisi.

Selang mungkin didorong di belakang komponen lain untuk membuat ruang kerja sementara.

Perubahan ini dapat mengubah radius tikungan asli dan kondisi routing.

Setelah perawatan, memeriksa routing selang sebelum kembali sistem ke operasi normal.

25. Periksa Routing Setelah Memindahkan Rack Server AI

Pergerakan peralatan dapat mengubah geometri dari lingkaran pendinginan.

Setelah memindahkan rak, memeriksa:

Panjang hidung dan ketegangan
Radius bengkok
Orientasi koneksi
Titik kontak
Pertunangan UQD
Potensi lecet

Sebuah konfigurasi routing yang dapat diterima sebelum gerakan mungkin tidak lagi cocok sesudahnya.

26 Watch for Permanent Deformasi

Jika selang tetap tajam bengkok untuk jangka panjang, mungkin mengembangkan deformasi permanen tergantung pada konstruksi selang dan lingkungan operasi.

Selama pemeriksaan, cari:

bagian flattened
Lengkungan
Twisting
Bulging
Perubahan bentuk yang tidak biasa

Setiap perubahan signifikan harus dievaluasi terhadap spesifikasi selang dan kondisi layanan.

27.

Bahan hidung dan konstruksi dapat mempengaruhi fleksibel routing.

Bahan yang berbeda dan struktur penguatan dapat memiliki karakteristik mekanis yang berbeda.

Sebagai contoh, fleksibel yang diperlukan untuk koneksi rak kompak dapat mempengaruhi apakah seorang insinyur menganggap selang karet, selang silikon atau konstruksi selang fluoropolymer.

Seleksi material masih harus dimulai dengan kompatibilitas pendingin dan persyaratan operasi daripada fleksibel saja.

Lihat:

Bagaimana Kompatibilitas Pendingin Berpengaruh Cair Memasak Hose Seleksi untuk AI Data Centers .

28.

Sebuah selang diperkuat dapat memberikan keuntungan dalam kemampuan tekanan dan kekuatan mekanis, tetapi perilaku yang membengkokkan tergantung pada konstruksi tertentu.

Demikian juga, selang yang sangat fleksibel masih perlu tetap dalam batas instalasi yang ditentukan.

Insinyur harus menggunakan data teknis produsen yang sebenarnya ketika mendefinisikan persyaratan routing.

29.

Butir Routing	Apa yang harus Diperiksa
Radius bengkok minimum	Konfirmasikan tikungan terpasang tetap dalam spesifikasi selang
Kinks	Periksa pemurnian lokal atau keruntuhan
Twisting	Pastikan selang tidak diputar tidak perlu sekitar sumbu
Perataan koneksi	Hindari memaksa selang untuk mengkompensasi untuk komponen misaligned
Tepi tajam	Mencegah kependekan yang tidak perlu atau pemotongan
Panjang hidung	Hindari kendur berlebihan dan ketegangan yang berlebihan
Koneksi UQD	Periksa keterlibatan dan menghindari loading sisi
Akses layanan	Tinggalkan cukup ruang untuk pemeriksaan dan pemeliharaan
Komponen tambahan	Mencegah kompresi dan kontak yang tak diinginkan
Gerakan	Pertimbangkan pergerakan rak dan perubahan terkait

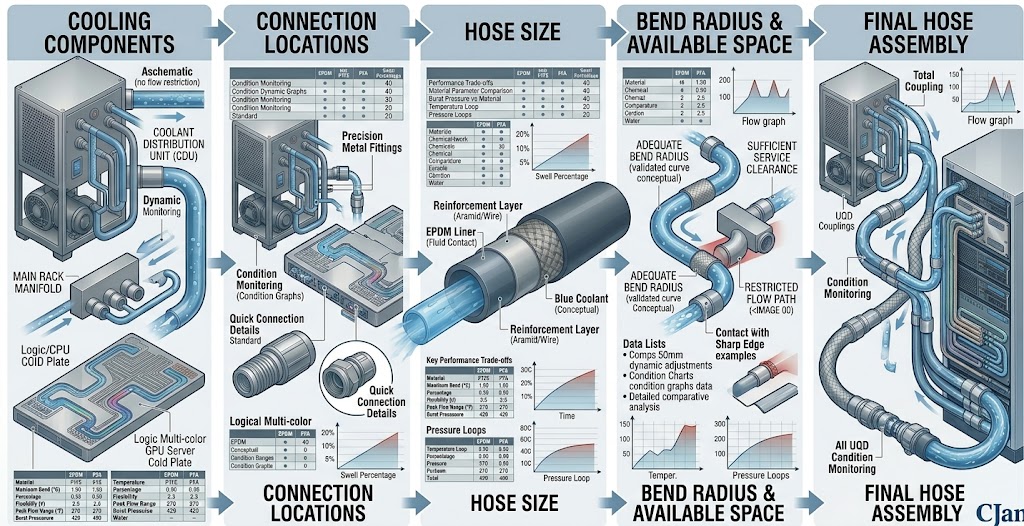

30, Sequence Desain Perputaran Sederhana

Sebuah proses routing praktis dapat mengikuti urutan ini:

Komponen pendingin ↓ Lokasi koneksi ↓ Perlu aliran dan ID selang ↓ Ruang instalasi yang tersedia ↓ Radius bengkok minimum ↓ Panjang hidung ↓ Orientasi cocok dan UQD ↓ Routing dan dukungan ↓ Akses perbaikan ↓ Inspeksi akhir

Urutan ini membantu mencegah routing masalah dari yang ditemukan hanya setelah selang telah diinstal.

Liquid cooling hose routing design process for AI data center systems

Rute ke-31 sebelum menyelesaikan Majelis

Untuk perakitan selang kustom, routing harus dipertimbangkan sebelum panjang selang akhir dan orientasi pas diselesaikan.

Perakitan selang yang terlihat benar di meja kerja mungkin berperilaku berbeda sekali terpasang di dalam rak server AI.

Kapanpun mungkin, geometri instalasi yang sebenarnya harus dipertimbangkan selama perakitan desain.

32. Routing Bagian dari Seleksi Hose

Hose routing harus disertakan dalam proses seleksi selang awal.

Hubungan kunci dapat dirangkum sebagai:

Muat pendingin ↓ Aliran yang diperlukan ↓ ID Hose ↓ Tekanan drop ↓ Konstruksi hidung ↓ Radius bengkok minimum ↓ Konfigurasi koneksi ↓ Ruang routing tersedia ↓ Perakitan selang akhir

Hal ini mencegah kesalahan umum memilih selang berdasarkan tekanan dan suhu dan mencoba memecahkan masalah routing sesudahnya.

Bagaimana CJAN Pendekatan Cairan Memasak Aplikasi Hose

CJAN menyediakan solusi pendingin cairan bagi aplikasi di mana aliran pendingin, fleksibel, ketergantungan koneksi dan persyaratan instalasi harus bekerja sama.

Produk selang pendingin pendingin Relevan CJAN termasuk:

Produk yang sesuai harus dipilih menurut pendingin yang sebenarnya, tekanan, suhu, kebutuhan aliran, routing ruang dan konfigurasi koneksi.

Lihat gambaran aplikasi lengkap:

Solusi pendingin Hose CJAN .

34, Prinsip Routing Terpenting

Routing selang yang baik tidak hanya tentang membuat instalasi terlihat rapi.

Ini tentang mengendalikan tekanan mekanis sambil menjaga kondisi hidrolik dan layanan yang diperlukan.

Sebuah selang baik diarahkan harus:

Pertahankan radius tikungan yang diperlukan
Hindari kinking
Hindari memutar yang tidak perlu
Pertahankan alignmen koneksi
Hindari penghinaan berlebihan
Menyediakan akses layanan yang memadai
Dukung aliran pendingin yang diperlukan

Kesimpulan 35

Pemanas pendingin cair adalah pertimbangan teknik, bukan hanya rincian instalasi.

Di pusat data AI, selang sering beroperasi dalam ruang kompak di mana tikungan, koneksi dan komponen di dekatnya dikemas bersama-sama. Routing miskin dapat membuat stres mekanis yang tidak perlu, membatasi jalur aliran, meningkatkan kehilangan tekanan atau membuat pemeliharaan lebih sulit.

Prinsip dasar adalah langsung:

Hargailah radius minimum tikungan produsen.
Hindari Kinks dan tikungan tajam.
Jangan memutar selang tidak perlu.
Jaga selang secara alami selaras dengan koneksinya.
Hindari tepi tajam, kompresi dan lecet.
Gunakan panjang selang praktis.
Pertimbangkan orientasi UQD dan akses pemeliharaan.
Periksa routing setelah perbaikan atau pergerakan peralatan.

Pendekatan yang paling dapat diandalkan adalah merancang jalur selang bersamaan dengan sistem pendingin daripada memperlakukan routing sebagai langkah instalasi akhir.

Untuk pendinginan data pusat AI, selang kanan hanya bagian dari solusi.

Pelajari lebih lanjut tentang Solusi cairan pendingin CJAN .
