Cara memilih Hose Pendingin Cairan Kanan untuk Servers AI

Memilih selang pendingin cairan untuk server AI bukan hanya masalah pencocokan selang diameter untuk fitting.

Modern AI server dapat menempatkan muatan termal yang signifikan pada sistem pendinginan.

Yang membuat pilihan selang keputusan rekayasa sistem.

Sebuah proses seleksi praktis harus mempertimbangkan tingkat pendingin, laju aliran yang diperlukan, tekanan operasi, jangkauan suhu, diameter internal, radius tikungan, panjang selang, lingkungan mekanis dan konfigurasi koneksi.

Untuk diperkenalkan pada prinsip operasi dari pendingin pusat data AI, lihat Bagaimana Pendingin Cairan bekerja di Pusat Data AI?

Mulai dengan Sistem Pendingin, bukan Hose

Langkah pertama adalah untuk memahami di mana selang terletak dalam arsitektur pendingin.

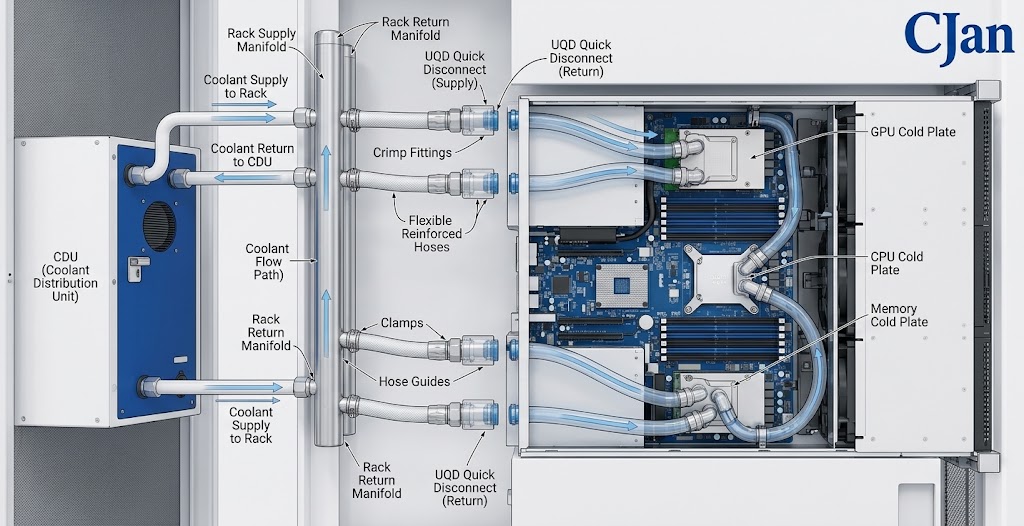

Sirkuit pendingin cair yang khas dapat menghubungkan CDU dengan berbagai rak, piring dingin dan komponen pendingin lainnya.

Setiap bagian memberikan kontribusi terhadap kinerja hidrolik dan termal dari sistem lengkap.

Oleh karena itu, selang harus dipilih setelah kebutuhan sistem dasar telah ditetapkan.

Konfirmasikan Pendingin Pertama

Kompatibilitas pendingin adalah salah satu titik awal yang paling penting untuk seleksi selang.

Tabung dalam tetap berhubungan dengan pendingin selama operasi, berpotensi selama ribuan jam.

Tim teknik harus mengidentifikasi formula pendingin yang sebenarnya daripada hanya menggunakan deskripsi luas seperti "pendingin berbasis air".

Informasi Relevan dapat termasuk:

• Jenis pendingin
• Konsentrasi air
• Glycol atau tambahan lainnya
• Suhu operasi
• Diduga durasi layanan
• Tingkat kebersihan yang diperlukan

Kompabilitas material kemudian harus dievaluasi di bawah kondisi operasi yang sebenarnya.

Hal ini sangat penting ketika sistem pendingin menggunakan formula pendingin yang berbeda dari air standar atau campuran air glikol.

3.

Laju aliran yang diperlukan berhubungan erat dengan beban panas yang harus dihilangkan oleh sistem pendingin.

Untuk arsitektur pendingin yang diberikan, tim teknik biasanya perlu menetapkan aliran pendingin target sebelum memilih diameter selang.

Selang dengan ukuran koneksi yang cocok mungkin masih tidak cocok jika bagian dalamnya menciptakan resistensi hidrolik berlebihan pada laju aliran yang diperlukan.

4. Pilih Diameter Internal Berdasarkan Flow

Diameter internal adalah salah satu spesifikasi selang yang paling terlihat, tetapi tidak boleh dipilih dalam isolasi.

Untuk laju aliran yang sama, mengurangi diameter internal biasanya meningkatkan kecepatan cairan dan resistensi hidrolik.

Meningkatkan diameter mengurangi kecepatan dan dapat mengurangi penurunan tekanan, tetapi selang yang lebih besar juga membutuhkan lebih banyak ruang instalasi dan mungkin memerlukan komponen koneksi yang lebih besar.

Tujuannya adalah untuk memilih sebuah ID selang yang cocok dengan aliran dan tekanan sistem ketika tersisa praktis untuk instalasi.

Periksa Tekanan Kerja dan Maksimum

Perlu tekanan harus didefinisikan sebelum memilih konstruksi selang.

Minimal, insinyur harus membedakan antara tekanan kerja normal dan tekanan maksimum yang diharapkan.

Kondisi transien juga harus dipertimbangkan di mana relevan.

• Tekanan operasi normal
• Tekanan kerja maksimum
• Kondisi awal
• Pump- terkait perubahan tekanan
• Permintaan tes tekanan yang bisa diterapkan

Selang seharusnya menyediakan margin keselamatan yang sesuai berdasarkan spesifikasi teknis produsen.

6, pertimbangkan penurunan tekanan lengkap.

Kehilangan tekanan tidak datang dari selang saja.

Lingkaran pendinginan mungkin mengandung beberapa pembatasan hidrolik.

• Hosa
• Kesalahan
• UQDs
• Manifold
• Katup
• Piring dingin

Penurunan tekanan total menentukan permintaan hidrolik ditempatkan di pompa.

Untuk alasan ini, insinyur harus mengevaluasi penurunan tekanan selang pada target sebenarnya aliran tingkat kapanpun data tersedia.

Hubungan antara selang diameter dan resistensi hidrolik juga dibahas dalam artikel yang terkait Apa Key Requitment untuk AI Data Center Cair Cooling Hoses?

Periksa Jangkauan Suhu Operatif

Cairan pendingin selang dapat mengalami suhu yang berbeda selama memulai, operasi normal dan shutdown.

Masukan suhu penting termasuk:

• Suhu operasi minimum
• Suhu normal pendingin
• Suhu operasi maksimum
• Temperatur suhu potensial

Suhu harus dipertimbangkan bersama dengan tekanan dan kimia pendingin.

Sebuah selang yang berfungsi dengan baik di bawah satu kondisi suhu seharusnya tidak secara otomatis diasumsikan memiliki kemampuan tekanan yang sama di seluruh kisaran suhu.

Evaluasi Fleksibilitas dan Radius Bend

Salah satu alasan utama untuk menggunakan selang fleksibel dalam pendingin server adalah instalasi fleksibel.

Rak server AI dapat memuat pengaturan padat GPU, pelat dingin, manifold, kabel dan komponen daya.

Sebuah selang fleksibel dapat menyederhanakan routing sekitar komponen ini.

Namun, selang masih perlu tetap dalam radius minimumnya yang ditentukan.

Memaksa selang menjadi tikungan yang ketat dapat merusak jalur internal dan menempatkan tambahan stres mekanik pada sambungan.

9.

Panjang hidung harus ditentukan dari tata letak instalasi yang sebenarnya.

Sebuah selang yang terlalu pendek dapat menciptakan ketegangan pada fitting.

Sebuah selang yang tidak perlu lama dapat menambahkan kompleksitas routing dan tambahan resistensi hidrolik.

Panjang akhir harus memungkinkan untuk:

• Routing normal
• Radius tikungan yang diperlukan
• Pergerakan peralatan
• toleransi perakitan
• Akses perbaikan

10. Tipe Koneksi Harus Cocok dengan Arsitektur Pendingin

Selang hanya satu bagian dari koneksi.

Perakitan terakhir mungkin terhubung ke piring dingin, manifold, CDUs atau UQDs.

Oleh karena itu, insinyur harus mendefinisikan konfigurasi koneksi pada awal proses pemilihan.

Parameter Relevan dapat menyertakan:

• Ukuran koneksi
• Tipe koneksi
• ID Hose
• Konfigurasi yang pas
• Tipe UQD
• Ruang instalasi yang tersedia

Mengapa pemilihan UQD harus disertakan dalam Desain Hose

UQD biasanya digunakan dimana jalur pendingin perlu diputus selama layanan atau penggantian peralatan.

Namun, UQD juga merupakan bagian dari jalur hidrolik.

Bagian aliran dalamnya dapat berkontribusi pada penurunan tekanan.

Oleh karena itu, selang dan UQD harus dianggap sebagai perakitan terhubung daripada dua komponen yang benar-benar independen.

Ketika menyatakan cairan pendingin selang perakitan, berikut ini harus diperiksa:

• Kompabilitas hidung
• Kompabilitas UQD
• Persyaratan arus
• Rating tekanan
• Jangkauan suhu
• Dimensi koneksi

Periksa lingkungan mesin.

Selang pendingin data dapat mengalami kondisi mekanis yang berbeda dari selang industri stasioner.

Faktor potensial termasuk:

• Pemasangan ulang dan penghapusan
• Gerakan modul server
• Kontak dengan komponen sekitarnya
• Getaran
• Ruang routing terbatas
• Pengendalian ulang

Konstruksi selang seharusnya cocok dengan lingkungan instalasi yang sebenarnya.

13.

Dalam perakitan selang, daerah koneksi dapat mengalami beban mekanis terkonsentrasi.

Routing yang tidak tepat dapat menciptakan pengendalian atau menarik kekuatan dekat fitting.

Latihan instalasi yang baik harus dihindari:

• Sharp membungkuk langsung di belakang fitting
• Twisting selama instalasi
• Menarik aksial berlebihan
• Dipaksa tidak saligment

Sebuah selang diarahkan benar harus memiliki cukup ruang untuk mengikuti tikungan alam tanpa mentransfer beban yang berlebihan ke koneksi.

Bandingkan Materials Hose Menurut Aplikasi

Bahan selang yang berbeda dapat menawarkan kombinasi fleksibel yang berbeda, resistensi suhu, kompatibilitas kimia dan sifat mekanik.

Tidak ada bahan selang tunggal yang optimal untuk setiap sistem pendingin cairan.

Pendingin yang sebenarnya dan lingkungan operasi harus menentukan seleksi materi akhir.

Evaluasi Konstruksi Hose

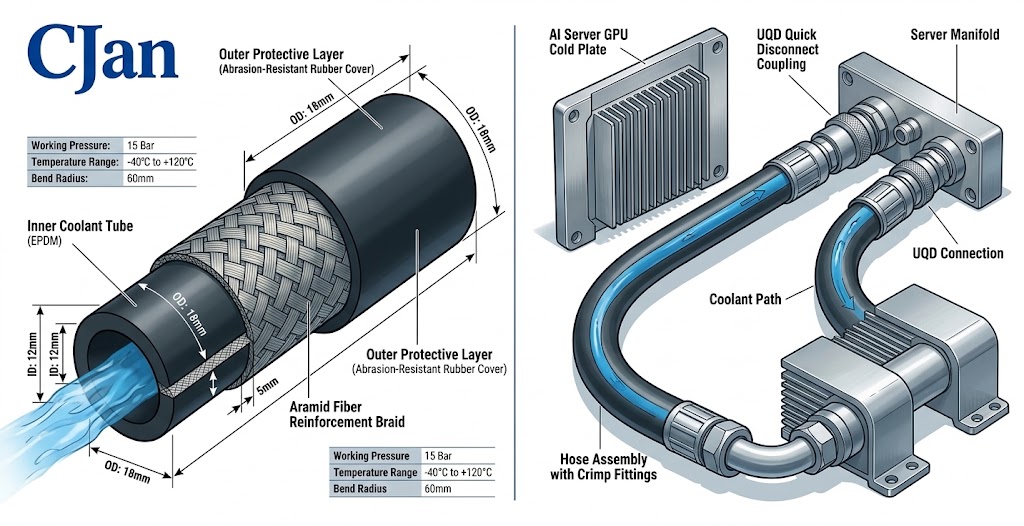

Sebuah selang pendingin cair dapat berisi beberapa lapisan fungsional.

Tergantung pada konstruksi produk, ini mungkin termasuk lapisan kontak dalam, lapisan penguatan dan lapisan pelindung luar.

Setiap lapisan dapat memiliki fungsi yang berbeda.

Lapisan dalam mengatur kontak pendingin, penguatan dapat berkontribusi terhadap tekanan dan stabilitas dimensi, sedangkan lapisan luar dapat memberikan perlindungan mekanis.

Performa Kebocoran harus dinilai di Tingkat Majelis

Kontrol kebocoran sangat mendasar untuk cairan keandalan pendinginan.

Sebuah perakitan pendinginan dapat memiliki beberapa potensi titik kebocoran, termasuk tubuh selang, antarmuka pas, hubungan sempit dan UQD.

Untuk aplikasi kritis, pengujian hanya bahan selang tidak dapat memberikan cukup informasi tentang perakitan selesai.

Perakitan selang lengkap harus dievaluasi sesuai dengan persyaratan proyek yang sebenarnya.

Perkembangan Kebersihan pada Aplikasi

Tidak setiap sistem pendingin pusat data memiliki kebutuhan kebersihan yang identik.

Beberapa aplikasi dapat menempatkan penekanan yang lebih besar pada kontrol partikulat internal, manufaktur resiiuran atau kebersihan cairan.

Ketika kebersihan penting, pembuatan selang dan proses penanganan harus dianggap sebagai bagian dari evaluasi pemasok.

18.

Sistem pendingin cair ditujukan untuk operasi tambahan.

Karena itu selang perlu mempertahankan kinerja yang diperlukan setelah lama terpapar pendingin dan lingkungan operasi.

Evaluasi jangka panjang mungkin termasuk:

• Stabilitas material
• Perubahan dimensi
• Kompabilitas pendingin
• Teknik kinerja
• Temperatur paparan

Arti sebenarnya dari setiap faktor tergantung pada pendingin dan desain sistem.

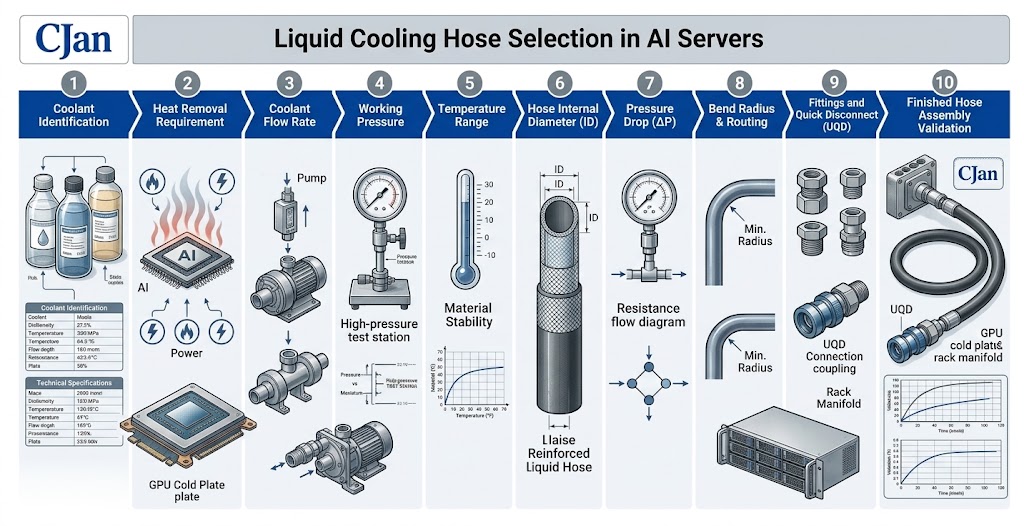

19. Buat Checklist Seleksi Hose

Sebuah checklist terstruktur dapat membuat komunikasi pemasok jauh lebih efisien.

20 Kapan kau harus memilih obat pendingin?

Konstruksi reinformed mungkin sesuai ketika aplikasi memerlukan kombinasi tekanan hambatan, fleksibel dan stabilitas mekanik.

Keputusan harus didasarkan pada tekanan yang sebenarnya, suhu dan routing persyaratan daripada sekedar menganggap bahwa kuat konstruksi selalu lebih baik.

Untuk aplikasi yang memerlukan solusi cairan pendingin, insinyur dapat meninjau Obat Pendingin CJAN LCH.

21.

CJAN menyediakan beberapa pilihan pendingin cair yang dapat dievaluasi sesuai dengan kebutuhan sistem yang berbeda.

Spesifikasi produk harus ditinjau terhadap pendingin yang sebenarnya, tekanan, suhu, aliran dan persyaratan koneksi sebelum seleksi.

Mengapa Data Aplikasi Penting Ketika Meminta Hose

Pemasok dapat memberikan rekomendasi yang lebih berguna ketika informasi aplikasi selesai.

Alih-alih hanya meminta "selang pendingin AI", memberikan informasi berikut kapanpun mungkin:

• Nama dan formulasi pendingin
• Laju aliran target
• Tekanan kerja
• Tekanan maksimum
• Jangkauan suhu
• ID selang yang dibutuhkan
• Panjang selang yang diperlukan
• Tipe koneksi
• Syarat UQD
• Lingkungan instalasi

Informasi ini memungkinkan selang untuk dievaluasi sebagai bagian dari sirkuit pendingin lengkap.

23.

Proses ini membantu mencegah kesalahan umum: memilih selang pertama dan mencoba untuk beradaptasi sistem pendingin di sekitarnya nanti.

24 Apa yang membuat pusat data AI yang baik pendingin Hose?

Sebuah selang yang cocok harus memberikan kombinasi seimbang dari kinerja hidrolik, termal dan mekanis.

Dalam istilah praktis, pemilihan harus memenuhi kondisi berikut:

• Materialnya cocok dengan pendingin.
• Selang ini mendukung tekanan operasi yang diperlukan.
• Selang ini bisa beroperasi dalam kisaran suhu yang diperlukan.
• Diameter internal mendukung aliran pendingin yang diperlukan.
• Tekanan yang menurun dapat diterima oleh sistem.
• Selang air dapat dialihkan dalam ruang yang tersedia.
• Radius tikungan minimum bisa dihormati.
• Koneksi cocok dengan potongan dan UQDS yang dipilih.
• Perakitan selesai dapat memenuhi kinerja kebocoran yang diperlukan.

25.

CJAN mengembangkan dan memasok produk selang untuk aplikasi pendingin cair, termasuk LCH, LCH- SD dan LCH-SDS produk keluarga.

The berdedikasi Solusi Pendingin CJAN halaman menyediakan gambaran dari aplikasi pendingin cair perusahaan fokus.

Untuk produk LCH saat ini, kunjungi Obat Pendingin CJAN LCH.

Untuk konfigurasi selang tambahan, insinyur juga dapat mengulas LCH-SD CJAN dan CJAN LCH-SDS.

Seleksi produk akhir harus didasarkan pada kondisi aplikasi yang sebenarnya dan spesifikasi teknis terbaru.

Kesimpulan

Memilih selang pendingin cairan untuk server AI seharusnya dimulai dengan sistem pendingin daripada dengan selang itu sendiri.

Kompatibilitas pendingin, laju aliran, tekanan, suhu, diameter internal, penurunan tekanan, fleksibel, jari membengkokkan, panjang selang dan konfigurasi koneksi semua mempengaruhi seleksi akhir.

UQD dan fitting juga harus dipertimbangkan karena mereka membentuk bagian yang sama hidrolik dan perakitan mekanis.

Untuk proyek pusat data AI, pendekatan yang paling dapat diandalkan adalah untuk mendefinisikan kondisi operasi pertama dan kemudian memilih konstruksi selang yang memenuhi persyaratan tersebut.

Portofolio selang pendingin cair CJAN menyediakan LCH, LCH-SD dan pilihan LCH-SDS untuk mengevaluasi kebutuhan sistem pendingin yang berbeda.

Untuk memilih selang proyek-spesifik, menyediakan pendingin, laju aliran, tekanan, suhu, dimensi, dan persyaratan koneksi adalah titik awal yang paling efektif.
