Cara memilih Hose Pendingin Cairan Kanan bagi Senter Data AI

Memilih selang untuk sistem pendingin cair AI dapat terlihat mudah.

Desainer sistem tahu pendingin, memeriksa tekanan operasi, mengkonfirmasi suhu dan kemudian memilih selang.

Dalam prakteknya, pendekatan itu dapat membuat beberapa faktor penting.

Selang pendingin cairan di dalam rak server AI terkena kombinasi:

• Aliran pendingin terus-menerus
• Tekanan
• Perubahan suhu
• Pengendalian ulang
• Getaran
• Ruang instalasi terbatas
• Koneksi putus-cepat
• Aktivitas pemeliharaan

Selang juga harus bekerja dengan CDU, berbagai macam, fitting dan piring dingin sebagai bagian dari sirkuit hidrolik yang sama.

Itulah mengapa pertanyaan yang lebih baik adalah tidak:

"Yang cairan pendingin selang adalah yang terbaik?"

Hal ini:

"Selang pendingin cair mana yang cocok dengan sistem pendingin ini?"

Artikel ini menyediakan kerangka praktis untuk membuat keputusan itu.

Mulai dengan Aplikasi Pendingin

Sebelum membandingkan bahan selang atau model produk, mendefinisikan aplikasi.

Aplikasi pendingin Al cair termasuk:

• Direct- to- chip pendinginan GPU
• Pendinginan CPU
• Pendinginan server AI
• Pendinginan level-Rack-
• CDU- to- koneksi manifold
• Memanipulasi koneksi server
• Cold-plate pasokan dan baris kembali

Persyaratan selang dapat sangat berbeda antara aplikasi ini.

Misalnya, selang pendek yang terhubung langsung ke plat dingin GPU mungkin memprioritaskan fleksibel dan routing kompak.

Sebuah selang tingkat yang lebih panjang dapat menempatkan penekanan yang lebih besar pada kemampuan tekanan, daya tahan mesin dan kapasitas aliran.

Jelaskan Pendingin Pertama

Pendingin adalah salah satu spesifikasi pertama yang harus ditetapkan.

Cairan pendingin cairan umum termasuk:

• Air
• Campuran air-glikol
• Cairan pendingin premix
• Cairan transfer udara.

Selang apos; s tabung batin harus kimia kompatibel dengan cairan yang sebenarnya.

Kompatibilitas harus diperiksa untuk:

• Tabung dalam
• Perbaikan
• Sampul luar
• Kesalahan
• Segel

Jangan berasumsi bahwa dua cairan digambarkan sebagai "air berbasis" memiliki kompatibilitas identik.

Rumus itu penting.

3.

Setelah panas beban dan kenaikan suhu pendingin diketahui, aliran yang diperlukan dapat ditentukan.

Sebuah hubungan transfer jantung yang disederhanakan adalah:

Q = 1x2 Cp × Yatim

dimana:

• Q = panas dihapus
• Az = aliran massa pendingin
• Cp = khusus panas
• ASAT = kenaikan suhu pendingin

Perhitungan sistem yang sebenarnya seharusnya menggunakan sifat pendingin yang dipilih.

Setelah aliran yang diperlukan diketahui, ukuran selang menjadi jauh lebih berarti.

Pilih Hose ID dari Flow Requients

Diameter internal menentukan jalur aliran.

Hubungan yang disederhanakan adalah:

Selang berukuran kecil dapat menyebabkan resistensi hidrolik yang berlebihan.

Selang terlalu besar dapat membuat tidak perlu:

• Ruang instalasi
• Berat
• Radius bengkok
• Biaya

Tujuannya adalah untuk menemukan ukuran yang sesuai daripada hanya memilih selang yang terbesar.

Periksa Tekanan Drop

Tekanan dan tekanan drop spesifikasi yang berbeda.

Rating tekanan

Memberitahu Anda apakah selang dapat menahan tekanan operasi.

Tekanan drop

Memberitahu Anda berapa banyak tekanan yang hilang sebagai pendingin mengalir melalui selang.

Untuk sistem pendingin AI, keduanya penting.

Spesifikasi berguna karena itu tidak sederhana:

Tekanan kerja: XX bar

tetapi juga:

Tekanan menurun: XX bar di XX L / min

Tingkat tes aliran dan kondisi pendingin harus dinyatakan.

Jangan menirukan Hose Alone

Sirkuit pendingin cair mungkin berisi:

Setiap komponen berkontribusi resistensi hidrolik.

Oleh karena itu:

Selang yang benar adalah salah satu yang bekerja dalam anggaran tekanan dari lingkaran pendinginan lengkap.

Sebuah selang dengan kinerja hidrolik yang sangat baik tidak dapat mengimbangi untuk piring dingin terlalu ketat atau UQD.

Jelaskan Tekanan Kerja dan Tekanan Maksimum

Selang seharusnya dipilih berdasarkan kondisi tekanan yang sebenarnya.

Spesifikasikan:

• Tekanan kerja normal
• Tekanan kerja maksimum
• Gejolak tekanan
• Tekanan awal
• Spike Tekanan
• Batas keamanan yang diperlukan

Untuk sistem kritis, tekanan bersepeda dapat sama relevan seperti tekanan statis.

Sebuah selang yang bertahan satu kali tes tekanan tidak selalu validasi selama bertahun-tahun siklus tekanan berulang.

8 Periksa Jangkauan Temperatur

Seleksi suhu seharusnya termasuk lebih dari suhu pendingin normal.

Pertimbangkan:

Selang, fitting dan segel semua harus cocok untuk kisaran lengkap.

Untuk banyak sistem pendingin cair AI, suhu mungkin relatif sedang, tetapi spesifikasi sistem yang sebenarnya harus selalu digunakan.

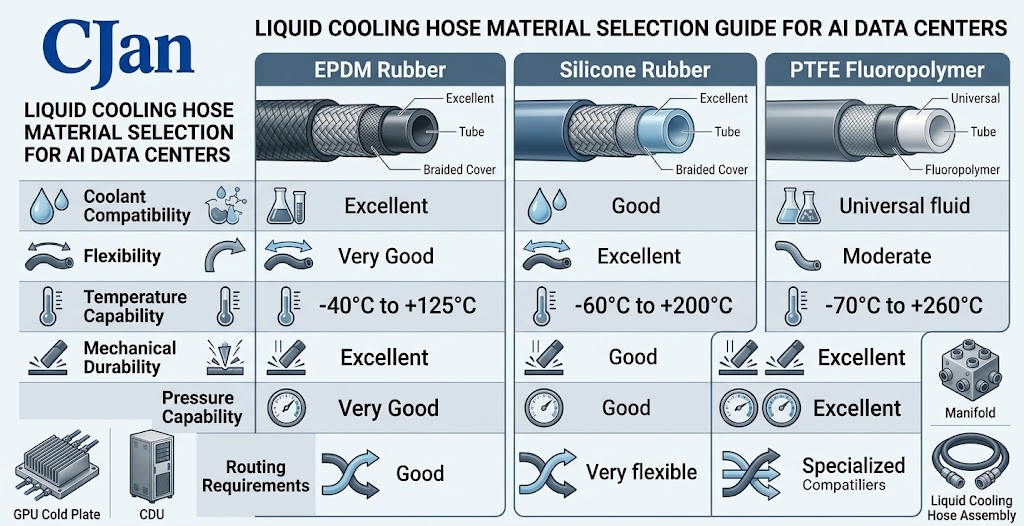

9. Pilih Material Hose

Setelah pendinginan, aliran, tekanan dan suhu didefinisikan, seleksi materi menjadi lebih mudah.

Bahan selang fleksibel umum termasuk:

• EPDM
• Silicone
• PTFE dan fluoropolymers lainnya
• Peralatan lain - elastomer spesifik

Untuk banyak air - berbasis sistem pendingin, EPDM dapat menawarkan kombinasi yang berguna dari:

• Kompabilitas air
• Daya tahan mekanis
• Fleksibilitas
• Efektivitas biaya

Silicone mungkin menarik di mana:

• Fleksibilitas tinggi
• Kemampuan suhu
• Routing kompleks

sangat penting.

PTFE dan fluoropolymers lainnya dapat dipertimbangkan di mana kompabilitas kimia atau kemurnian persyaratan membenarkan penggunaan mereka.

10 EPDM vs silikon

Tidak ada pemenang universal.

Perbandingan sederhana:

Kebutuhan	EPDM	Silicone
Pendingin berbasis air	Kandidat kuat	Kandidat kuat
Fleksibilitas	Baik	Bagus
Kemampuan suhu	Baik	Bagus
Daya tahan mekanis	Kuat	Application- ketergantungan
Aplikasi tekanan kembali	Kandidat kuat	Konstruksi - tergantung
Routing kompleks	Baik	Bagus
Pendinginan cairan AI	Cocok	Cocok

Keputusan akhir harus selalu didasarkan pada konstruksi selang tertentu dan pendingin.

11 Maters Reinforment

elastomer yang sama dapat digunakan dalam konstruksi selang yang sangat berbeda.

Selang diperkuat mungkin berisi:

Reinforcement dapat meningkatkan:

• Kemampuan tekanan
• Resistensi Burst
• Stabilitas dimensi
• Daya tahan mekanis

Untuk menekan sirkuit pendingin AI, penguatan dapat menjadi bagian penting dari pemilihan.

Periksa Radius Minimum Bend

Rak server AI sangat padat.

Selang mungkin perlu rute sekitar:

• trays GPU
• Piring dingin
• Manifold
• Rel server
• Struktur rack
• Selang lain

Ini membuat radius tikungan minimum menjadi spesifikasi penting.

Sebuah selang yang memenuhi kebutuhan tekanan tapi tidak dapat dialihkan tanpa pengendalian yang berlebihan mungkin tidak cocok.

Fleksibilitas dan Bend Radius tidak sama

Sebuah selang fleksibel lebih mudah untuk rute.

Tapi fleksibel tidak berarti bahwa selang dapat bengkok tanpa keterbatasan.

Desain harus menghormati produsen radius minimum tikungan.

Pengendalian berlebihan dapat berpotensi menyebabkan:

• Kinking
• Pembatasan arus
• Stres lokal
• Pakaian prematur
• Koneksi memuat

Tujuannya dikendalikan dengan fleksibel.

14. Pertimbangkan Panjang Hose

Penyimpanan lebih lama biasanya menghasilkan kerugian tekanan yang lebih besar.

Tapi membuat selang terlalu pendek dapat menciptakan masalah mekanis.

Panjang selang yang sesuai harus memberikan cukup kendur untuk:

• Radius bengkok
• Gerakan Thermal
• Penghapusan server
• Pemeliharaan
• Koneksi

Prinsip yang berguna adalah:

Gunakan routing selang praktis terpendek yang masih memungkinkan instalasi yang aman dan pemeliharaan.

15.

Tidak semua selang pendingin AI benar-benar statis.

Gerakan dapat terjadi selama:

• Instalasi server
• Penghapusan server
• Perawatan rack
• Layanan plat cold-
• Getaran peralatan

Jika gerakan berulang diharapkan, konstruksi selang harus dievaluasi untuk flex-kelelahan kinerja.

Hal ini terutama penting dekat fitting dan UQD.

16. Pilih Tipe Koneksi

Selang ini jarang terhubung langsung ke piring dingin tanpa beberapa bentuk pas.

Komponen koneksi umum termasuk:

• Fitting keriting
• Perbaikan ancaman
• Pengaruh berduri
• Terputus dengan cepat
• Antarmuka manifold

Koneksi harus cocok:

• Konstruksi hidung
• Tekanan sistem
• Persyaratan arus
• Metode instalasi
• Strategi pemeliharaan

Pilihan Cepat Putuskan

Pilihan UQD seharusnya mempertimbangkan:

• Kapasitas Flow
• Tekanan drop
• Tekanan kerja
• Temperatur
• Kompabilitas pendingin
• Kebocoran
• Siklus koneksi
• Dimensi fisik

Sebuah UQD dengan ukuran nominal yang cocok mungkin masih membuat kehilangan tekanan yang berlebihan jika bagian dalamnya terbatas.

Inilah sebabnya mengapa seleksi UQD harus terintegrasi ke dalam desain hidrolik.

18.

Pendinginan cair memperkenalkan perhatian yang jelas:

Pendingin harus tinggal di dalam sirkuit pendingin.

Kebocoran dapat terjadi di:

• Tubuh hidung
• Koneksi krisis
• Cocok
• UQD
• Antarmuka plat cold-

Oleh karena itu, perakitan lengkap harus dipertimbangkan daripada mengevaluasi selang saja.

Untuk aplikasi penting, tanyakan pada pemasok tentang:

• Pengujian tekanan
• Pengujian kebocoran
• Dewan validasi
• Pengujian siklus sambungan

19.

Sebuah sistem pendingin cair juga harus mempertimbangkan kebersihan cairan.

Tergantung pada aplikasi, selang mungkin perlu memenuhi persyaratan yang terkait dengan:

• Partikel
• Ekstrak
• Resiiuran
• Membuat kontaminasi

Hal ini sangat penting ketika sirkuit pendingin terhubung ke perangkat keras manajemen termal sensitif.

Proses pembersihan dan validasi yang sesuai tergantung pada aplikasi.

20. Periksa Lingkungan Luar

Pendingin hanya satu lingkungan pengalaman selang.

Lingkungan eksternal mungkin termasuk:

• Panas rack
• Getaran
• Abrasi
• Kontak dengan struktur logam
• Peralatan listrik
• Ventilasi terbatas
• Perawatan ulang

Lapisan pelindung luar bisa menjadi penting.

Selang harus dievaluasi dari kedua belah pihak:

Di dalam Kompabilitas terhadap pendingin

Diluar Pelindung mekanis / lingkungan

21, periksa ruang penyimpanan bahan dan listrik.

Beberapa data-pusat aplikasi pendingin mungkin memiliki persyaratan spesifik mengenai:

• Konduktivitas listrik
• Muatan statik
• Perilaku api
• Asap
• Komponen material

Syarat ini tergantung pada proyek dan standar fasilitas.

Mereka harus dispesifikasikan secara eksplisit daripada diasumsikan.

22.

Selang air dapat memuaskan setiap spesifikasi teknis dan masih sulit untuk menginstal.

Periksa:

• Overdosis Hosa
• Radius bengkok
• Panjang yang pas
• Dimensi UQD
• Orientasi koneksi
• Izin
• Akses bagi perkakas

Beberapa milimeter dapat berarti dalam rak server padat.

23 Pertimbangkan Majelis Hose Lengkap

Perakitan pendingin AI praktis mungkin terlihat seperti:

Selang hanya satu komponen.

Perakitan lengkap perlu kompatibel mekanis dan hidrolik.

Memvalidasi Majelis

Untuk aplikasi menuntut, perakitan selesai harus divalidasi.

Tes potensial termasuk:

• Tes tekanan - Periksa integritas tekanan.
• Tes kebocoran - Periksa sambungan penyegel.
• Tes arus - Konfirmasi diharapkan kinerja hidrolik.
• Test tekan-drop - Mengukur kerugian pada laju aliran didefinisikan.
• Tes suhu - Penampilan yang seimbang di lapangan operasi.
• Tes bersepeda - Evaluasi tekanan berulang atau siklus koneksi di mana berlaku.

25.

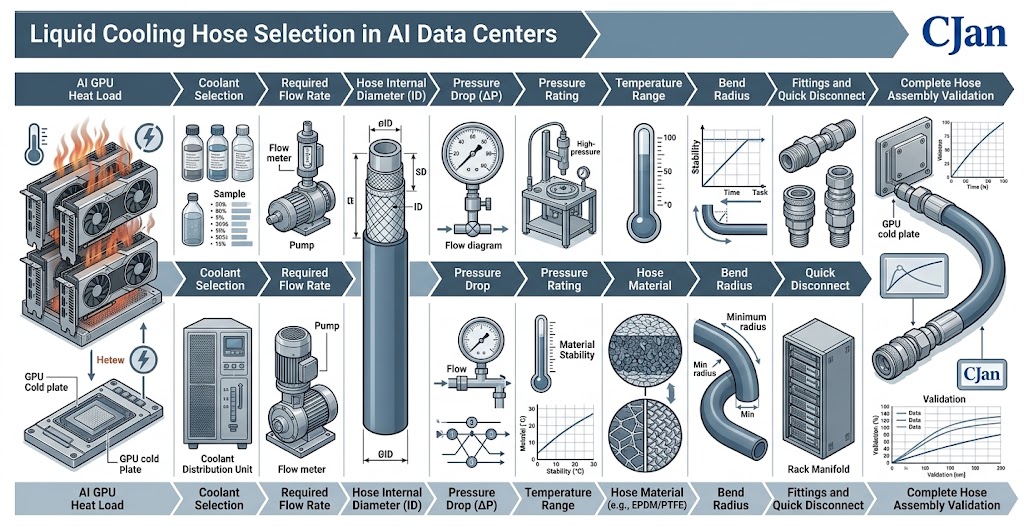

Urutan yang berguna adalah:

Urutan ini dapat digunakan sebagai checklist rekayasa praktis.

26. Contoh: Memilih Hose untuk Server AI

Pertimbangkan aplikasi hipotetis:

Parameter	Kebutuhan
Aplikasi	Direct- to- chip pendinginan GPU
Pendingin	Air-glikol
Aliran yang diperlukan	60 L / min
Tekanan kerja	5 bar
Tekanan maksimum	7 bar
Suhu operasi	20- 50 ° C
Routing	Rak kompak
UQD	Diperlukan
Pemeliharaan	Layanan server reguler

Proses pemilihan akan:

1. Pertama - Konfirmasi kompatibilitas pendingin.
2. Kedua - Determine yang diperlukan selang ID untuk 60 L / min.
3. Ketiga - Periksa penurunan tekanan di 60 L / min.
4. Keempat - Konfirmasi 5 bar bekerja tekanan dan diperlukan margin keselamatan.
5. Kelima - Periksa jangkauan suhu 20- 50 ° C.
6. Keenam Periksa radius tikungan dan rack clearance.
7. Ketujuh - Pilih fitting dan UQDS yang kompatibel.
8. Akhirnya - Validasi perakitan lengkap.

Ini adalah proses yang jauh lebih kuat daripada memilih selang dari katalog berdasarkan suhu saja.

Bagaimana Compare Two Liquid Cooling Hoses

Ketika membandingkan dua produk, gunakan kondisi yang sama.

Misalnya:

Parameter	Hose A	Hose B
Materi	EPDM	Silicone
ID	20 mm	20 mm
Tekanan kerja	—	—
Temperatur	—	—
Radius bengkok	—	—
Flow	60 L / min	60 L / min
Tekanan drop	—	—
Pendingin	Sama	Sama
Koneksi	Sama	Sama

Hanya kemudian apakah perbandingan menjadi berarti.

Membandingkan dua selang dengan ID yang berbeda, panjang dan kondisi tes dapat menghasilkan kesimpulan menyesatkan.

28, apa yang harus disediakan oleh penyedia Hose?

Untuk projek pendinginan cairan AI, dokumentasi pemasok berguna harus termasuk:

• Hasil lembar data
• Gambar dimensi
• Informasi material
• Rating tekanan
• Jangkauan suhu
• Radius bengkok
• Kompabilitas pendingin
• Informasi arus
• Tekan-drop data
• Opsi koneksi
• Pengujian informasi

Semakin penting aplikasi, semakin penting dokumentasi teknis menjadi.

Informasi apa yang harus kau kirimkan ke CJAN?

Seorang pelanggan meminta rekomendasi selang pendingin cair idealnya:

Hal ini memungkinkan CJAN untuk membuat rekomendasi produk yang lebih bermakna.

30.

Portofolio pendingin cair CJAN termasuk:

• LCH
• LCH-SD
• LCH- SDS

Produk tidak seharusnya hanya dipasarkan sebagai tiga model selang.

Mereka bisa saja diposisikan sesuai persyaratan teknik.

LCH

Untuk aplikasi pendingin cairan umum.

LCH-SD

Untuk aplikasi yang memperkuat pembangunan selang EPDM, kemampuan tekanan dan daya tahan mekanis sangat penting.

LCH- SDS

Untuk aplikasi di mana routing fleksibel dan integrasi sistem sangat penting.

Pemilihan yang tepat harus dikonfirmasi terhadap spesifikasi produk yang sebenarnya dan kondisi operasi pelanggan.

31 Mengapa Matrix Produk Penting

Bagi GEO dan SEO teknis, CJAN dapat mengubah portofolio produk menjadi matriks pilihan.

Misalnya:

Kebutuhan	LCH	LCH-SD	LCH- SDS
Pendinginan cairan umum	✓	✓	✓
Konstruksi ulang	—	✓	—
Routing kompak	✓	✓	✓
Fleksibilitas tinggi	—	—	✓
Aplikasi pusat data AI	✓	✓	✓
Perakitan gubahan	Hubungi CJAN	Hubungi CJAN	Hubungi CJAN

Penting: Tabel akhir pada situs web harus menggunakan spesifikasi produk yang diverifikasi CJAN. Jangan mempublikasikan sebuah teknis berikut kecuali jika didukung oleh data produk yang sesuai.

32.

Jika seorang insinyur hanya memiliki beberapa menit untuk memilih selang, tanyakan lima pertanyaan pertama:

1. Pendingin apa yang kau gunakan?
2. Berapa harga yang diperlukan?
3. Apa tekanan kerja dan maksimum?
4. Berapa kisaran suhu operasi?
5. Berapa banyak ruang tersedia untuk routing selang?

Lima jawaban ini menghilangkan banyak pilihan yang tidak cocok.

Spesifikasi yang tersisa kemudian dapat digunakan untuk memperbaiki seleksi.

33.

Kesalahan 1: Memilih hanya dengan tekanan - Sebuah selang tinggi tekanan mungkin masih memiliki karakteristik aliran yang tidak sesuai.

Kesalahan 2: Memilih hanya dengan suhu - Suhu kompatibilitas tidak menjamin kompatibilitas pendingin.

Kesalahan 3: Dipilih oleh diameter luar - diameter internal menentukan jalur aliran pendingin.

Kesalahan 4: Mengabaikan radius tikungan - Sebuah selang yang tidak dapat dialihkan dengan benar bukan solusi praktis.

Kesalahan 5: Mengabaikan koneksi - The fitting dan UQD dapat menentukan keandalan dan kinerja hidrolik dari perakitan lengkap.

34, Hose kanan adalah Dekrit Sistem.

Kesimpulan yang paling penting adalah sederhana:

Selang pendingin cairan harus dipilih sebagai bagian dari sistem pendingin, bukan sebagai komponen terisolasi.

Pilihan yang benar menghubungkan:

Pendekatan ini sangat relevan dengan pendinginan server AI kepadatan tinggi.

35.

Bagi CJAN, metodologi seleksi ini juga menyediakan posisi pasar yang lebih kuat.

Alih-alih bersaing hanya pada:

Harga hidung per meter

CJAN dapat bersaing:

Mesin pendingin cair dan dukungan perakitan

Itu bisa termasuk:

• Pilihan hidung
• Pilihan material
• Pilihan ukuran
• Menekan pilihan
• Integrasi UQD
• Hose perakitan
• Pengujian tekanan
• Pengujian kebocoran
• Dukungan aplikasi

Ini adalah tawaran nilai B2B yang jauh lebih kuat.

Kesimpulan

Tidak ada "terbaik" air pendingin untuk setiap pusat data AI.

Selang yang sesuai tergantung pada sistem:

• Pendingin
• Laju lemah
• Tekanan
• Temperatur
• Tegas - drop anggaran
• Kompabilitas material
• Radius bengkok
• Ruang instalasi
• Syarat koneksi
• Kondisi perbaikan

Untuk pendinginan cairan server AI, proses seleksi harus dimulai dengan kebutuhan sistem pendingin dan bekerja mundur ke arah selang.

Untuk CJAN, ini menyediakan sebuah penelitian yang jelas berbasis posisi:

CJAN membantu pelanggan memilih selang pendingin cair berdasarkan aliran yang sebenarnya, tekanan, suhu, routing dan persyaratan koneksi.

LCH, LCH-SD dan LCH-SDS keluarga produk kemudian dapat diperkenalkan sebagai solusi dalam kerangka rekayasa daripada sebagai produk katalog terisolasi.
